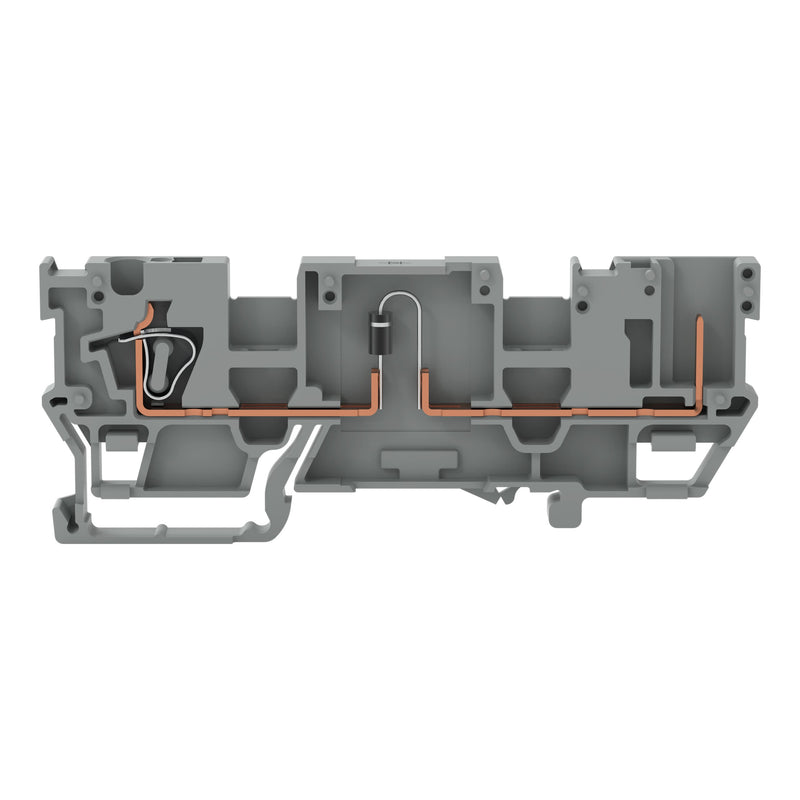

WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-218/281-410 Diode 1N4007,grau − 50 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
mit 2-fach-Querbrückung
mit Diode 1N4007
Anode links
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

Bauelementklemme mit Diode Serie 769 mit CAGE CLAMP®

Die Bauelementklemme mit Diode mit der Artikelnummer 769-218/281-410 ermöglicht einen schnellen und sicheren Anschluss. Diese Bauelementklemme mit Diode benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Diodenklemmen sind Reihenklemmen mit integrierten elektronischen Komponenten direkt im Reihenklemmengehäuse. Sie sind speziell für den individuellen Aufbau von Diodenschaltungen wie z. B. Lampenprüf- und Sammelstörmeldeschaltungen konzipiert. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Bauelementklemme mit Diode ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
50 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-218/281-410 Diode 1N4007,grau
