Single LicenseDie Application Grid-Gateway unterstützt Betreiber von Energieverteilnetzen bei der Beurteilung der Leistungsfähigkeit ihres Netzes. Mit dieser Applikation kann der Netzbetreiber das vorhandene Verteilnetz besser nutzen und damit einen unnötigen Netzausbau vermeiden. Die dafür in der Ortsnetzstation erforderliche Messtechnik am Transformator und an den einzelnen Niederspannungsabgängen kann einfach nachgerüstet werden.
Die Messwerte der Mittelspannung, des Transformators, der Niederspannungsabgänge, Stellungsmeldungen und Temperaturen werden an die Netzleittechnik über IEC 60870-5-104 übermittelt. Befehle und Sollwerte lassen sich ebenfalls empfangen und verabeiten. Externe Messtechnik wie Kurzschluss-Erdschlussrichtungsanzeiger lassen sich einfach über Modbus RTU parametrieren. Die gesamte Parametrierung lässt sich übersichtlich abspeichern und bei Bedarf auf weitere Stationen aufspielen. Die Möglichkeit der Simulation der Messdaten ermöglicht es, neue Ortsnetzstationen schon beim Stationsbauer an der Netzleittechnik in Betrieb zu nehmen, ohne dass die Feldseite angeschlossen ist.
Alle Daten, zum Beispiel die Messwerte aus den Niederspannungsabgängen, können per MQTT in eine Cloud kommuniziert werden.
Durch Zugriff auf die gespeicherten Messwerte und den digitalen Schleppzeiger kann der Asset-Manager die Wartungszyklen der ONS präziser planen. Netzmeister werden schon aus der Ferne bei Wartungen und Fehlern im Netz auf die Situation vor Ort gezielt vorbereitet.
Durch die Möglichkeit eines Fern-Updates von Softwaremodulen und Erweiterungen können aufwendige Fahrzeiten entfallen.

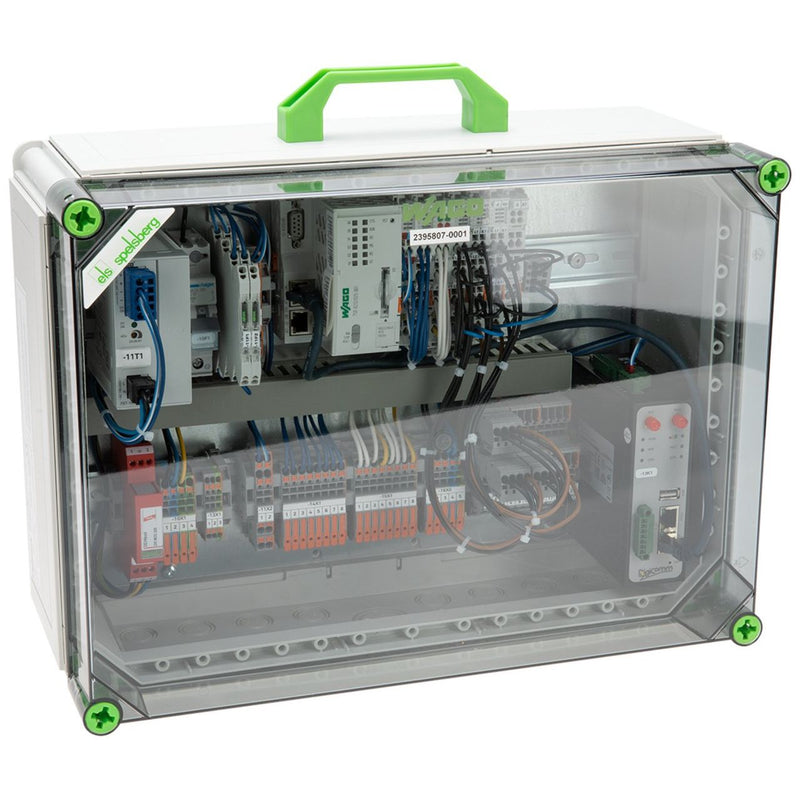

Eine für kundenspezifische Ortsnetzstationen maßgeschneiderte Hardwarelösung stellt WAGO gern nach Ihren Anforderungen auf Anfrage zusammen.
Für die Administration einer großen Anzahl von verteilten Fernwirkgeräten mit der WAGO Application Grid Gateway steht ein Patch- und Device-Management zur Verfügung. Damit sind u. a. Applikationsupdates, Konfigurationsänderungen, Einspielen von Sicherheitspatches und Firmwarewechsel möglich.
Patch-/Device-Management: Applikationsupdates, Konfigurationsänderungen, Einspielen von Sicherheitspatches und Firmwarewechsel
Speicherbedarf auf der SD-Karte: weniger als 2 MB Messdaten pro Tag für 15 NS-Abgänge
Benutzergruppen: Netzführung, Netzmonteur, Netzplaner, Asset-Manager, Administrator
| Technische Details |
|---|
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIBUS Safety |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für EtherCAT |
ja |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für SNMP |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Editor für Programmiersprache AWL (Anweisungsliste) |
nein |
| Mit Editor für Programmiersprache KOP (Kontaktplan) |
nein |
| Mit Editor für Programmiersprache FUP (Funktionsplan) |
nein |
| Mit Editor für Programmiersprache ST (Strukturierter Text) |
nein |
| Mit Editor für Programmiersprache AS (Ablaufsprache) |
nein |
| Mit Editor für herstellerspezifische Programmiersprache |
nein |
| Geeignet für Betriebssystem Windows 9x |
nein |
| Geeignet für Betriebssystem Windows NT |
nein |
| Geeignet für Betriebssystem Windows 2000 |
nein |
| Geeignet für Betriebssystem Windows XP |
nein |
| Geeignet für Betriebssystem Windows ME |
nein |
| Geeignet für Betriebssystem Windows CE |
nein |
| Geeignet für Betriebssystem LINUX |
nein |
| Geeignet für Betriebssystem Windows Vista |
nein |
| Geeignet für Betriebssystem Windows 2003 Server |
nein |
| Geeignet für Betriebssystem, sonstige |
nein |
| Geeignet für Betriebssystem Windows 7 |
nein |
| Geeignet für Betriebssystem Windows 8 |
nein |
| Geeignet für Betriebssystem Windows 10 |
nein |
| Bausteinbibliothek |
nicht verfügbar |
| Diagnosefunktion integriert |
ja |
| Konfigurationsfunktion integriert |
ja |
| Auswertefunktion integriert |
ja |
| Projektierungsfunktion integriert |
nein |
| Datenerfassungsfunktion integriert |
ja |
| Kommunikationsfunktion integriert |
ja |
| Technologische Funktion integriert |
nein |
| Inbetriebnahmefunktion integriert |
ja |
| Simulationsfunktion integriert |
nein |
| Bewegungsfunktion integriert |
nein |
| Analysefunktion integriert |
ja |
| Positionierfunktion integriert |
nein |
| Wartungsfunktion integriert |
nein |
| Geeignet für Pressensteuerungen |
nein |
| Geeignet für Feuerungstechnik |
nein |
| Geeignet für Transferstraßen |
nein |
| Geeignet für NOT-AUS-Funktionalität |
nein |
| Geeignet für Regelungstechnik |
nein |
| Geeignet für sonstige Anwendungsbereiche |
ja |
| Entspricht IEC 1131-3 (DIN EN 61131-3) |
ja |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Lieferform |
Seriennummer (digital übermittelt) |
| Geeignet für Anzahl Geräte |
1 |
| Einheit der Laufzeit |
läuft nicht ab |
