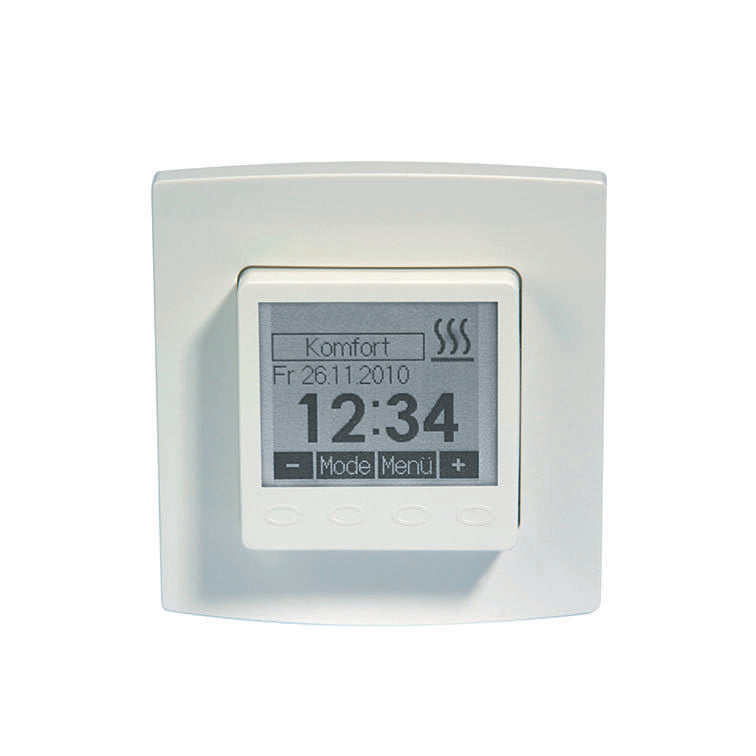

Als drahtgeführter digitaler, programmierbarer Raumthermostat mit Uhr sind die Unterputz-Raumtemperaturregler mit einem Heizelement direkt verdrahtet und separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar. Mit einem Zwischenrahmen, den Sie bei ihrem Schalterhersteller erhalten, können Sie den Raumthermostat ganz einfach in ein bestehendes Lichtschalterprogramm integrieren. Im Lieferumfang ist ein Standardrahmen enthalten.
Die digitale Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur. Der Regler ist bereits auf normale Tagesabläufe voreingestellt. Temperatureinstellung in 0,5 K-Schritten. Fühlertoleranz: ± 0,5 K. Schaltdifferenz: ca. 1 K. Betriebsspannung 230 VAC, Leistungsaufnahme: ca. 1 W. Heizkontakt: Schließer max. 230 VAC, 8 A. Schutzklasse: II nach entspr. Montage. Umgebungstemperatur: 0-30 °C. Lagertemperatur: -20-+70 °C. Funkentstörung: gemäß EN 50081-1, EN 50082-1. Gangreserve: 4 Tage, nach 1 h Betriebszeit. Ventilschutz: 5 min ein/Woche. mit Montageanleitung in Originalverpackung. Betriebsmodus: Automatik, Komfort, Spar, Party, Urlaub, Frostschutz, Aus. Wochenuhr mit individuell einstellbaren Tagesabläufen. Anzeige: beleuchtetes grafisches Display. Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Raumthermostates, dann müssen die Heizelemente über zusätzliche Lastrelais LS-E, LS-EUP oder LS-E3 geschaltet werden.
Dieser Regler erfüllt die folgenden Regelungsfunktionen: TW (0/0/0/0/0/0/0/8). Für eine Erklärung der Codes der Regelungsfunktionen, siehe das Produktdatenblatt.
In neuen Installationen kann das Raumthermostat VTD-UP im Verbund mit ortsfesten elektrischen Einzelraumheizgeräten oder mit ortsfesten elektrischen Einzelraumheizgeräten mit sichtbar glühendem Heizelement und einer Nennwärmeleistung von bis zu 1,2 kW ökodesign-konform eingesetzt werden.
| Technische Details |
|---|
| Ausführung |
An/Aus |
| Art der Spannungsversorgung |
230 V AC |
| Anschluss |
drei-/vieradrig |
| Mit Empfänger |
nein |
| Messbereich |
5..30 °C |
| Sensor extern |
ja |
| Thermische Rückkopplung |
ohne |
| Regelcharakteristik |
PI |
| Geeignet für Heizen |
ja |
| Anzahl der Ausgänge Heizung |
1 |
| Geeignet für Kühlen |
nein |
| Differenzwert |
1 K |
| Differenz verstellbar |
nein |
| Temperatur ablesbar |
ja |
| Mit Geräuschniveauanzeige |
nein |
| Ausführung Aufnehmer/Fühler |
Widerstandssensor |
| Montageart |
Unterputz |
| Mit Display |
ja |
| Bedienung |
Taste |
| Verdeckte Bedienung |
nein |
| Mit Trinkwasserschaltung |
nein |
| Kontaktausführung |
Schließer (NO) |
| Max. Spannung der Kontakte |
230 V |
| Max. Kontaktbelastung |
10 A |
| Schutzart (IP) |
IP30 |
| Schutzart (NEMA) |
sonstige |
| Explosionsgeschützt |
nein |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Höhe |
50 mm |
| Breite |
50 mm |
| Tiefe |
46 mm |
| Klasse des Temperaturreglers |
IV |
| Leistungsaufnahme im Bereitschaftszustand (solstandby) |
1 W |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:
1 x Standardrahmen
