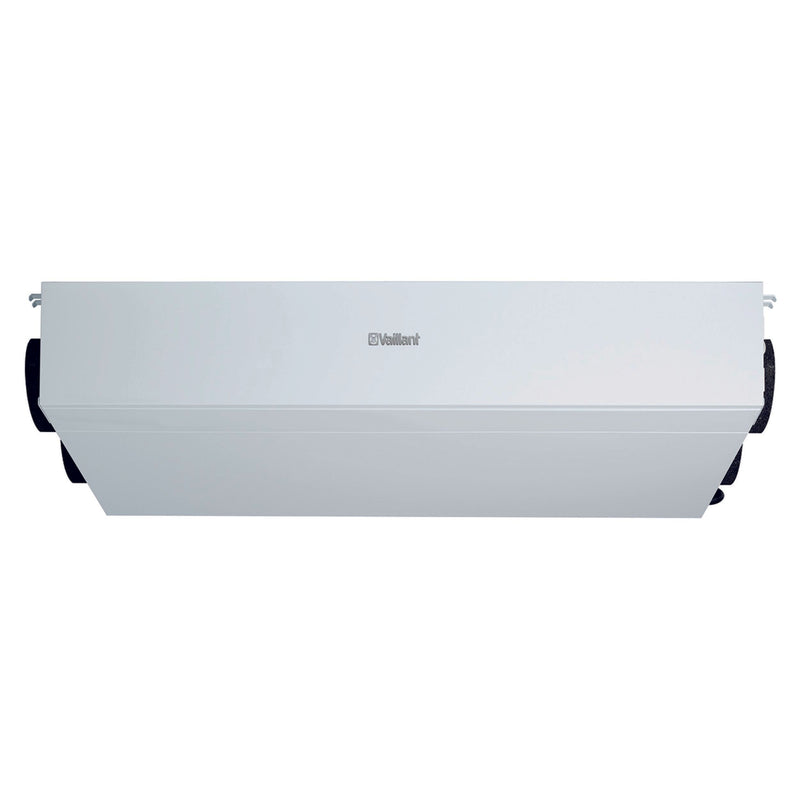

zentrales Lüftungsgerät
VAR 150/4 R mit Konstantvolumenstrom
Ventilatoren für Zu- und Abluft und
hocheffizientem
Kreuzgegenstrom-Wärmetauscher zur Be-
und Entlüftung von Wohnungen und
Einfamilienhäusern
Besondere Merkmale
- Bessere Luftqualität durch Agua-Care
- Integrierter Luftfeuchtigkeitssensor
- Bedarfsabhängige Regelung des
Luftvolumenstroms
- Lüftungsgerät mit sehr hohem
Wirkungsgrad
- Integrierter modulierender Bypass
- Hocheffiziente EC-Lüftermotoren
- Passivhauszertifikat
- Anschlussmöglichkeit für CO2 Sensoren
- Horizontale Montage unter Decke und
vertikale Montage an der Wand möglich
- Kompatibel mit VR900
Ausstattung
- Beleuchtetes intuitiv bedienbares
Gerätebedienfeld
- Volumenstromregelung der Zu- und
Abluftventilatoren wahlweise konstant
oder variabel (Automatikbetrieb)
- Hocheffizienter Kreuzgegenstrom-
Wärmetauscher
- Austauschbare F7 Feinstaubfilter für
Zuluft und G4 für Abluft mit besonders
großer Oberfläche
- Anschlüsse für 150 mm Rohre (mit Muffe
anschließbar)
- Optionales Fernbediengerät mit
3-Stufen-Schalter plus Automatik-
betrieb
- Optional integrierbares
Vorheizregister
Luftvolumenstrom (Min-Max) 40-150 m3/h
Förderdr. bei max. Vol.-Strom 170 Pa
Leistungsaufnahme (Min-Max) 22-170 W
Netzspannung 230 V/50 Hz
Wirkungsgrad nach PHI 75 %
Luftanschlüsse 4x 180/150 mm
Schallleistungspegel 50 dB(A)
Filterklasse Zuluft (DIN EN 779 / ISO
16890) F7 / ISO ePM1 80%
Filterklasse Abluft (DIN EN 779 / ISO
16890) G4 / ISO Coarse 65%
Umgebungstemperatur 5-40 Grd.C
Höhe/Breite/Tiefe 249/1413/600 mm
Gewicht 35,8 kg
Energieeffizienzklasse A
| Technische Details |
|---|
| Wärmerückgewinnung über |
Kreuzgegenströmer |
| Werkstoff des Gehäuses |
Stahl |
| Werkstoffgüte des Gehäuses |
Expandiertes Polypropylen (EPP) |
| Material Wärmetauscher |
Kunststoff |
| Geeignet für Wandmontage |
ja |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Bodenmontage |
nein |
| Ausrichtung links/rechts wechselbar |
nein |
| Max. Luftvolumen bei 50 Pa |
150 m³/h |
| Max. Luftvolumen bei 100 Pa |
150 m³/h |
| Max. Luftvolumen bei 150 Pa |
150 m³/h |
| Max. Luftvolumen bei 200 Pa |
150 m³/h |
| Max. Luftvolumen bei 250 Pa |
100 m³/h |
| Max. Luftvolumen bei 300 Pa |
0 m³/h |
| Mit thermischem Schutz |
nein |
| Leistungsaufnahme bei max. Luftmenge bei 100 Pa |
bei 170 Pa |
| Thermischer Ertrag bei 70 % Luftmenge bei 50 Pa |
82 % |
| Motortyp |
EC (elektronisch kommutiert) |
| Schutzart (IP) |
IP10 |
| Spannung |
230 V |
| Frequenz |
50 Hz |
| Anzahl der Phasen |
2 |
| Absicherung des Gerätes |
4 A |
| Elektrischer Anschluss |
Anschlusskabel mit Schutzkontaktstecker |
| Energieeffizienzklasse (1253/2014/EU) |
A |
| Mit digitalem Display |
ja |
| Unterstützt Protokoll für MODBUS |
nein |
| Mit verdrahteter Kontrolleinheit |
nein |
| Geeignet für verdrahtete Kontrolleinheit |
ja |
| Geeignet für drahtlose Fernbedienung |
nein |
| Mit Zonenregler |
nein |
| Geeignet für Zonenregler |
ja |
| Mit Heizelement |
nein |
| Mit VOC-Sensor |
nein |
| Geeignet für zusätzlichen VOC-Sensor |
nein |
| Mit internen Feuchtigkeitssensor (RH) |
ja |
| Geeignet für (extra) Feuchtigkeitssensor (RH) |
nein |
| Mit internem Kohlenstoffdioxid (CO2)-Sensor |
nein |
| Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor |
ja |
| Geeignet für den Anschluss an die Zentralheizung |
ja |
| Mit Bypass |
ja |
| Mit konstanter Druckregelung |
nein |
| Mit konstanter Volumenstromregelung |
ja |
| Art des Frostschutzes |
sonstige |
| Nenndurchmesser Kanal |
150..180 mm |
| Anschlüsse außenluftseitig |
Einschubende |
| Anschlüsse innenraumseitig |
Einschubende |
| Wohnhausanschluss unten |
nein |
| Wohnhausanschluss linke Seite |
nein |
| Wohnhausanschluss rechte Seite |
ja |
| Wohnhausanschluss oben |
nein |
| Dachanschluss Seiten |
ja |
| Dachanschluss obere Seite |
nein |
| Zuluftfilter nach ISO 16890-1:2016 |
ISO ePM1 |
| Wirkungsgrad des Versorgungsfilters nach ISO 16890-1:2016 |
80 % |
| Abluftfilter nach ISO 16890-1:2016 |
ISO Coarse |
| Effizienz des Abluftfilters nach ISO 16890-1:2016 |
65 % |
| Höhe |
249 mm |
| Breite |
1413 mm |
| Tiefe |
600 mm |
| Gewicht |
35,8 kg |
Lieferumfang:
1 x Vaillant VAR 150/4 R recoVAIR Lüftungsgerät
