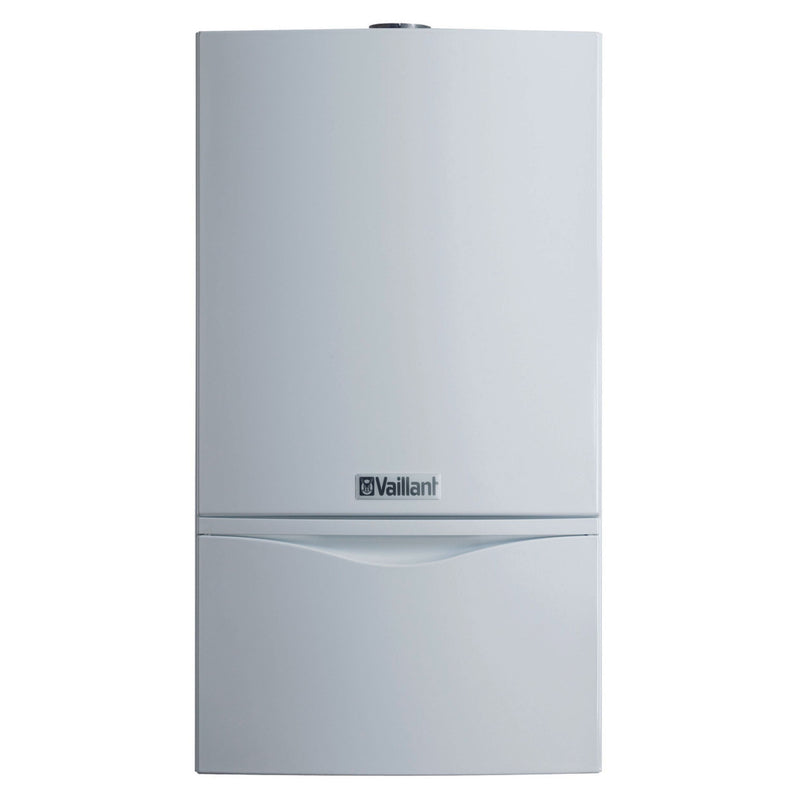

atmoTEC plus VCW 244/4-5A
Gas-Wandheizgerät mit Kaminanschluss
Produktvorteile
- Modulierend geregelte Leistung
- GEG-Sicherheit: Betrieb mit bis zu
100% Bio-Erdgas serienmäßig möglich
- System Pro E
- Aqua-Comfort-System
- Waagerechte Hydraulikanschlüsse
für im Gerätegehäuse einbaubares
Installationszubehör und flexiblen
Einsatz bei der Modernisierung
Ausstattung
- Elektronisch gesteuerte Pumpe, Wasser-
drucksensor und Manometer, 12 l Aus-
dehnungsgefäß, automatischer Schnell-
entlüfter und Heizungs-Sicherheits-
ventil
- Variorahmen
- Wassergekühlter, atmosphärischer
Vormischbrenner
- Elektronische Teillasteinstellung
- Sekundärwärmetauscher aus Edel-
stahl
- Hydraulische und gasseitige Vorin-
stallation möglich
- DIA-System mit Symboldisplay, be-
leuchtet
- Serviceblende
Gasart Erdgas LL
Nennleistungsbereich
80/60 Grd.C 9,6-24,0 kW
Leistung bei Warmwasser 24,0 kW
max. Wärmebelast. Heizbetrieb 26,6 kW
max. Wärmebelast. Warmwasser 26,6 kW
min. Wärmebelast. 10,7 kW
Normnutzungsgrad 84 % (Hs) / 93 % (Hi)
Restförderhöhe der Pumpe 250 mbar
Vorlauftemperatur max. 85 Grd.C
Elektroanschluss 230/50 V/Hz
Vor-/Rücklaufanschluss G 3/4
Kalt-/Warmwasseranschluss G 3/4
Gasanschluss G 1/2
Abgasanschluss 130 mm
Höhe/Breite/Tiefe 800/440/360 mm
Gewicht 44 kg
CE PIN CE-0085BS0340
Gasgerätekategorie I2ELL
Jahreszeitbedingte Raumheizungs-
Energie-Effizienzklasse C
(Spektrum A+++ bis D)
Warmwasserbereitungs-Energieeffizienz-
klasse B
(Spektrum A+ bis F)
| Technische Details |
|---|
| Material Wärmetauscher |
rostfreier Stahl |
| Geschlossene Ausführung |
ja |
| Kondensierend |
ja |
| Nennleistung 80-60 °C |
24 kW |
| Nennlast oberer Wert |
24 kW |
| Nennlast unterer Wert |
9,6 kW |
| Geeignet für niederkalorisches Erdgas |
manuell einstellbar |
| Geeignet für hochkalorisches Erdgas |
manuell einstellbar |
| Geeignet für Propan |
nicht geeignet |
| Geeignet für Butan |
nicht geeignet |
| Geeignet für Methan |
nicht geeignet |
| Geeignet für LPG |
mittels eines Umbausatzes, nicht im Lieferumfang enthalten |
| Einstellbare Heizleistung |
ja |
| Zündflamme |
ja |
| Umbauset erforderlich |
nein |
| Kontrollsignal an/aus |
ja |
| Brennerregulierung modulierend |
ja |
| Max. Zulauftemperatur (Arbeitstemperatur) |
75 °C |
| Min. Arbeitsdruck |
1 bar |
| Max. Gasvordruck |
25 mbar |
| Min. Gasvordruck |
18 mbar |
| Nennleistung Trinkwasser |
24 kW |
| Frequenz |
UN |
| Eingebaute Pumpenschaltung |
ja |
| Eingebautes Manometer |
ja |
| Eingebauter witterungsanhängiger Regler |
nein |
| Eingebautes Ausdehnungsgefäß |
ja |
| Eingebautes Überdruckventil |
ja |
| Höhe |
800 mm |
| Breite |
440 mm |
| Tiefe |
360 mm |
| Anschluss Vorlauf |
Außengewinde (metrisch) |
| Rohraußendurchmesser Zulauf |
26,44 mm |
| Anschluss Rücklauf |
Außengewinde (metrisch) |
| Rohraußendurchmesser Rücklauf |
26,44 mm |
| Anschluss Kraftstoff |
sonstige |
| Rohraußendurchmesser Kraftstoff |
20 mm |
| Anschluss Luftzufuhr |
Muffe |
| Anschluss Rauchgasabfuhr |
Muffe |
| Nenndurchmesser Kanal Rauchgasabfuhr |
130 mm |
| Anschluss kaltes Trinkwasser |
Außengewinde (metrisch) |
| Nenndurchmesser kaltes Trinkwasser |
1/2 Zoll (15) |
| Rohraußendurchmesser kaltes Trinkwasser |
20,95 mm |
| Anschluss Warmwasser |
Außengewinde (metrisch) |
| Nenndurchmesser Warmwasseranschluss |
3/4 Zoll (20) |
| Rohraußendurchmesser warmes Trinkwasser |
20,95 mm |
| Energieeffizienz Warmwasser |
90 % |
| Zapfprofil |
XL |
| Energieeffizienzklasse Raumheizung |
C |
| Energieeffizienzklasse Warmwasser |
B |
| Energieeffizienz Raumheizung |
77 % |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) |
23,78 kW |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) |
80,74 % |
| Zusätzlicher Stromverbrauch bei Volllast (elmax) |
0,095 kW |
Lieferumfang:
1 x Vaillant - Wand-Gas-Kombikessel Wandheizgerät Kamin VCW 244 LL-Gas
