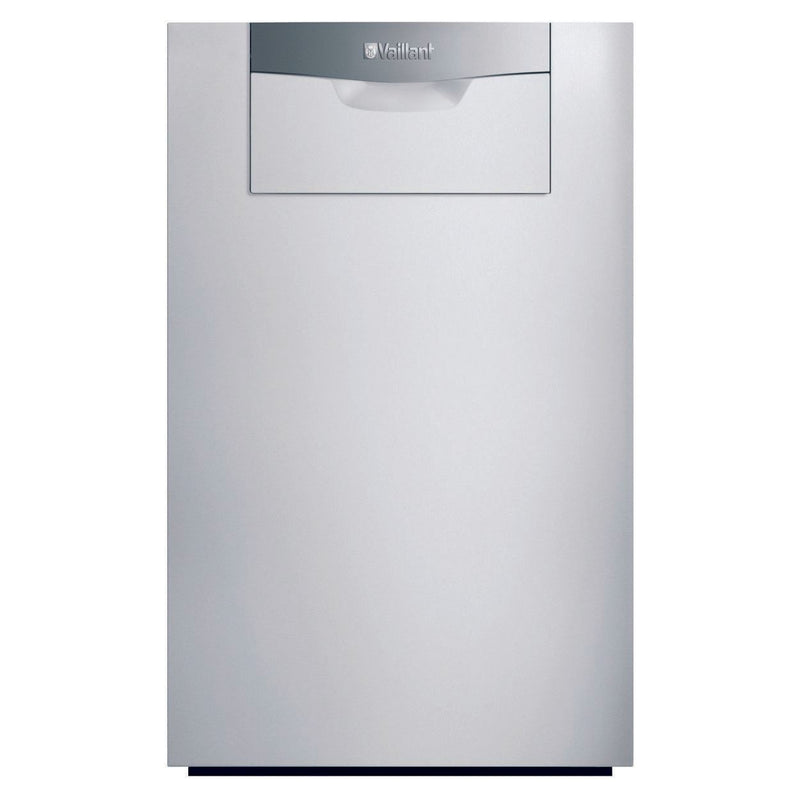

ecoCRAFT exclusiv VKK 1606/3-E
Gas-Brennwertkessel
Produktvorteile
- Hohe Betriebssicherheit durch
Vaillant Komfortsicherung
- GEG-Sicherheit: Betrieb mit bis zu
100% Bio-Erdgas serienmäßig möglich
- Optimale Anpassung an die aktuelle
Heizlast durch Modulationsbereich
von 17 bis 100 %
- Schadstoffarm NOx < 60 mg/kWh
- Höchste Leistung auf kleinstem Raum
- Auch geeignet als Dachheizzentrale
durch kompakte Abmessungen und gerin-
ges Gewicht
- Minimaler Gasverbrauch durch moderns-
te Brennwerttechnologie

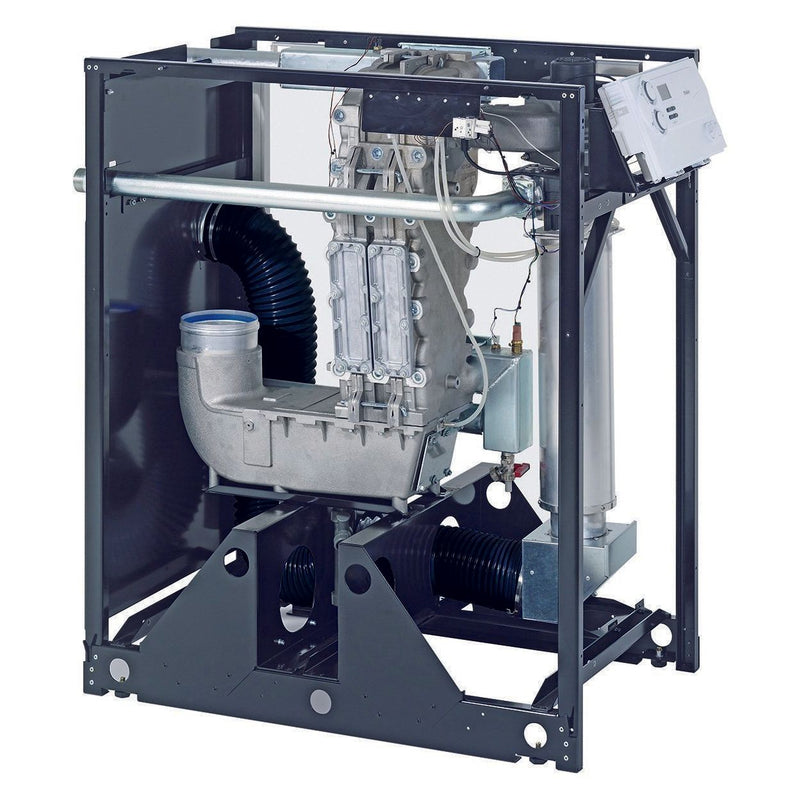

Ausstattung
- Schadstoff- und geräuscharme, modulie-
rende Gasbrenner mit drehzahlgeregel-
ten Gebläsen
- Übersichtlicher Aufbau und freie Zu-
gänglichkeit aller Bauteile
- Kompakter Hochleistungswärmetauscher
in V-Form
- Kesselfüße einstellbar
- Zentrale Modulsteuerung mit eingebau-
ten Mess-, Steuer- und Regeleinrich-
tungen: Thermometer, interner Kessel-
temperaturregler, Netzschalter,
Sicherheitstemperaturbegrenzer
(110 Grad C), Bedienfeld mit Multi-
funktionsanzeige zur Anzeige von Be-
triebszuständen, Einstellparametern,
etc. Pro E Steckverbinder für Hei-
zungsregler und Zubehör
- Raumluftabhängige und raumluftunab-
hängige Betriebsweise möglich
Gasart E/LL
Nennleistungsbereich
40/30 Grd.C 28,4-168,2 kW
60/40 Grd.C 27,1-160,8 kW
max. Wärmebelast. Heizbetrieb 160,0 kW
min. Wärmebelast. 27,1 kW
Normnutzungsgrad 99 % (Hs) / 110 % (Hi)
Vorlauftemperatur max. 90 Grd.C
Elektroanschluss 230/50 V/Hz
Vor-/Rücklaufanschluss R 2
Gasanschluss R 1 1/2
Abgasanschluss 150 mm
Zuluftanschluss 130 mm
Höhe/Breite/Tiefe 1285/695/1240 mm
Gewicht (leer) 235 kg
Wasserinhalt 10,4 l
CE PIN CE-0063BS3740
Gasgerätekategorie I2ELL
| Technische Details |
|---|
| Material Wärmetauscher |
Aluminium |
| Geschlossene Ausführung |
ja |
| Betrieb als offene (Luftzufuhr) Ausführung möglich |
nein |
| Kesselsystem |
Glieder |
| Nennleistung 80-60 °C |
156,5 kW |
| Nennleistung 50-30 °C |
164,8 kW |
| Nennlast oberer Wert |
168,2 kW |
| Nennlast unterer Wert |
27,1 kW |
| Einstellbare Heizleistung |
ja |
| Elektronsiche Entzündung |
ja |
| Medium |
Wasser |
| Brennerregulierung hoch/niedrig |
nein |
| Brennerregulierung modulierend |
ja |
| Max. Zulauftemperatur (Arbeitstemperatur) |
85 °C |
| Max. Arbeitsdruck |
6 bar |
| Min. Arbeitsdruck |
0,3 bar |
| Max. Gasvordruck |
25 mbar |
| Min. Gasvordruck |
18 mbar |
| Wasserseitiger Widerstand bei dT 20 °C |
0,009 kPa |
| Eingebauter Füll-/Entleerungshahn |
ja |
| Eingebaute Pumpenschaltung |
ja |
| Eingebaute Zugunterbrechung |
nein |
| Eingebaute Zirkulationspumpe |
nein |
| Eingebautes Manometer |
nein |
| Eingebauter witterungsanhängiger Regler |
nein |
| Eingebautes Ausdehnungsgefäß |
nein |
| Eingebautes Überdruckventil |
nein |
| Höhe |
1285 mm |
| Breite |
695 mm |
| Tiefe |
1240 mm |
| Anschluss Vorlauf |
Außengewinde |
| Rohraußendurchmesser Zulauf |
59,614 mm |
| Anschluss Rücklauf |
Außengewinde |
| Rohraußendurchmesser Rücklauf |
59,614 mm |
| Anschluss Kraftstoff |
Außengewinde |
| Rohraußendurchmesser Kraftstoff |
47,803 mm |
| Anschluss Luftzufuhr |
Einschubende |
| Nenndurchmesser Kanal Luftzufuhr |
130 mm |
| Anschluss Rauchgasabfuhr |
Einschubende |
| Nenndurchmesser Kanal Rauchgasabfuhr |
150 mm |
| Kondensatanschluss |
sonstige |
| Rohraußendurchmesser Kondensat |
25 mm |
| Energieeffizienz Warmwasser |
99 % |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) |
156,5 kW |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) |
88,1 % |
| Zusätzlicher Stromverbrauch bei Volllast (elmax) |
0,28 kW |
| Zusätzlicher Stromverbrauch im Standby-Modus (Psb) |
0,008 kW |
Lieferumfang:
1 x Vaillant - Standkessel mit integriertem Brenner Gas-Brennwertkessel VKK 1606/3-E 160 kW, E/LL-Gas
