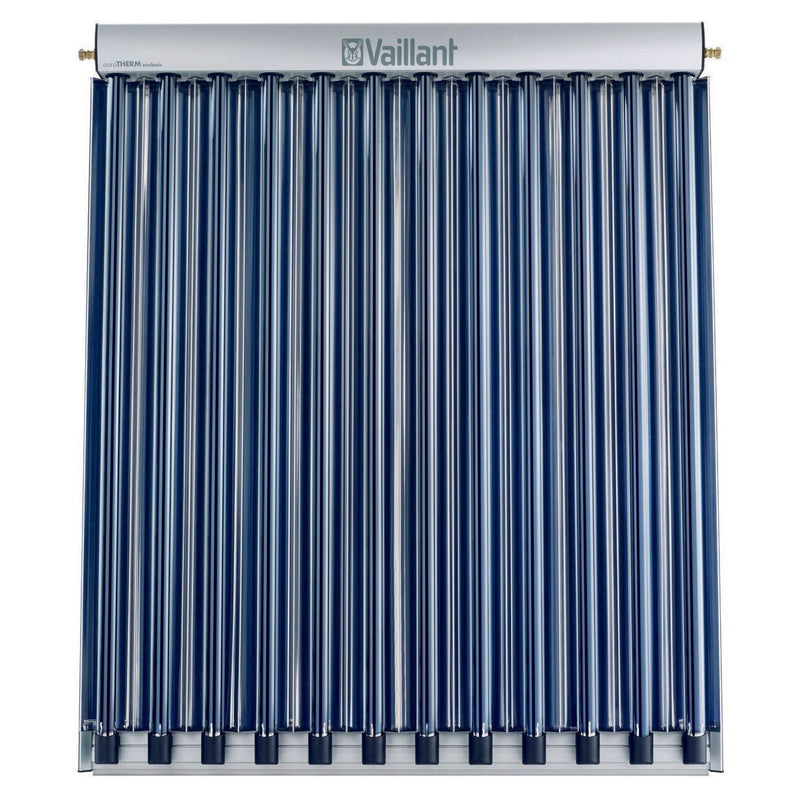

auroTHERM exclusiv VTK 1140/2
Vakuum-Röhrenkollektor
Produktvorteile
- Vakuum-Röhrenkollektor mit direkter
Durchströmung
- Kollektorrohr mit Doppelglas-Kon-
struktion aus hagelschlagsicherem
Borosilicatglas
- Röhrenwechsel bei betriebsbereitem
System möglich (trockene Anbindung)
- Aufdach-/Fassaden- oder Flachdach-
montage
Ausstattung
- CPC-Spiegel mit Keramikbeschichtung,
hocheffizient und witterungsbeständig
- hochselektivbeschichteter,
langlebiger Aluminium/Nitrit-Absorber
- Trageschlaufen (2) f. leichten Trans-
port
- Montage- und Sonnenschutzfolie
- Vakuumverlust-Erkennung durch Barium-
Getter
- Edelstahlregister
Bruttofläche 2,30 m2
Aperturfläche 2,00 m2
CPC-Spiegel, Reflexionsgrad 85 %
Absorber-Absorption 93,5%
Absorber-Emission 6 %
Stillstandstemperatur 272 Grd.C
Wirkungsgrad nach EN 12975 64,2 %
Wirkungsgradkoeffizient k1 (W/m2K) 0,885
Wirkungsgradkoeffizient k2 (W/m2K) 0,001
Einstrahlwinkelkorrektur 50 Grad 0,98
Wärmekapazität (kJ/m2K) 8,416
Anzahl Röhren 12
Kollektorinhalt 1,80 l
Wärmeträger VAILLANT Hochleistungs-
frostschutzmittel, Fertiggemisch
max. Betriebsdruck 10 bar
Rohranschluss 15 mm
Höhe/Breite/Tiefe 1652/1392/111 mm
Gewicht 37 kg
| Technische Details |
|---|
| Kollektorfläche |
2 m² |
| Gesamtfläche |
2,3 m² |
| Kollektoreffizienz |
61 % |
| Kollektorprinzip |
Vakuumrohr |
| Thermoband |
nein |
| Kollektoraufstellung an Fassade |
nein |
| Kollektoraufstellung in geneigtem Dach |
nein |
| Kollektoraufstellung auf geneigtem Dach |
ja |
| Kollektoraufstellung auf Flachdach |
ja |
| Kollektoraufstellung Hochformat (Portrait) |
ja |
| Kollektoraufstellung Querformat (Landscape) |
nein |
| Max. Arbeitsdruck |
10 bar |
| Glykolbeständig |
ja |
| Geeignet für geschlossene Systeme |
ja |
| Geeignet für Schwimmbadwasserheizung |
ja |
| Länge Kollektor |
111 mm |
| Breite Kollektor |
1392 mm |
| Höhe Kollektor |
1652 mm |
| Anschlüsse |
Klemmring |
| Optischer Wirkungsgrad |
64,2 % |
| Nenndurchmesser alle Anschlüsse |
DN 15 |
| Rohraußendurchmesser alle Anschlüsse |
15 mm |
| Linearer Wärmedurchgangskoeffizient (a1) |
0,89 W/(m².K) |
| Quadratischer Wärmedurchgangskoeffizient (a2) |
0,001 W/(m².K²) |
| Einfallswinkel-Korrekturfaktor (IAM) |
0,98 |
Lieferumfang:
1 x Vaillant - Solarkollektor Vakuum-Röhrenkollektor VTK 1140/2 auroTHERM exclusiv
