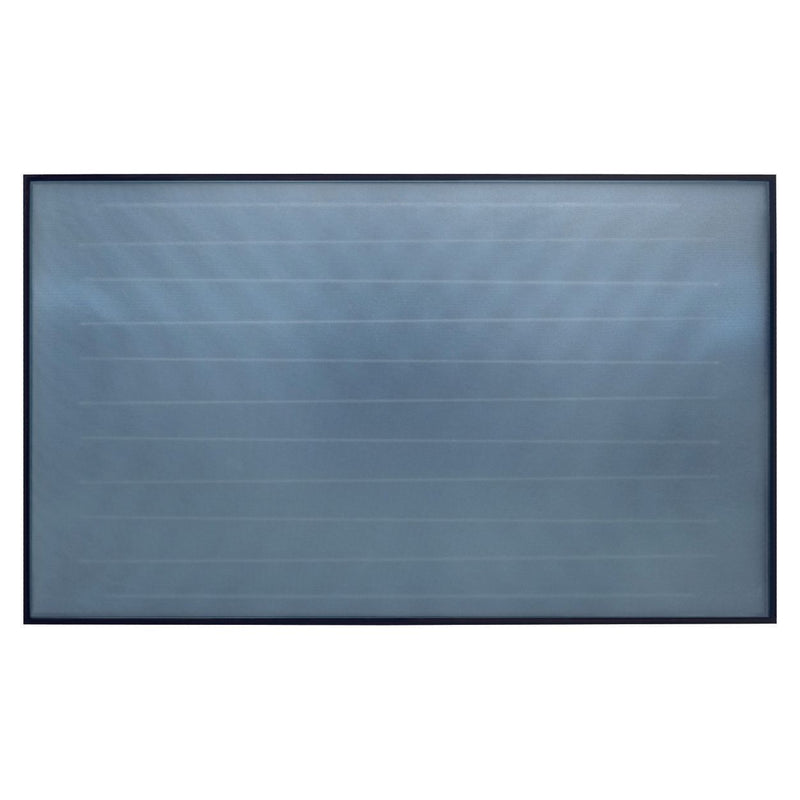

Vaillant - Solarkollektor Solar-Flachkollektor VFK 145/3 H

auroTHERM VFK 145/3 H
Solar-Flachkollektor
Produktvorteile:
- Kollektor mit homogener Scheibenober-
fläche
- Strukturglas 3,2 mm (Solarsicher-
heitsglas)
- Solarunterstützte Warmwasserbereitung
und Heizungsunterstützung
- Aufdach, Indach und Flachdachmontage
möglich
- für horizontale Montage
- schwarz eloxierter Alu-Rahmen
Ausstattung:
- Hochselektivbeschichteter Aluminium-
/Kupfer-Absorber (Serpentine)
- geringe Bauhöhe
- geringes Gewicht
Bruttofläche 2,51 m2
Aperturfläche 2,35 m2
Solarsicherheitsglas Transmission 91 %
Absorber-Absorption 95 %
Absorber-Emission 7 %
Stillstandstemperatur 200 Grd.C
Wirkungsgrad 80,2 %
Wirkungsgradkoeffizient k1 W/m2K 3,854
Wirkungsgradkoeffizient k2 W/m2K 0,017
Kollektor-Mindestertrag 525 kWh/m2/a
Kollektorinhalt 2,16 l
max. Betriebsdruck 10 bar
CU-Rohranschluss DN 16
Höhe/Breite/Tiefe 1233/2033/80 mm
Gewicht 38 kg

Technische Details
Kollektorfläche	2,352 m²
Kollektoreffizienz	62,068 %
Kollektorprinzip	flache Platte
Kollektoraufstellung an Fassade	ja
Kollektoraufstellung in geneigtem Dach	ja
Kollektoraufstellung auf geneigtem Dach	ja
Kollektoraufstellung auf Flachdach	ja
Kollektoraufstellung Hochformat (Portrait)	nein
Kollektoraufstellung Querformat (Landscape)	ja
Max. Arbeitsdruck	10 bar
Glykolbeständig	ja
Geeignet für geschlossene Systeme	ja
Länge Kollektor	80 mm
Breite Kollektor	2033 mm
Höhe Kollektor	1233 mm
Anschlüsse	sonstige
Nenndurchmesser alle Anschlüsse	3/4 Zoll (20)
Rohraußendurchmesser alle Anschlüsse	26,44 mm
Linearer Wärmedurchgangskoeffizient (a1)	3,793 W/(m².K)
Quadratischer Wärmedurchgangskoeffizient (a2)	0,016 W/(m².K²)
Einfallswinkel-Korrekturfaktor (IAM)	0,91

Lieferumfang:
1 x Vaillant - Solarkollektor Solar-Flachkollektor VFK 145/3 H
