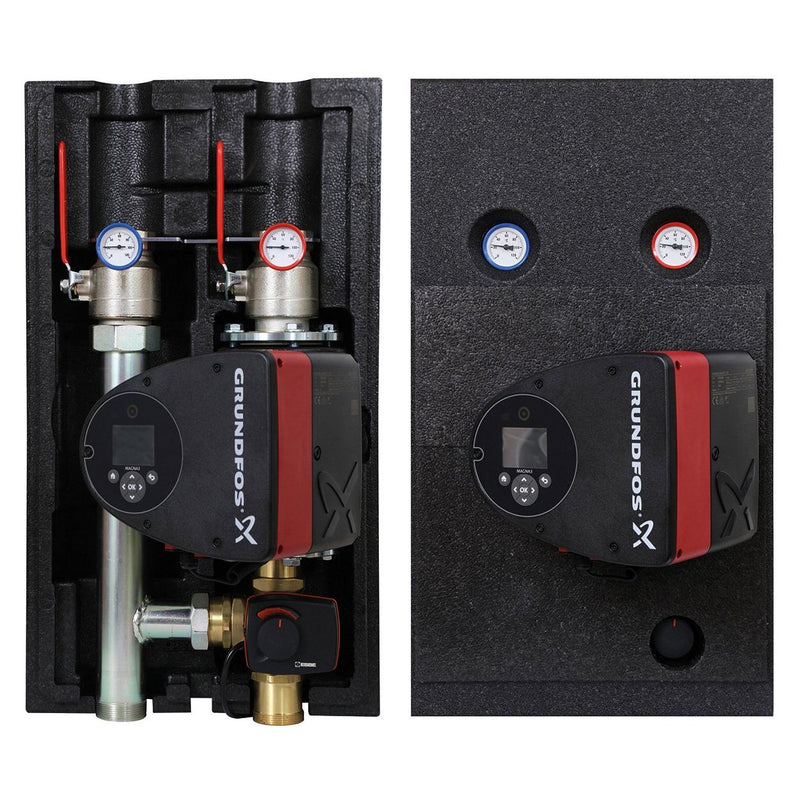

Vaillant - Hydraulische Regelstation Rohrgruppe 0010046174 mit 3-Wegemischer

e mit 3-Wege-Mischer
DN32, Vor-/Rücklauf Rp 11/4&quot
, Kvs 18,0
Montagefertige, kompakte Rohrgruppe
für gemischte Heizkreise mit
3-Wege-Mischer und Wärmedämmung (GEG).
Die Rohrgruppe ist so konstruiert,
dass sich Vor- und Rücklaufstrang
einfach tauschen lassen. Durch die
inklusive Wandhalterung ist eine
einfache Montage möglich.
Nennweite: DN 32
Anschlüsse oben: 2 Zoll AG,
Verschraubung 2 Zoll ÜM x 1 1/4 Zoll IG
Anschlüsse unten: 1 1/2 Zoll AG,
flachdichtend
Max. Betriebsdruck: 6 bar
Öffnungsdruck Schwerkraftbremse: 10
mbar
Umgebungstemperatur: -10 Grd.C bis +40
Grd.C
Betriebstemperatur: +2 Grd.C bis +90
Grd.C
Temperaturanzeigebereich: 0 Grd.C bis
+120 Grd.C
Nennleistung (bei DT=20K, Dp=100mbar):
max. 81 kW
Achsabstand: 125 mm
Medien: Wasser, Wasser-Glykolgemische
Kvs-Wert Mischer: 18,0 m3/h
Maße mit Isolierung (BxHxT): 300 x 370 x
240 mm
Gewicht mit Pumpe: 8,8 kg
Pumpe: Grundfos UPM3 Auto 32-70-180
Baulänge: 180 mm

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Stahl
Primärer Anschluss	sonstige
Nenndurchmesser primär	DN 32
Sekundärer Anschluss	sonstige
Nenndurchmesser sekundär	2 Zoll (50)
Kvs-Wert	18
Max. Arbeitsdruck	6 bar
Einstellbereich Temperatur	2..90 °C
Anzeigebereich Thermometer	0..120 °C
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	nein
Ausführung	gemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	ja
Mit Manometer	nein
Mit Thermometer	ja
Mit Mischermotor	nein
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	nein
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Mit Wandbefestigungsbügel	nein
Mit Füßen	nein
Mit Differentdruckregelung	nein
Mit Wärmedämmung	ja
Breite	300 mm
Höhe	370 mm
Tiefe	240 mm

Lieferumfang:
1 x Vaillant - Hydraulische Regelstation Rohrgruppe 0010046174 mit 3-Wegemischer
