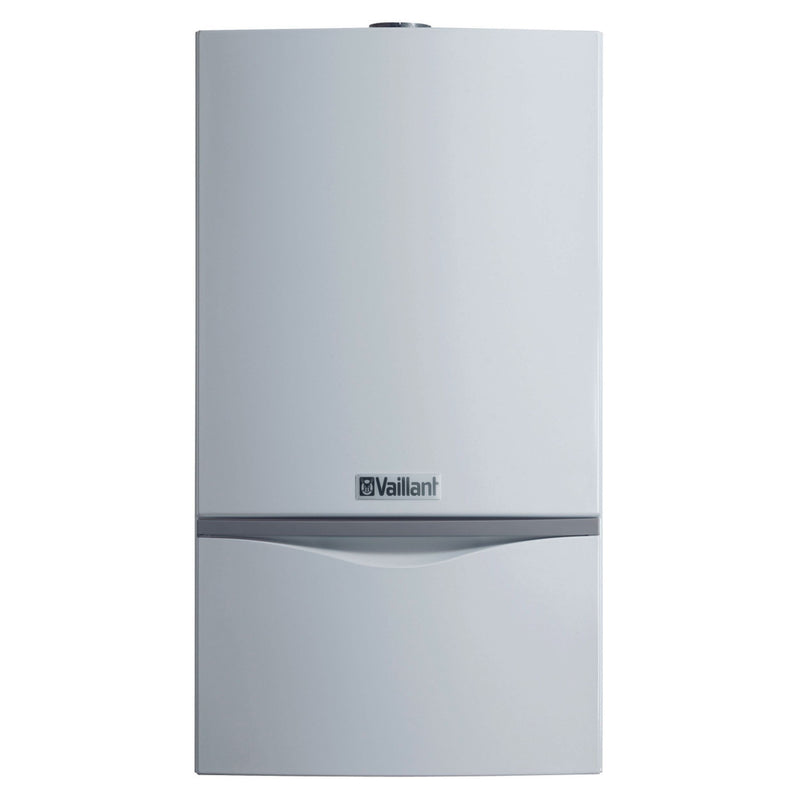

atmoTEC exclusive VC 104/4-7A
Gas-Wandheizgerät mit Kaminanschluss
Produktvorteile
- Modulierend geregelte Leistung
- GEG-Sicherheit: Betrieb mit bis zu
100% Bio-Erdgas serienmäßig möglich
- Hocheffizienz-Pumpe
- Aqua-Power-Plus
- System Pro E
- Waagerechte Hydraulikanschlüsse
für im Gerätegehäuse einbaubares
Installationszubehör und flexiblen
Einsatz bei der Modernisierung
Ausstattung
- Hocheffizienz-Pumpe, Wasserdrucksensor
und Manometer, 12 l Ausdehnungsgefäß,
automatischer Schnellentlüfter
und Heizungs-Sicherheitsventil
- Variorahmen
- Wassergekühlter, atmosphärischer
Vormischbrenner
- Elektronische Teillasteinstellung
- Vorrangumschaltventil und Speicher-
anschluss integriert
- Hydraulische und gasseitige Vorin-
stallation möglich
- DIA-System mit Klartextdisplay, be-
leuchtet
- Serviceblende
Flüssiggas P
Nennleistungsbereich
80/60 Grd.C 4,8-10,0 kW
Speicherladeleistung 10,0 kW
max. Wärmebelast. Heizbetrieb 11,1 kW
min. Wärmebelast. 5,3 kW
Normnutzungsgrad 84 % (Hs) / 93 % (Hi)
Restförderhöhe der Pumpe 250 mbar
Vorlauftemperatur max. 85 Grd.C
Elektroanschluss 230/50 V/Hz
Vor-/Rücklaufanschluss G 3/4
Gasanschluss G 1/2
Abgasanschluss 90 mm
Höhe/Breite/Tiefe 800/440/360 mm
Gewicht 39 kg
DVGW-Produkt-ID-Nr. CE-0085BS0340
Jahreszeitbedingte Raumheizungs-
Energieeffizienzklasse C
(Spektrum A+++ bis D)
| Technische Details |
|---|
| Geschlossene Ausführung |
ja |
| Betrieb als offene (Luftzufuhr) Ausführung möglich |
ja |
| Nennleistung 80-60 °C |
10 kW |
| Nennlast oberer Wert |
10 kW |
| Nennlast unterer Wert |
4,8 kW |
| Brennerregulierung hoch/niedrig |
nein |
| Brennerregulierung modulierend |
ja |
| Kontrollsignal OpenTherm |
nein |
| Zündflamme |
nein |
| Zweiter Rücklaufanschluss |
nein |
| Max. Zulauftemperatur (Arbeitstemperatur) |
75 °C |
| Max. Arbeitsdruck |
3 bar |
| Min. Arbeitsdruck |
0,2 bar |
| Max. Gasvordruck |
57,5 mbar |
| Min. Gasvordruck |
47,5 mbar |
| Eingebauter Füll-/Entleerungshahn |
nein |
| Eingebautes Manometer |
ja |
| Eingebauter witterungsanhängiger Regler |
nein |
| Eingebautes Ausdehnungsgefäß |
nein |
| Eingebautes Überdruckventil |
ja |
| Höhe |
800 mm |
| Breite |
440 mm |
| Tiefe |
360 mm |
| Anschluss Vorlauf |
Außengewinde |
| Rohraußendurchmesser Zulauf |
26,44 mm |
| Anschluss Rücklauf |
Außengewinde |
| Rohraußendurchmesser Rücklauf |
26,44 mm |
| Anschluss Kraftstoff |
sonstige |
| Rohraußendurchmesser Kraftstoff |
20,95 mm |
| Anschluss Luftzufuhr |
Muffe |
| Anschluss Rauchgasabfuhr |
Muffe |
| Nenndurchmesser Kanal Rauchgasabfuhr |
90 mm |
| Kondensatanschluss |
sonstige |
| Energieeffizienz Warmwasser |
90 % |
| Energieeffizienzklasse |
C |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4) |
9,719 kW |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4) |
78,18 % |
| Zusätzlicher Stromverbrauch bei Volllast (elmax) |
0,06 kW |
Lieferumfang:
1 x Vaillant - Gaswandkessel Wandheizgerät Kamin VC 104
