Vaillant - Außenluftgitter Laibungsauslass VAZ-WD160 0010024166 f.VAR 60/1 D(W)

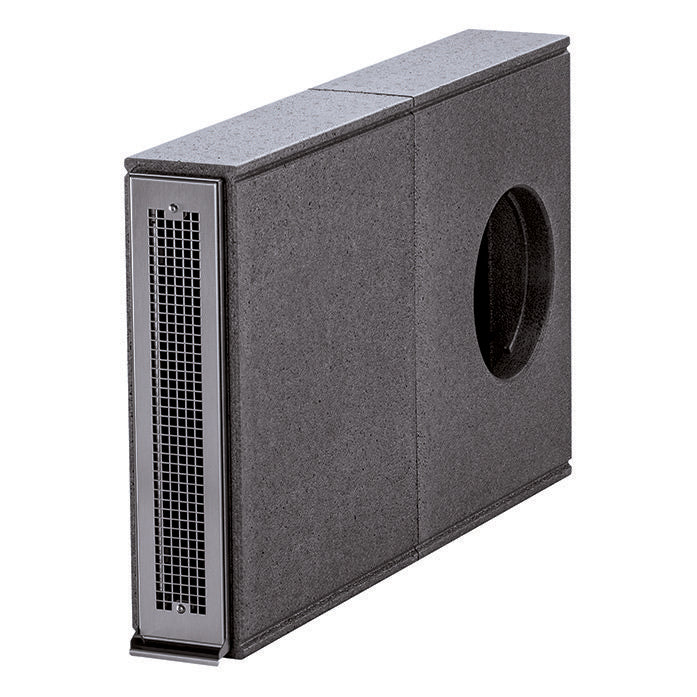

VAZ-WD 160 Laibungsauslass
für die optisch unauffällige Integration
der Außenblende eines recoVAIR VAR 60/1
D/DW in die Fensterlaibung eines
Wärmedämmverbundsystems (WDVS).
Geeignet für Neubau und Sanierung.
Montage seitlich links oder rechts neben
dem Fenster möglich. Mit integrierter
Schalldämmung zum Einsatz des recoVAIR
VAR 60/1 D/DW in Gebieten mit hohen
Schallschutzanforderungen.
Empfehlenswert auch für Gebiete mit
hohen Winddrücken zur Vermeidung von
ungewollten Zugerscheinungen.
Bestehend aus einem Fassadenelement
(EPP) und einem Außengitter aus
gebürstetem Edelstahl, integriertem
Kondensatablauf und zusätzlicher
Abtropfkante, um Verunreinigungen an der
Fassade zu vermeiden. Verwendbar für
recoVAIR
B x H x T: 100 x 400 x 661 mm
Anschlussdurchmesser: Durchmesser 168 mm
Wandöffnung: Durchmesser 162 mm
Einbaulänge Laibungskanal von
Außenkante bis Mitte Kernlochbohrung
min/max: 240/535 mm
Hinweis:
Zusätzlich erforderlich
Installations-Set 0010024172 oder
Installations-Set 0020236365.
Für besondere Schallschutzanforderungen
kann der Schalldämmeinsatz VAZ-WD 160
noch zusätzlich eingesetzt werden.

Technische Details
Form	UN
Werkstoff	sonstige
Oberflächenschutz	unbehandelt
Nennbreite Kanal	100 mm
Nennhöhe Kanal	400 mm
Frontbreite	100 mm
Fronthöhe	400 mm
Einbautiefe	661 mm
Mit Maschendraht	nein
Mit Insektenschutzgitter	nein
Mit Überdruckklappe, ausblasend	nein
Mit Überdruckklappe, ansaugend	nein
Mit gegenrotierendem Klappenventil	nein
Mit gleichrotierender Klappenventil	nein
Mit Einbaurahmen	ja
Abschließbar	nein
Motorgesteuert	nein
Farbe	Aluminium

Lieferumfang:
1 x Fassadenelement (EPP)
1 x Außengitter aus gebürstetem Edelstahl
