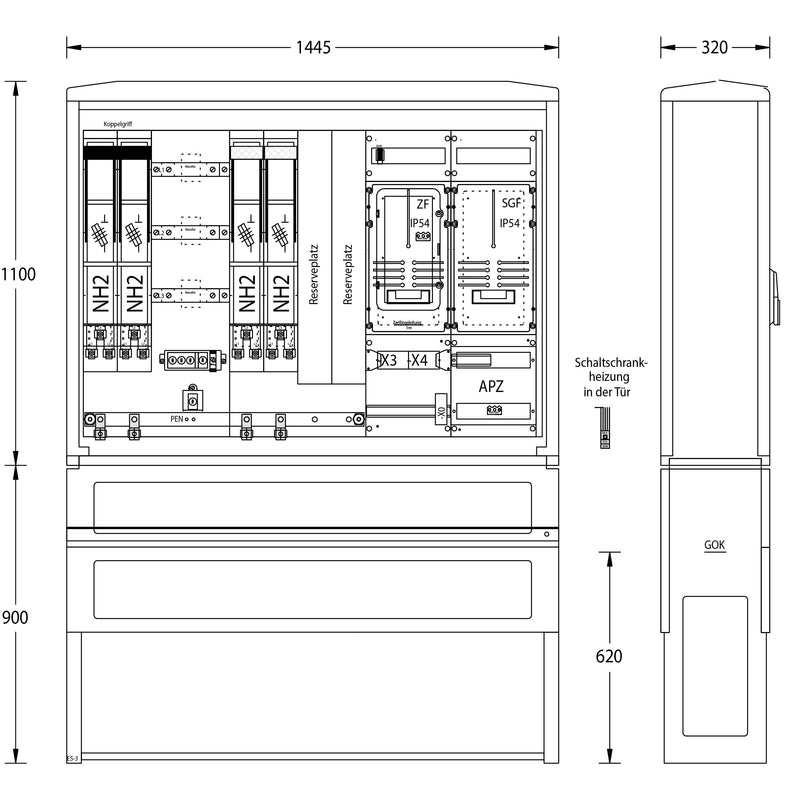

uesa - Zähler-Komplettschrank Zähleranschlußsäule WM-ZP-630A Mitnetz 1100x1445x320mm

Wandlermessung WM-ZP-500/630A-SGF 2142-0343.73, - Gehäuse Größe 3 / A130-1100 RAL 7035, - Schutzart IP44 / Schutzklasse II, - inkl. Eingrabsockel mit Kabelabfangschiene, - Material: glasfaserverstärktes Polyester, - mit Doppelschließung für Profilhalbzylinder 40 oder 45mm, Einbauten: - 2x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme und Koppelgriff 35 bis 240mm² (VNB Bereich), - 1 Satz Wandlerlaschen 40x10mm gemäß DIN 42600 Teil 2, Form A, - 2x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (Kundenteil), - 2x Reserveplatz im Abgangsbereich, - 1x Zählerplatz IP54 nach DIN 43 870 mit Klappfenster, - 1x Steuergerätefeld IP54 nach DIN 43 870, - 1x Spannungspfadsicherung D01/3polig, - 1x Steuersicherung-D01/1pol. 10A für SGF mit Plombierhaube, - Zählerprüfklemmleiste, - 1x APZ, - Buchsenstecker für die Spannungsversorgung, - 1x RJ45 Buchse, - 1x Schaltschrankheizung mit Temperaturregler und Sicherung D01/1polig, optionale Erweiterungen siehe Zubehör: - Sonderlackierung, - Überspannungsschutzeinrichtung, - Sockelfüller

Technische Details
Bemessungsstrom	500 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 4-polig
Montageart	Aufputz
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Anzahl der Verteilerreihen	2
Anzahl der Felder	2
Mit Montageplatte	nein
Schutzart (IP)	IP44
Breite	1445 mm
Höhe	1100 mm
Tiefe	320 mm

Lieferumfang:
1 x Gehäuse Größe 3 / A130-1100

Keine Downloads vorhanden.
