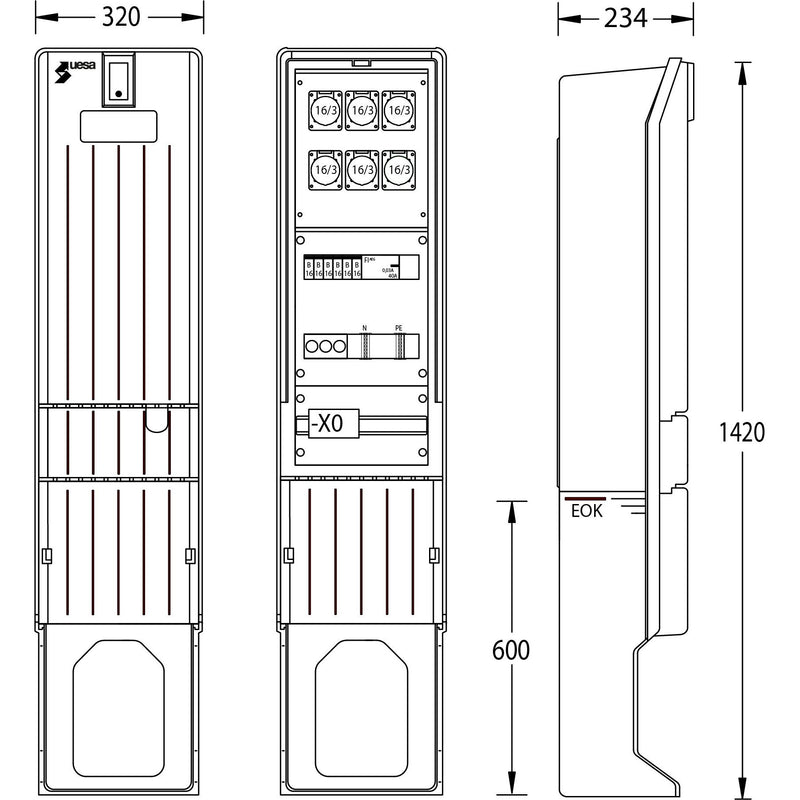

uesa - Gehäuse/Schaltschrank (leer) Marktplatzverteiler MV-A010-01 1420x320x234mm

Marktplatzverteiler MV-A010-01 - 2151-8002.86, Verteilersäule Größe A010/1420, eine Einspeiseklemme, eine Hauptsicherung D02 3 polig, ein Fehlerstromschutzschalter 4 polig, sechs Leitungsschutzschalter B 16 A 1 polig, sechs CEE-Steckdosen 16 A 3 polig, eine Sockelblende für Kabeldurchführung

Technische Details
Breite	320 mm
Höhe	1420 mm
Tiefe	234 mm
Werkstoff	Kunststoff
Werkstoffgüte	GFK
Ausführung der Oberfläche	unbehandelt
Farbe	grau
RAL-Nummer	7035
Freistehend	ja
Bodenstehendes Wandmodell	nein
Geeignet für Wandmontage	nein
Eckmodell	nein
Zwischeneinbau	nein
Koppelbar	nein
Mit Montageplatte	nein
Montageplatte tiefenverstellbar	nein
Geeignet für Wandeinbau	nein
Mastbefestigung	nein
Mit Tür	ja
Anzahl der Türen	1
Mit Sichttür	nein
Mit Lüftungstür	nein
Mit rückseitiger Tür	nein
Anzahl der Schlösser	1
Mit Oberteil	ja
Transparenter Deckel	nein
Geeignet für metrische Montage	nein
Geeignet für Außenaufstellung	nein
Schrägdach	nein
Vorprägungen	nein
EMV-Ausführung	nein
Schutzart (IP)	IP44

Lieferumfang:
1 x Einspeiseklemme 1 x Hauptsicherung D02 3-polig 1 x Fehlerstromschutzschalter 4-polig 6 x Leitungsschutzschalter B 16 A 1-polig 6 x CEE-Steckdosen 16 A 3-pol
