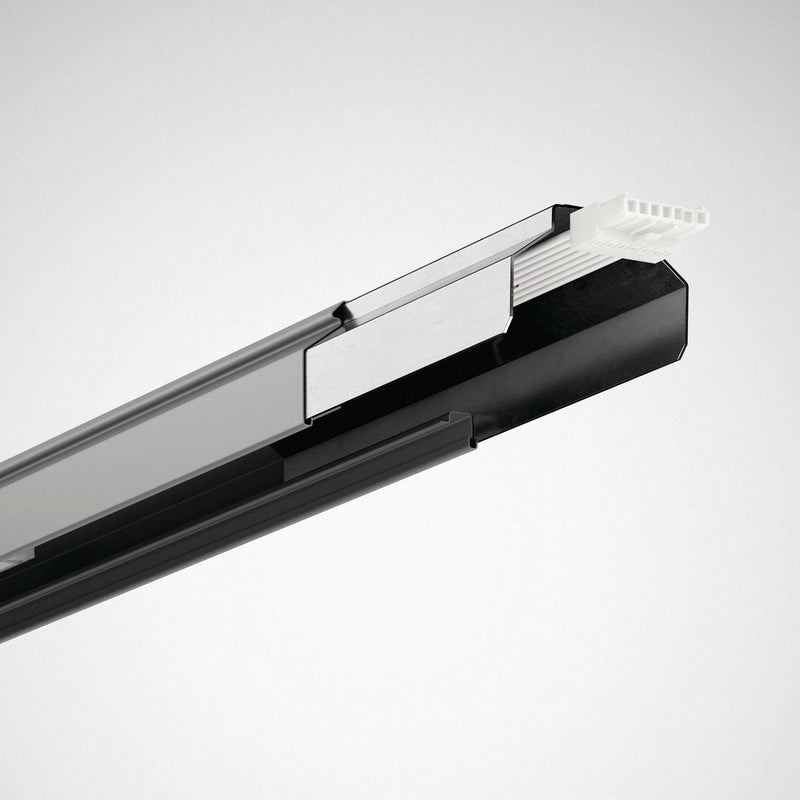

Trilux - Tragschiene für Lichtbandsystem Tragprofil IP64 07650 L450 #7266400 4471mm si

Tragprofil für E-Line 7651 IP64 Lichtband-Anwendungen. Zur vereinfachten Montage ist eine vormontierte Lichtbandkupplung zur Verbindung mit einem weiteren Tragprofil im Lieferumfang enthalten. Länge des Tragprofils: 4471 mm. Mit 7-Leiter Durchgangsverdrahtung zur Aufteilung der Schaltkreise sowie zusätzlicher 7-Leiter Duchgangsverdrahtung zur Unterstützung von Zusatzandwendungen im Bereich Notlicht oder Lichtmanagement. Mit 3 Trennstecker-Oberteile zur werkzeuglosen, elektrischen Verbindung der Geräteträger in jeweils 1500 mm Abstand. Mit zwei 7-poligen Buchsen-Stecker-Paaren zum elektrischen Schnellanschluss sowie berührungssicherem Abschluss der Leitungsenden. Die wärmebeständige Durchgangsverdrahtung ist mit allen notwendigen Komponenten werksseitig komplett ausgeführt. Alle Verbindungen sind als Schnellanschluss verpolungssicher ausgeführt. Der Tragprofilkörper besteht aus feuerverzinktem Stahlblech. Die Beschichtungsdicke von 20 µm (Z 275 nach DIN EN 10346) gewährleistet bei Anwendung des Tragprofils in Umgebungen entsprechend Korrosivitätskatergorie C3 nach DIN EN ISO 12944-2 einen Korrosionsschutz von bis zu 33 Jahren. Oberfläche silbergrau beschichtet.

Technische Details
Ausführung	3-längig
Variabler Geräteträgerabstand	nein
Mit Verdrahtung	ja
Anzahl der Verdrahtungsadern	14
Querschnitt der Verdrahtungsadern	4 mm²
Geeignet für Kabelrinne	nein
Mit Kabelrinne	nein
Elektrischer Anschluss mit Stecksystem	nein
Integrierte elektromechanische Kupplung	ja
Werkstoff	Stahl
Farbe	Silber
Länge	4471 mm
Breite	79 mm
Höhe	50 mm
Schutzklasse	I
Schutzart (IP)	IP64

Lieferumfang:
1 x Tragprofil 4471 mm 1 x vormontierte Lichtbandkupplung 3 x Trennstecker-Oberteile 2 x 7-polige Buchsen-Stecker-Paare
