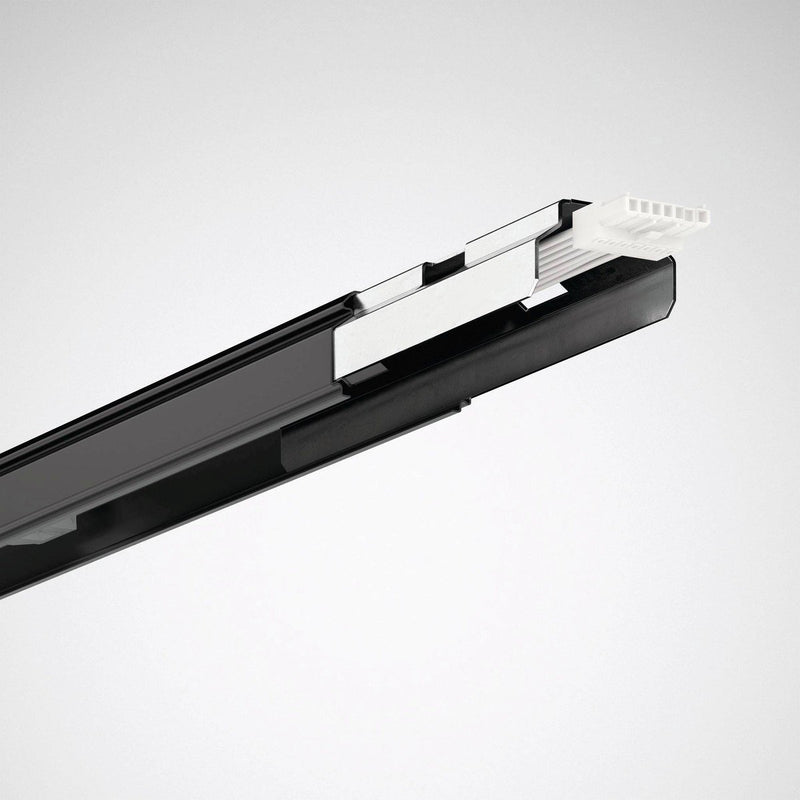

Trilux - Tragschiene für Lichtbandsystem Tragprofil IP20 07650 L450 #7275600 4425mm sw

Tragprofil für E-Line 7651 Lichtband-Anwendungen. Zur vereinfachten Montage ist eine vormontierte Lichtbandkupplung zur Verbindung mit einem weiteren Tragprofil im Lieferumfang enthalten. Länge des Tragprofils: 4425 mm. Mit 7-Leiter Durchgangsverdrahtung zur Aufteilung der Schaltkreise sowie zusätzlicher 7-Leiter Duchgangsverdrahtung zur Unterstützung von Zusatzandwendungen im Bereich Notlicht oder Lichtmanagement. Mit 2 Trennstecker-Oberteile zur werkzeuglosen, elektrischen Verbindung der Geräteträger in jeweils 2250 mm Abstand. Mit zwei 7-poligen Buchsen-Stecker-Paaren zum elektrischen Schnellanschluss sowie berührungssicherem Abschluss der Leitungsenden. Die wärmebeständige Durchgangsverdrahtung ist mit allen notwendigen Komponenten werksseitig komplett ausgeführt. Alle Verbindungen sind als Schnellanschluss verpolungssicher ausgeführt. Durch eine obere Ausbrechöffnung (M20/PG13,5) kann die Einspeisung ohne Zubehör erfolgen. Der Tragprofilkörper besteht aus feuerverzinktem Stahlblech. Oberfläche schwarz beschichtet.

Technische Details
Ausführung	2-längig
Variabler Geräteträgerabstand	nein
Mit Verdrahtung	ja
Anzahl der Verdrahtungsadern	14
Querschnitt der Verdrahtungsadern	4 mm²
Geeignet für Kabelrinne	nein
Mit Kabelrinne	nein
Elektrischer Anschluss mit Stecksystem	nein
Integrierte elektromechanische Kupplung	ja
Werkstoff	Stahl
Farbe	schwarz
Länge	4425 mm
Breite	63 mm
Höhe	41 mm
Schutzklasse	I
Schutzart (IP)	IP20

Lieferumfang:
1 x Tragprofil 1 x Lichtbandkupplung 2 x Trennstecker-Oberteile 2 x 7-polige Buchsen-Stecker-Paare
