LED-Aufsatz- und Ansatzleuchte mit klarer Linienführung und attraktiver Silhouette. Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Mit Leistungsreduzierung über Steuerphase. Das Abschalten einer Steuerphase bewirkt eine Einstellung des Leuchtenlichtstroms auf 50 %. Mit SLR-Ausstattung (Smart Lighting Ready) zur nachträglichen Integration von Komponenten für Lichtmanagementsysteme. Die standardisierten Sockel nach Zhaga sind am Leuchtenkopf oben sowie an der unteren Abdeckung angebracht. Die Leuchte ist für den D4I-Standard ausgelegt und Zhaga / D4I zertifiziert. Aufsatz- und Ansatzmontage auf bzw. an Mastzopf Ø 76 mm. Neigungswinkel 0°...90°, in 5°-Schritten einstellbar, skaliert. Einfach und schnell von Aufsatz- zur Ansatzleuchte mittels einer von außen zugänglichen Schraube einstellbar. Die Montage an Wänden ist über ein separat zu bestellendes Zubehör möglich. Die Mastbefestigung erfolgt mit zwei Befestigungsschrauben nach EN 60598-2-3 aus Edelstahl. Mittels separat zu bestellender Reduzierstücke auch zur Montage an Masten mit Zopf Ø 42, 48 und 60 mm geeignet. Passender Mast auf Anfrage. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Mit asymmetrisch breit strahlender Lichtstärkeverteilung. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Der nachträgliche Einbau einer rückseitigen / seitlichen Abschirmung ist als separat zu bestellendes Zubehör möglich. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). LED-System bestehend aus 12 MLT-LED-Modulen mit jeweils 4 LED. Bemessungslichtstrom 14500 lm, Bemessungsleistung 104 W, maximale Leuchten-Lichtausbeute 139 lm/W. Lichtfarbe warmweiß, ähnlichste Farbtemperatur (CCT) 2700 K, Auf Anfrage auch in Tunable White Ausführung (2200 K - 4000 K) erhältlich. allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Der Bemessungslichtstrom der Leuchte kann mittels App und NFC (Near Field Communication) um 50% reduziert werden. Im Auslieferungszustand sind 100% des Bemessungslichtstroms eingestellt. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper aus Aluminium-Druckguss. Drehpunkt aus UV- und witterungsbeständigem ASA. Leuchtenkörper (Primärfarbe) und Drehpunkt (Zusatzfarbe) farblich abgesetzt. Primärfarbe anthrazit (ähnlich DB 703), Zusatzfarbe silbergrau (ähnlich RAL 9006). Mit Metalleffekt, hochwetterfest. Die Befestigungselemente sind in Gehäusefarbe beschichtet. Werkzeuglos, mittels Kniehebelverschluss zu öffnende VG-Raum-Abdeckung aus Aluminium-Druckguss. Der E-Block kann werkzeuglos entnommen werden. Die austauschbare Abdeckscheibe aus wärmebehandeltem Einscheiben-Sicherheitsglas ist mit vier Befestigungselementen aus Edelstahl sicher am Leuchtengehäuse befestigt. Die Abdeckung ist mit einer langlebigen, UV-beständigen Polyurethan-Dichtung ausgestattet. Seewetter geeignete Beschichtung auf Anfrage. Mast auf Anfrage erhältlich. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK08. Zulässige Umgebungstemperatur (ta): -40 °C bis 25 °C. Windangriffsfläche fw 0,140 m2. Gewicht: 8,1 kg. Werkseitig angeschlossene Anschlussleitung. Länge der Anschlussleitung: 10,0 m. Mit elektronischem Betriebsgerät, schaltbar. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Montageart |
sonstige |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
grau |
| Werkstoff der Abdeckung |
sonstige |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
ja |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Fokuslinse |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
9 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
15 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Verstellbare Optik |
nein |
| Geeignet für Zopfmaß |
76 mm |
| Schlagfestigkeit |
IK08 |
| Schutzklasse |
II |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-40..25 °C |
| Fernbedienung |
ohne |
| Mit Funksteuerung |
nein |
| Konstant-Lichtstrom-Regelung |
ja |
| Mit programmgeregelter Lichtsteuerung |
nein |
| Mit Anschlusskabel |
ja |
| Kabellänge |
10 m |
| Max. Systemleistung |
134 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
14500 lm |
| Leuchtenlichtausbeute |
108 lm/W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
2700 K |
| Farbwiedergabeindex CRI |
70-79 |
| Leistungsfaktor |
0,95 |
| Breite |
245 mm |
| Höhe/Tiefe |
101 mm |
| Länge |
750 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Leiterquerschnitt |
1,5 mm² |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Anschlussart |
sonstige |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Mit Lichtsensor |
nein |
Lieferumfang:

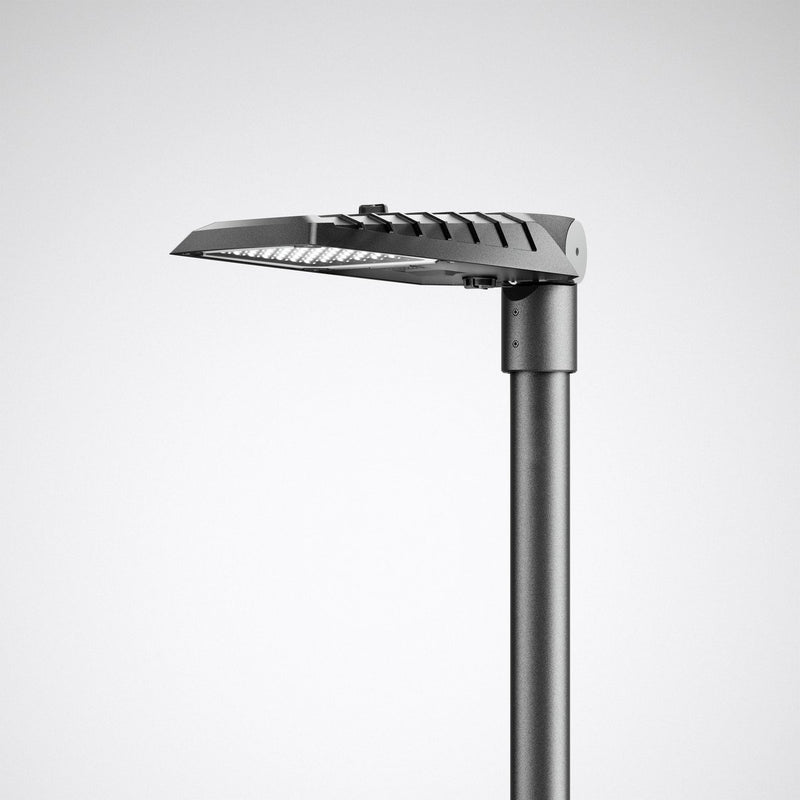

1 x Trilux Straßen- und Platzleuchte LED-Mastleuchte LIQ 70N-AB7
10 m Anschlussleitung
