LED-Aufsatz- und Ansatzleuchte. Baugröße IQ 90 (960 x 325 mm). Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Mit autarker Leistungsreduzierung über integrierte Auswerteelektronik. Reduzierung des Leuchtenlichtstroms auf 50 % für einen Zeitraum von 7 Stunden (-2h/+5h), verteilt um einen täglich neu bestimmten Mittelpunkt der Einschaltdauer. Aufsatz- und Ansatzmontage auf bzw. an Mastzopf Ø 76 mm. Neigungswinkel 0°...90°, in 5°-Schritten einstellbar, skaliert. Einfach und schnell von Aufsatz- zur Ansatzleuchte mittels einer von außen zugänglichen Schraube einstellbar. Die Mastbefestigung erfolgt mit zwei Befestigungsschrauben nach EN 60598-2-3 aus Edelstahl. Mittels separat zu bestellender Reduzierstücke auch zur Montage an Masten mit Zopf Ø 42, 48 und 60 mm geeignet. Passender Mast auf Anfrage. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Mit asymmetrisch breit strahlender Lichtstärkeverteilung. Zur Beleuchtung von Straßen nach M5- und M6-Beleuchtungsklassen einem Straßenbreite-zu-Lichtpunkthöhe-Verhältnis von 0,4 bis 0,8. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Der nachträgliche Einbau einer rückseitigen / seitlichen Abschirmung ist als separat zu bestellendes Zubehör möglich. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). 20 LED Module. Bemessungslichtstrom 16500 lm, Bemessungsleistung 120 W, maximale Leuchten-Lichtausbeute 138 lm/W. Lichtfarbe warmweiß, ähnlichste Farbtemperatur (CCT) 3000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Weitere LED-Lichtfarben auf Anfrage verfügbar. Mittlere Bemessungslebensdauer L80 (tq 35 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper aus Aluminium-Druckguss. Mit geschlossener Seitenkontur. Leuchtenkörper (Primärfarbe) und Drehpunkt (Zusatzfarbe) farblich abgesetzt. Primärfarbe anthrazit (ähnlich DB 703), Zusatzfarbe silbergrau (ähnlich RAL 9006). Mit Metalleffekt, hochwetterfest Seewetter geeignete Beschichtung auf Anfrage. Drehpunkt silbergrau abgesetzt, ähnlich RAL 9006, hochwetterfest, pulverbeschichtet. Abschlussscheibe aus wärmebehandeltem Einscheiben-Sicherheitsglas (ESG-H), Transmissionsgrad > 98 %, in Druckgussrahmen eingedichtet, werkzeuglos abklappbar und aushängbar. Mast auf Anfrage erhältlich. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK08. Zulässige Umgebungstemperatur (ta): -40 °C bis 35 °C. Windangriffsfläche fw 0,100 m2. Gewicht: 21,6 kg. Werkseitig angeschlossene Anschlussleitung. Länge der Anschlussleitung: 12,0 m. Mit elektronischem Betriebsgerät, schaltbar. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Montageart |
Wandausleger |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
grau |
| Werkstoff der Abdeckung |
sonstige |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Fokuslinse |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
8 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
13 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Verstellbare Optik |
nein |
| Geeignet für Zopfmaß |
76 mm |
| Schlagfestigkeit |
IK08 |
| Schutzklasse |
II |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-40..35 °C |
| Fernbedienung |
ohne |
| Mit Funksteuerung |
nein |
| Konstant-Lichtstrom-Regelung |
ja |
| Mit programmgeregelter Lichtsteuerung |
nein |
| Mit Anschlusskabel |
ja |
| Kabellänge |
12 m |
| Max. Systemleistung |
126 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
16500 lm |
| Leuchtenlichtausbeute |
131 lm/W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
3000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Leistungsfaktor |
0,94999999 |
| Breite |
325 mm |
| Höhe/Tiefe |
200 mm |
| Länge |
960 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Leiterquerschnitt |
1,5 mm² |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Anschlussart |
sonstige |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung über Bluetooth |
nein |
| Mit Lichtsensor |
nein |
Lieferumfang:

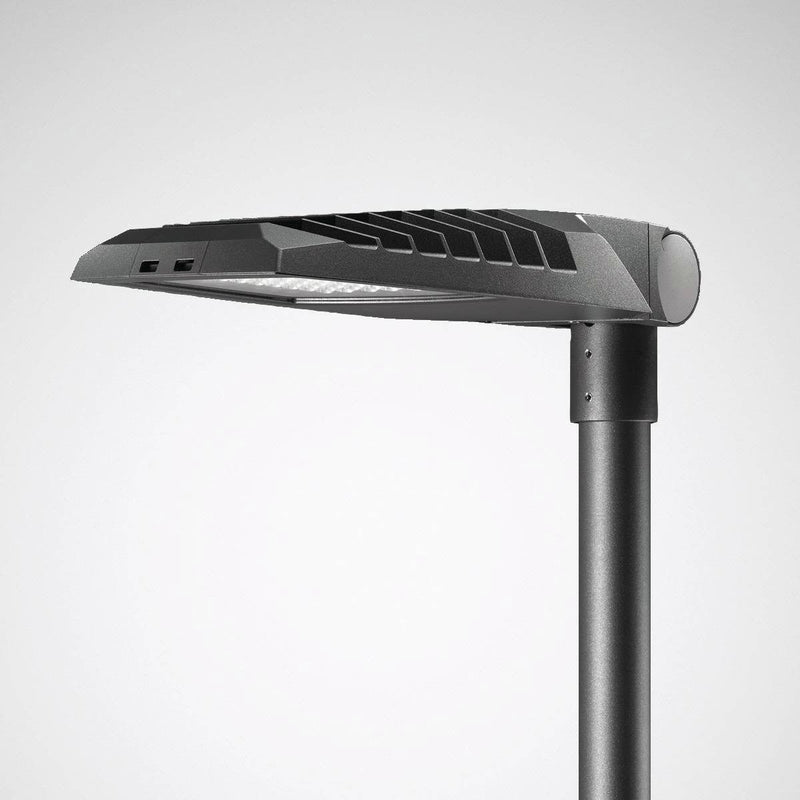

1 x Trilux - Straßen- und Platzleuchte LED-Mastaufsatzleuchte LIQ 90 #6442540 AB7L-LRA16500-73020G
12,0 m Anschlussleitung
