LED-Aufsatz- und Ansatzleuchte mit klarer Linienführung und attraktiver Silhouette. Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Mit autarker Leistungsreduzierung über integrierte Auswerteelektronik. Reduzierung des Leuchtenlichtstroms auf 50 % für einen Zeitraum von 7 Stunden (-2h/+5h), verteilt um einen täglich neu bestimmten Mittelpunkt der Einschaltdauer. Aufsatz- und Ansatzmontage auf bzw. an Mastzopf Ø 76 mm. Neigungswinkel 0°...90°, in 5°-Schritten einstellbar, skaliert. Einfach und schnell von Aufsatz- zur Ansatzleuchte mittels einer von außen zugänglichen Schraube einstellbar. Die Montage an Wänden ist über ein separat zu bestellendes Zubehör möglich. Die Mastbefestigung erfolgt mit zwei Befestigungsschrauben nach EN 60598-2-3 aus Edelstahl. Mittels separat zu bestellender Reduzierstücke auch zur Montage an Masten mit Zopf Ø 42, 48 und 60 mm geeignet. Passender Mast auf Anfrage. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Mit asymmetrisch breit strahlender Lichtstärkeverteilung. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Der nachträgliche Einbau einer rückseitigen / seitlichen Abschirmung ist als separat zu bestellendes Zubehör möglich. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). LED-System bestehend aus 2 MLT-LED-Modulen mit jeweils 4 LED. Bemessungslichtstrom 1350 lm, Bemessungsleistung 9,5 W, maximale Leuchten-Lichtausbeute 142 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, Auf Anfrage auch in Tunable White Ausführung (2200 K - 4000 K) erhältlich. allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Der Bemessungslichtstrom der Leuchte kann mittels App und NFC (Near Field Communication) um 50% reduziert werden. Im Auslieferungszustand sind 100% des Bemessungslichtstroms eingestellt. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper aus Aluminium-Druckguss. Drehpunkt aus UV- und witterungsbeständigem ASA. Leuchtenkörper (Primärfarbe) und Drehpunkt (Zusatzfarbe) farblich abgesetzt. Primärfarbe anthrazit (ähnlich DB 703), Zusatzfarbe silbergrau (ähnlich RAL 9006). Mit Metalleffekt, hochwetterfest. Die Befestigungselemente sind in Gehäusefarbe beschichtet. Werkzeuglos, mittels Kniehebelverschluss zu öffnende VG-Raum-Abdeckung aus Aluminium-Druckguss. Der E-Block kann werkzeuglos entnommen werden. Die austauschbare Abdeckscheibe aus wärmebehandeltem Einscheiben-Sicherheitsglas ist mit vier Befestigungselementen aus Edelstahl sicher am Leuchtengehäuse befestigt. Die Abdeckung ist mit einer langlebigen, UV-beständigen Polyurethan-Dichtung ausgestattet. Seewetter geeignete Beschichtung auf Anfrage. Mast auf Anfrage erhältlich. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK08. Zulässige Umgebungstemperatur (ta): -40 °C bis 25 °C. Windangriffsfläche fw 0,110 m2. Gewicht: 6,9 kg. Werkseitig angeschlossene Anschlussleitung. Länge der Anschlussleitung: 8,0 m. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Leuchte mit einstellbarem Leuchtenlichtstrom, Reduzierung bis zu 50%, mittels App und NFC (Near Field Communication). Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Montageart |
sonstige |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
grau |
| Werkstoff der Abdeckung |
sonstige |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
ja |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Fokuslinse |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
36 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
61 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Verstellbare Optik |
nein |
| Geeignet für Zopfmaß |
76 mm |
| Schlagfestigkeit |
IK08 |
| Schutzklasse |
II |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-40..25 °C |
| Fernbedienung |
ohne |
| Mit Funksteuerung |
nein |
| Konstant-Lichtstrom-Regelung |
ja |
| Mit programmgeregelter Lichtsteuerung |
nein |
| Mit Anschlusskabel |
ja |
| Kabellänge |
8 m |
| Max. Systemleistung |
10,5 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
1350 lm |
| Leuchtenlichtausbeute |
129 lm/W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Leistungsfaktor |
0,9 |
| Breite |
260 mm |
| Höhe/Tiefe |
123 mm |
| Länge |
705 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
4 |
| Leiterquerschnitt |
1,5 mm² |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Anschlussart |
sonstige |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung über Bluetooth |
nein |
| Mit Lichtsensor |
nein |
Lieferumfang:

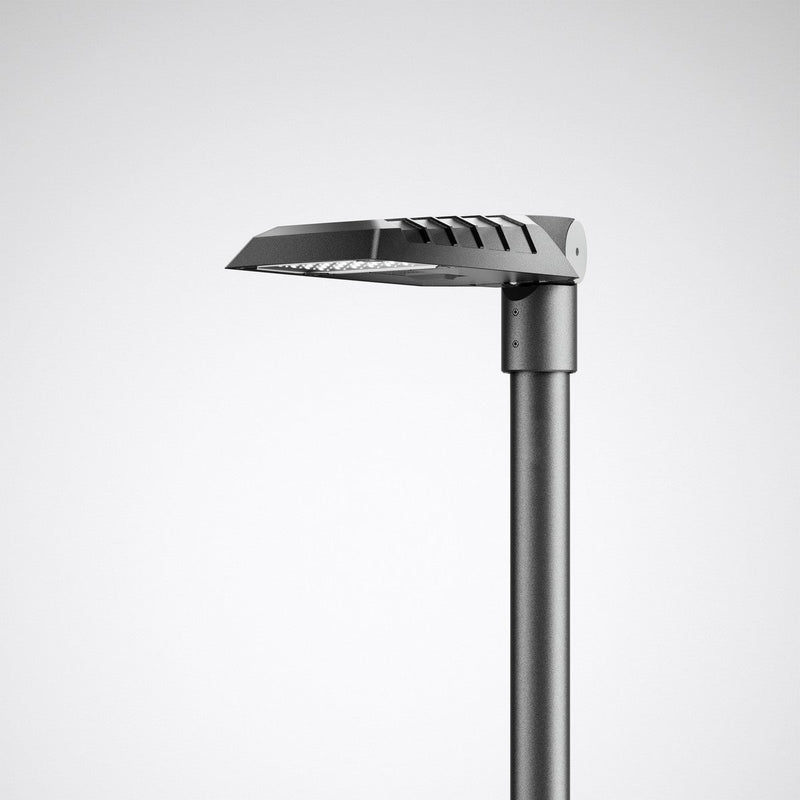

1 x Trilux - Straßen- und Platzleuchte LED-Mastan-/Aufsatzleuchte LIQ 50N-AB2L#7820651 740, DALI, anthr.
8,0 m Anschlussleitung
