Vielseitige Mast-Außenleuchte in reduzierter, internationaler Formensprache und flacher Bauform. Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Große Ausführung, Länge Leuchtenkopf 680 mm. In Kombination mit der separat zu bestellenden Mastbefestigung als Mastaufsatzleuchte (Zopfmaß Ø 76 mm / Ø 60 mm) oder Mastansatzleuchte (Zopfmaß Ø 42 mm / Ø 60 mm) zu verwenden. Die Neigung des Leuchtenkopfs ist einstellbar. Neigungswinkel für Ansatzmontage o°, -5°, -10°, Neigungswinkel für Aufsatzmontage 0°, 5°, 10°, 15°.. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Asymmetrisch mittelbreit strahlende Lichtstärkeverteilung zur Flächenbeleuchtung, z. B. Parkplätze und Lagerflächen. Vorstrahlung 35°. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Die Lichtquelle kann durch fachkundiges Personal ausgetauscht werden. Das LED-System besteht aus MLT-LED-Modulen mit jeweils 4 LED. Anzahl der Module: 8. Bemessungslichtstrom 8.200 lm, Bemessungsleistung 58,0 W, Leuchten-Lichtausbeute 141 lm/W. Leistungsfaktor ? 0,90. Effizienzausführung mit materialoptimierter LED Anzahl. Allgemeiner Farbwiedergabeindex (CRI) > 70, ähnlichste Farbtemperatur (CCT) 3000 K. Weitere LED-Lichtfarben auf Anfrage verfügbar. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) 100.000. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Leuchtenkörper aus Aluminium-Druckguss. Farbe DB703 Anthrazit. Seewetter geeignete Beschichtung auf Anfrage. Mit PMMA-Abschlussscheibe, bedruckt. Abschlussscheibe auf Kundenwunsch individuell bedruckbar. Sichtbares, gegen Witterungseinflüsse geschütztes Label hinter der Abschlussscheibe auf Anfrage. Schutzklasse (EN 61140): 02, Schutzart (DIN EN 60529): 66, Stoßfestigkeitsgrad nach IEC 62262: IK09. Mast auf Anfrage erhältlich. Windangriffsfläche Fw (m²) = 0. Gewicht: 8,6 kg. Der Anschluss der Leuchte erfolgt ohne Öffnen des Leuchtenkörpers durch die nach außen ausgeführte Anschlussleitung. Das Betriebsgerät kann durch fachkundiges Personal ausgetauscht werden. Mit UV-beständiger Silicon-Anschlussleitung zur Leitungsverlegung im Freien, z.B. bei Traversenmontage. Länge der Anschlussleitung: 14 m. Mit elektronischem Betriebsgerät und Leistungsreduzierung über integrierte Auswerteelektronik. Reduzierung des Leuchtenlichtstroms auf 50 % für einen Zeitraum von 7 Stunden (-2h/+5h), verteilt um einen täglich neu bestimmten Mittelpunkt der Einschaltdauer. Parametrierbares Vorschaltgerät mit Lichtstromkonstanthaltung (CLO). Anschlussleistung am Ende der Lebensdauer: 61,00 W. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Die Leuchte erfüllt die Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes (CE-Kennzeichnung). Zusätzlich ist sie durch eine unabhängige Prüfstelle ENEC-zertifiziert. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Die Leuchte erfüllt die Anforderungen der EN 60598 und ist ausgelegt für Einwirkungen durch Wind nach EN 1991(Eurocode) mit einer Basiswindgeschwindigkeit von bis zu 30m/s (entspricht Windzone 4 in Deutschland) in der Geländekategorie 1. Berücksichtigt sind dabei eine Schneelast (bis zu 1kN/m²) und Vereisung (bis zu 2 cm) bei einer Lichtpunkthöhe gemäß Montageanleitung. Nicht berücksichtigt sind exponierte Standorte (z.B. Brücken, Montage auf Gebäuden oder direkt neben Bahngleisen). Anpralllasten sind nicht berücksichtigt. Mit Trilux-Nachkaufversprechen: Die Leuchte ist 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät und optisches System) 15 Jahre nach Rechnungsdatum verfügbar. Vertretbare Änderungen, die dem Fortschritt dienen, sind dabei vorbehalten.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Montageart |
sonstige |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
anthrazit |
| Werkstoff der Abdeckung |
sonstige |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Fokuslinse |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
10 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
16 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Verstellbare Optik |
nein |
| Geeignet für Zopfmaß |
42 mm |
| Schlagfestigkeit |
IK09 |
| Schutzklasse |
II |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
25 °C |
| Fernbedienung |
ohne |
| Mit Funksteuerung |
nein |
| Konstant-Lichtstrom-Regelung |
ja |
| Mit programmgeregelter Lichtsteuerung |
nein |
| Mit Anschlusskabel |
ja |
| Kabellänge |
14 m |
| Max. Systemleistung |
61 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
8200 lm |
| Leuchtenlichtausbeute |
134 lm/W |
| Lichtfarbe |
sonstige |
| Farbtemperatur |
3000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Leistungsfaktor |
0,94999999 |
| Breite |
316 mm |
| Höhe/Tiefe |
80 mm |
| Länge |
680 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
2 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Anschlussart |
sonstige |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung über Bluetooth |
nein |
| Mit Lichtsensor |
nein |
Lieferumfang:

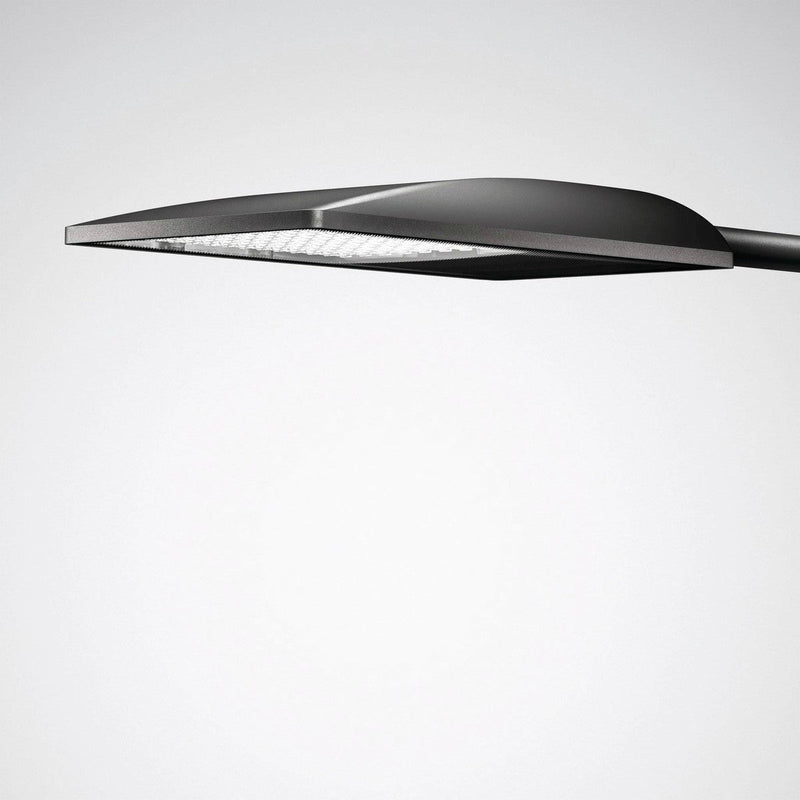

1 x Trilux - Straßen- und Platzleuchte LED-Mastan-/aufsatzleuchte JOVIE70- #9002209268 730, anthrazit
14 m Anschlussleitung
