LED-Aufsatz- und Ansatzleuchte. Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Mit autarker Leistungsreduzierung über integrierte Auswerteelektronik. Reduzierung des Leuchtenlichtstroms auf 50 % für einen Zeitraum von 7 Stunden (-2h/+5h), verteilt um einen täglich neu bestimmten Mittelpunkt der Einschaltdauer. Mastzopf Ø 76 mm. Neigungswinkel für Aufsatzmontage 0°...25°, für Ansatzmontage 0°...-15° einstellbar. Die Mastbefestigung erfolgt mit zwei Befestigungsschrauben nach EN 60598-2-3 aus Edelstahl. Mittels separat zu bestellender Reduzierstücke auch zur Montage an Masten mit Zopf Ø 42, 48 und 60 mm geeignet. Passender Mast auf Anfrage. Optisches System in Multi-Lens-Technologie (MLT) ausgeführt. Leuchtenoptik bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen. Mit asymmetrisch breit strahlender Lichtstärkeverteilung. Zur Beleuchtung von Straßen nach M5- und M6-Beleuchtungsklassen einem Straßenbreite-zu-Lichtpunkthöhe-Verhältnis von 0,4 bis 0,8. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). Bemessungslichtstrom 8200 lm, Bemessungsleistung 55 W, maximale Leuchten-Lichtausbeute 149 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Weitere LED-Lichtfarben auf Anfrage verfügbar. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Ausführungen mit 3-Stufen-Schalter zur Einstellung unterschiedlicher Lichtströme auf Anfrage. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper aus Aluminium-Druckguss. Leuchtenkörper (Primärfarbe) und Drehpunkt (Zusatzfarbe) farblich abgesetzt. Leuchte zweifarbig, lichtgrau und anthrazitgrau pulverbeschichtet, hochwetterfest (ähnlich RAL 7035 / RAL 7016). Seewetter geeignete Beschichtung auf Anfrage. LED-Modul bestehend aus einem Aluminium-Druckgussgehäuse mit integrierten LED und optischen Linsen-Systemen. Mit eingedichteter, klarer Abdeckscheibe aus PMMA. Das LED-Modul und das montierte Betriebsgerät bilden eine leicht austauschbare Funktionseinheit. Das Leuchtengehäuse ist werkzeuglos durch Hebelverschlüsse zu öffnen. Mast auf Anfrage erhältlich. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK09. Zulässige Umgebungstemperatur (ta): 25 °C Windangriffsfläche fw 0,120 m2. Gewicht: 11,9 kg. Werkseitig angeschlossene Anschlussleitung. Verschraubung M20 als Zugentlastung für Kabeldurchmesser 6 mm bis 12 mm. Länge der Anschlussleitung: 8,0 m. Mit elektronischem Betriebsgerät, schaltbar Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Montageart |
Wandausleger |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
mehrfarbig |
| Werkstoff der Abdeckung |
sonstige |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Fokuslinse |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
10 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
16 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Verstellbare Optik |
nein |
| Geeignet für Zopfmaß |
76 mm |
| Schlagfestigkeit |
IK09 |
| Schutzklasse |
II |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
25 °C |
| Fernbedienung |
ohne |
| Mit Funksteuerung |
nein |
| Konstant-Lichtstrom-Regelung |
ja |
| Mit programmgeregelter Lichtsteuerung |
nein |
| Mit Anschlusskabel |
ja |
| Kabellänge |
8 m |
| Max. Systemleistung |
65 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
8200 lm |
| Leuchtenlichtausbeute |
126 lm/W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Leistungsfaktor |
0,94999999 |
| Breite |
290 mm |
| Höhe/Tiefe |
210 mm |
| Länge |
720 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Anschlussart |
sonstige |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung über Bluetooth |
nein |
| Mit Lichtsensor |
nein |
Lieferumfang:

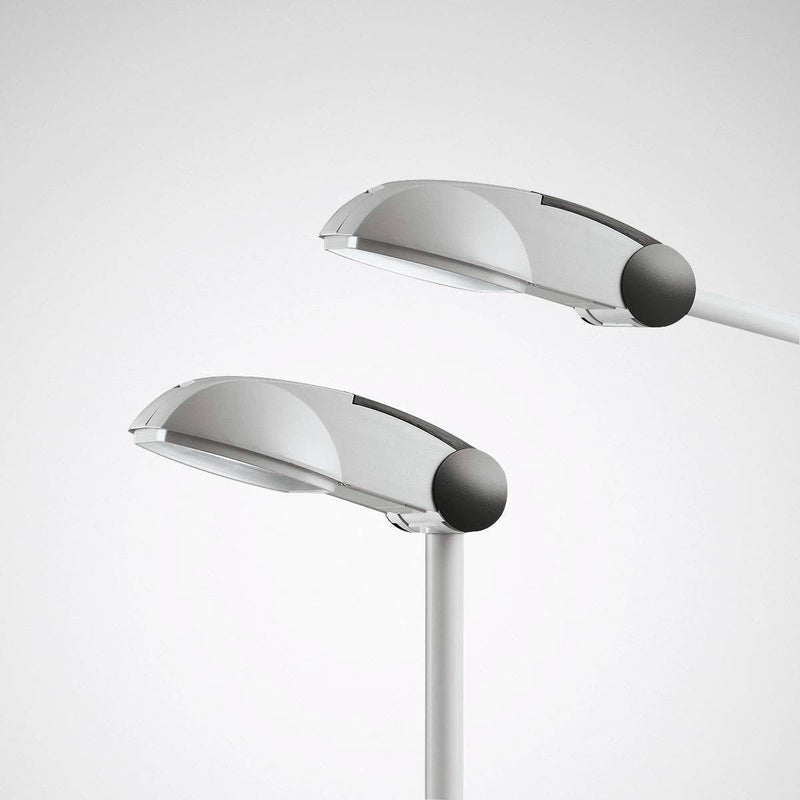

1 x Trilux Straßen- und Platzleuchte LED-Mastan-/aufsatzleuchte 9711SG-AB7L #7201940 4000K
8,0 m Anschlussleitung
