LED-Hängeleuchte für Einzel- oder Lichtbandanwendungen. Mit integriertem LiveLink Sensor zum Anschluss an ein LiveLink Steuergerät zur tageslichtabhängigen Regelung und Anwesenheitserfassung. Sensor IR Micro zur tageslichtabhängigen Regelung und Anwesenheitserfassung. Konstantlichtregelung mit Abschaltfunktion bei ausreichendem Tageslicht. Passiv-Infrarot-Anwesenheitssensor, mit hochsensiblem multisegment Pyrosensoren, mit einstellbarer Ausschaltverzögerungszeit, wahlweise im Automatik Betrieb (automatisch Ein, automatisch Aus) oder Halbautomatik Betrieb (automatisch Aus, manuell Ein). Spezieller IQ-Modus zur automatischen Anpassung der Nachlaufzeit an die Raumnutzung. Elektrische Versorgung über die DALI Schnittstelle des Steuergerätes. Belegt 2 DALI-Teilnehmer. Quadratische Erfassung, Erfassungsquadrate Präsenz max. 4 m x 4 m (16 m2) / Radial max. 4 m x 4 m (16 m2) / Tangential max. 6 m x 6 m (36 m2) bei einer empfohlenen Montagehöhe von 2,8 m, zulässige Montagehöhe 2,5 m bis 4 m. Für abgehängte Montage. Als Einzelleuchte oder in Lichtbandanwendung. Optisches System in Micro-Reflektor-Technology (MRX) mit hocheffizienten, aluminiumbedampften Reflektorkammern aus Kunststoff für hohe Entblendung und Effizienz. Dezente seitliche Lichtauskopplung über die gesamte Leuchtenlänge. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 1500 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Mit innovativem, lichttechnisch wirksamen PMMA-Lichtkuppeln für die Lichtauskopplung des Indirektanteils. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. LED-System und Leuchtenoptik als Baugruppe werkzeuglos in Leuchtenkörper einzurasten. Baugruppe mit Stahlseil vor Absturz bei Montage gesichert. Bemessungslichtstrom 6400 lm, Bemessungsleistung 46 W, maximale Leuchten-Lichtausbeute 139 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche silbergrau beschichtet (ähnlich RAL 9006). Maße (L x B): 1473 mm x 84 mm, Leuchtenhöhe 45 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): -20 °C bis 25 °C. Gewicht: 4,4 kg. Netzseitiger Anschluss erfolgt mittels Steckklemmen. Elektrische Verbindung der Baugruppen erfolgt selbständig. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Lichtbandkonfiguration |
ja |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Gehäusefarbe |
Silber |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
hochglänzend |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
ja |
| Dimmung DALI-2 |
ja |
| Dimmung DMX |
nein |
| Dimmung programmierbar |
nein |
| Dimmung DSI |
nein |
| Dimmung RF |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
ja |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
sonstige |
| Reflektor |
ohne |
| Lichtverteilung |
symmetrisch |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Direkt-/Indirektanteile separat regelbar |
nein |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
23 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
39 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Geeignet für Lampenleistung |
46 W |
| Max. Systemleistung |
46 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
6400 lm |
| Lichtfarbe |
weiß |
| Leuchtenlichtausbeute |
139 lm/W |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
80-89 |
| Blendbegrenzung (UGR) |
19 |
| Leistungsfaktor |
0,95 |
| Flimmerwert Pst LM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Stroboskopeffektwert SVM |
0,3 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Ausstrahlungswinkel einstellbar |
nein |
| Breite |
84 mm |
| Höhe/Tiefe |
45 mm |
| Länge |
1473 mm |
| Mit Abhängung |
nein |
| Pendellänge |
2000 mm |
| Art der Verdrahtung |
geeignet für Durchgangsverdrahtung |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

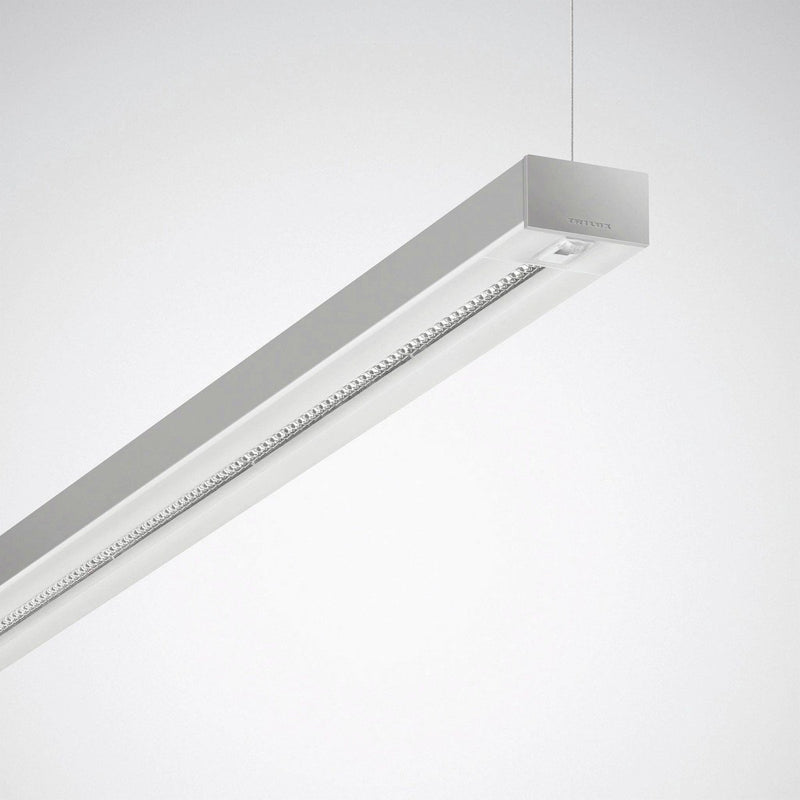

1 x Trilux - Pendelleuchte LED-Pendelleuchte SFlow H3-L #6918151 DALI 4000K
