Vielseitig einsetzbares Leuchtenmodul für Hänge- und Anbauleuchten. In Kombination mit separat zu bestellenden Zubehören werden die Module zu Einzelleuchten oder Lichtbandanwendungen mit durchgängiger Lichtaustrittsfläche für angebaute oder abgehängte Montage komplettiert. In Kombination mit den für die gewünschte Anwendung separat zu bestellenden Zubehöre ist das Modul für die abgehängte und die Anbaumontage geeignet. Abgehängte Lichtbandanwendung über Eck mittels separat zu bestellendem Knotenpunkt möglich. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Vollkommen harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. LED-System mit seitlich zur Lichtaustrittsöffnung positionierten, angewinkelten LED und einem Kammersystem zur hocheffektiven Reflektion und Weiterleitung des Lichts. Bemessungslichtstrom 5900 lm, Bemessungsleistung 43 W, maximale Leuchten-Lichtausbeute 156 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 100.000 h., Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 50.000 h. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Aluminium-Strangpressprofil. Kopfstücke aus Aluminium-Druckguss. Oberfläche weiß beschichtet (ähnlich RAL 9016). Maße (L x B): 1190 mm x 240 mm, Leuchtenhöhe 20,4 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 3,3 kg. Der elektrische Anschluss erfolgt durch Anstecken des Anschlusskopfstücks. Elektrische Verbindung der Baugruppen erfolgt selbständig. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Leuchte 10 Jahre, Ersatzteil Betriebsgerät 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar. Ersatzteile LED-Modul und optisches System sind bauartbedingt nicht verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Lichtbandkonfiguration |
ja |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED nicht austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
ja |
| Dimmung DALI-2 |
ja |
| Dimmung DMX |
nein |
| Dimmung programmierbar |
nein |
| Dimmung DSI |
nein |
| Dimmung RF |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
ja |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
sonstige |
| Reflektor |
ohne |
| Lichtverteilung |
symmetrisch |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt/indirekt |
| Direkt-/Indirektanteile separat regelbar |
nein |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
20 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
34 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
43 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
5900 lm |
| Lichtfarbe |
weiß |
| Leuchtenlichtausbeute |
137 lm/W |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,9 |
| Flimmerwert Pst LM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Stroboskopeffektwert SVM |
0,3 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Breite |
240 mm |
| Höhe/Tiefe |
20,4 mm |
| Länge |
1190 mm |
| Mit Abhängung |
nein |
| Pendellänge |
2000 mm |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

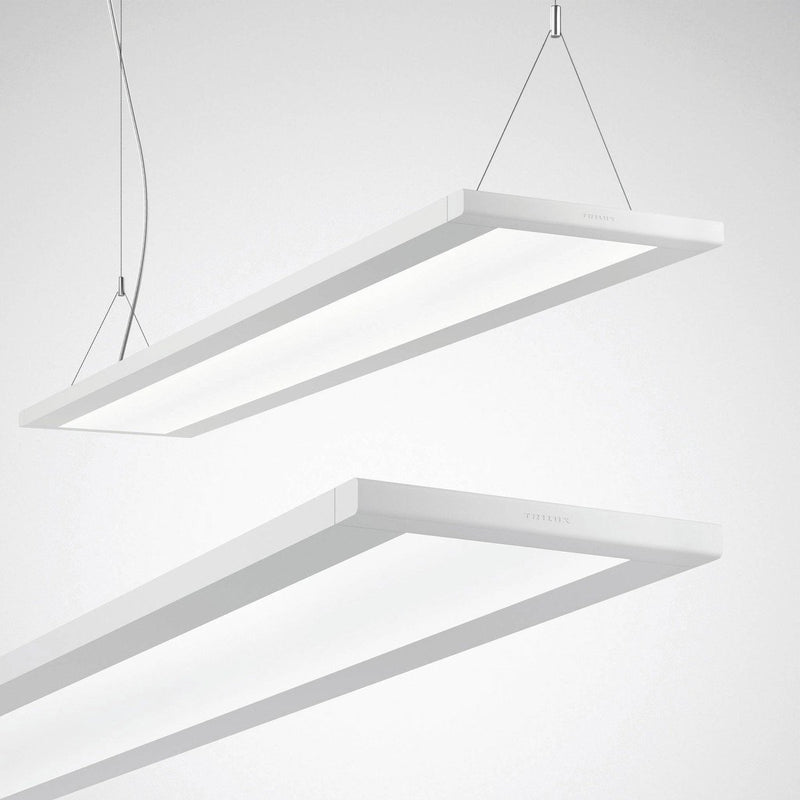

1 x Trilux - Pendelleuchte LED-Hängeleuchte Luceos D/H1 #8233551 840, DALI, weiß
