LED-Geräteträger für E-Line Lichtbandsystem 7651. Ausführung zur Verwendung in Anwendungsbereichen in denen Lichtbänder die besonders hohen Anforderungen an Temperaturbeständigkeit, Leuchteneffizienz und Lebensdauer erfüllen müssen. Erfüllt DIN 10500. Die Leuchten sind für die Anwendungen in HACCP, IFS und/oder BRC Global Standard Food zertifizierten Unternehmen der Lebensmittel- und Getränkeindustrie geeignet. Zur Kombination mit Tragprofilen E-Line 07650.... Befestigung am Tragprofil durch werkzeuglos zu betätigende Edelstahl-Rastverschlüsse. Die sachgerechte Montage des Geräteträgers mit dem Tragprofil wird durch ein Einrastgeräusch bestätigt. Die transparenten Montageelemente aus UV-stabilisiertem Polycarbonat können nach einer erfolgreichen Montage entfernt werden und gewährleisten dadurch einen Diebstahl- und Demontageschutz. Bei einer Kombination von Geräteträgern unterschiedlicher Abstrahlcharakteristik bzw. Lichtleistung innerhalb einer Lichtband- Anwendung wird durch einheitliche Konstruktionsmaße der Varianten ein harmonisches und gleichmäßiges Erscheinungsbilder der Beleuchtungsanlage geschaffen. Charakteristik der Lichtstärkeverteilung: narrow, Halbwertswinkel C0: 74°, Halbwertswinkel C90: 100°, Hauptabstrahlwinkel: 0°. Das optische System besteht aus einer PMMA-Linsenoptik mit drei aufeinander abgestimmten, lichttechnisch wirksamen Bereichen und gewährleistet somit eine gleichmäßige Lichtverteilung und homogene Ausleuchtung. Die plane Oberfläche erleichtert Reinigungsvorgänge an der Leuchte. In der Anwendung insbesondere zur Flächenausleuchtung geeignet. Der Lichtverteilungscharakter des Geräteträgers wird durch das Linsenkonzept bestimmt und benötigt keine weiteren Komponenten. Empfohlene Installationshöhe: 8- 12 m. Mit drei LED Modulen (3 x 96 LED). Lichterzeugung frei von infraroten (IR) und ultravioletten (UV) Anteilen. Der Leuchtenlichtstrom des Geräteträgers wird im Fertigungsprozess nach Kundenwunsch elektronisch parametriert. Parametrierter Bemessungslichtstrom des Geräteträgers: 18.900 lm. Bemessungsleistung 99 W, Leuchten-Lichtausbeute 191 lm/W. Allgemeiner Farbwiedergabeindex (CRI) > 80, ähnlichste Farbtemperatur (CCT) 4000 K. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80(tq 30 °C) = 100.000 h. Geräteträger aus Stahlblech, weiß beschichtet (ähnlich RAL9016). Länge des Geräteträgers 2.211 mm. Zulässige Umgebungstemperatur (ta) -25 °C bis 30 °C. Schutzart (DIN EN 60529):IP20 Schutzklasse (EN 61140): I. Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Selbsttätige elektrische Verbindung durch Steckkontakte mit Phasenwahl. Die Phasenwahl erfolgt werkzeuglos. Mit mechanischem Fehlmontageschutz. Mit elektronischem Betriebsgerät, schaltbar. Die Leuchte ist Monitoring ready (MOR), liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung und ist damit kompatibel zu den TRILUX Digital Services (Energy Monitoring und Light Monitoring). Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Für den einfachen und schnellen Planungs- und Konfigurationsprozess der Anwendung steht ein spezielles Online-Tool zur Verfügung. Das ressourcenoptimierte Verpackungskonzept der Lichtbandkomponenten erleichtert die Montage und schont die Umwelt. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Mit Trilux-Nachkaufversprechen: Die Leuchte ist 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät und optisches System) 15 Jahre nach Rechnungsdatum verfügbar. Vertretbare Änderungen, die dem Fortschritt dienen, sind dabei vorbehalten.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Gehäusefarbe |
weiß |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
ja |
| Lichtverteiler |
Fokuslinse |
| Reflektor |
ohne |
| Lichtverteilung |
symmetrisch |
| Lichtaustritt |
direkt |
| Ausstrahlungswinkel |
breitstrahlend 41-80° |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Klirrfaktor (THD) |
14 |
| Schutzart (IP) |
IP20 |
| Schutzklasse |
I |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Max. Systemleistung |
110 W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
18900 lm |
| Leuchtenlichtausbeute |
172 lm/W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,95 |
| Konstant-Lichtstrom-Regelung |
nein |
| Ausstrahlungswinkel einstellbar |
nein |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Breite |
62 mm |
| Höhe/Tiefe |
50 mm |
| Länge |
2211 mm |
| Art der Verdrahtung |
geeignet für Durchgangsverdrahtung |
| Polzahl |
3 |
| Anschlussart |
Steckklemme |
| Bedienung über Bluetooth |
nein |
Lieferumfang:

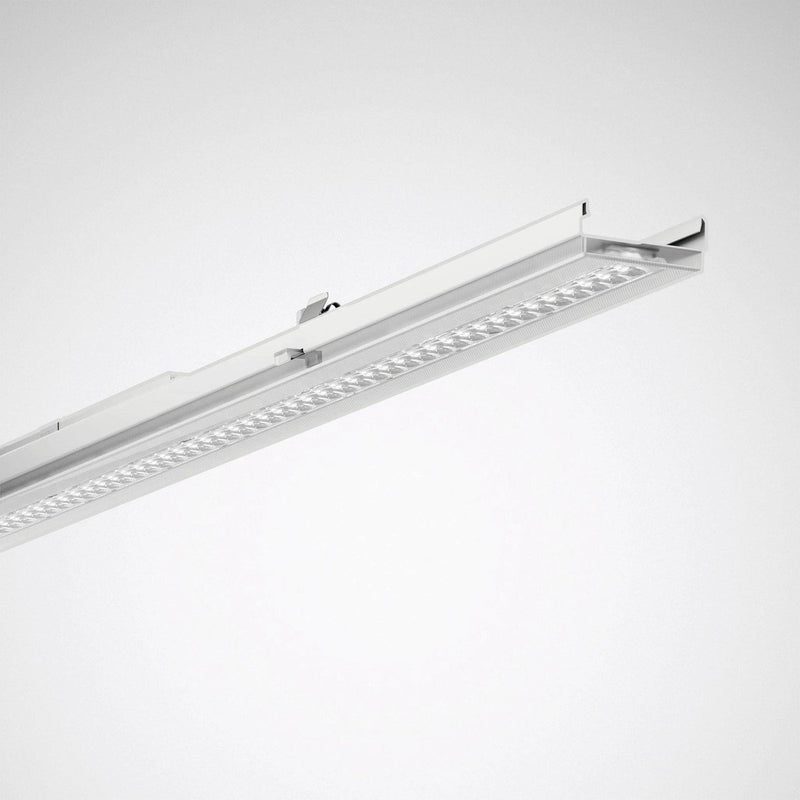

1 x Trilux - Geräteträger für Lichtbandsystem LED-Geräteträger 2211mm 7651 HE+ #9002023716 4000K
