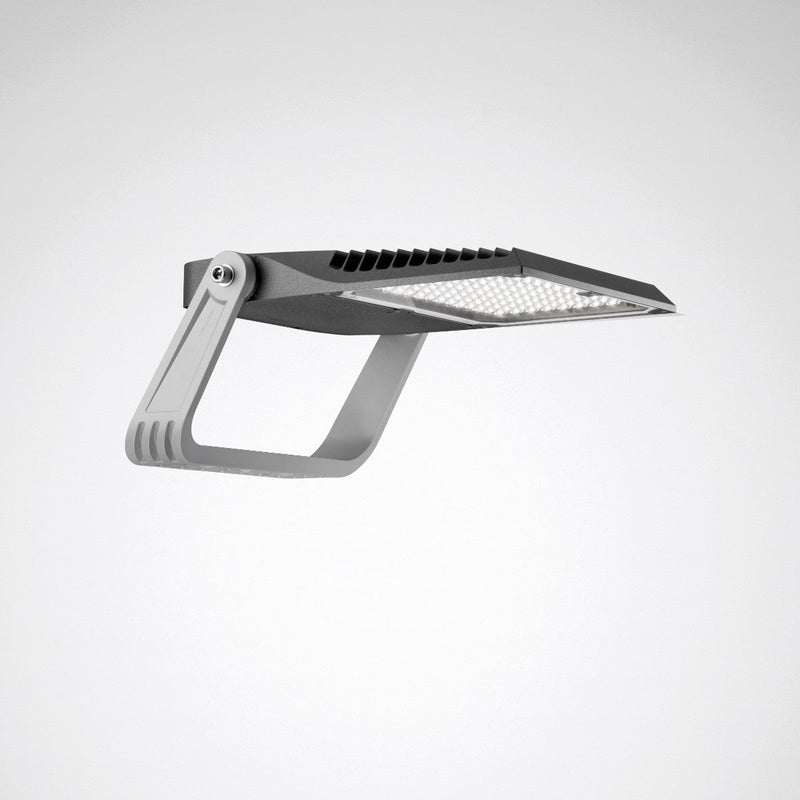

LED-Flutlichtstrahler für Flächenbeleuchtung. Mit SLR-Ausstattung (Smart Lighting Ready) zur nachträglichen Integration von Komponenten für Lichtmanagementsysteme. Der standardisierte Sockel nach Zhaga ist am Leuchtenkopf oben angebracht. Die Leuchte ist für den D4I-Standard ausgelegt und Zhaga / D4I zertifiziert. Die Leuchte erfüllt die Anforderungen der EN 60598 und ist ausgelegt für Einwirkungen durch Wind nach EN 1991(Eurocode) mit einer Basiswindgeschwindigkeit von bis zu 30m/s (entspricht Windzone 4 in Deutschland) in der Geländekategorie 1. Montagebügel aus Aluminiumdruckguss. Der stabile Montagebügel mit 3 Bohrungen ermöglicht neben einer 2-Punkt-Befestigung auch eine zentrale 1-Punkt-Befestigung. Scheinwerferkopf durch Einpunktmontage am Montagebügel schwenkbar. Sicherung der Schwenkposition durch verzahnte Arretierungen. Scheinwerferkopf und Montagebügel sind bei Auslieferung fertig montiert. Mastmontage für Einzel- und Mehrfachanwendung mittels Zubehör möglich. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Mit asymmetrisch mittelbreit strahlender Lichtstärkeverteilung. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). LED-System bestehend aus 24 MLT-LED-Modulen mit jeweils 4 LED. Bemessungslichtstrom 26000 lm, Bemessungsleistung 244 W, maximale Leuchten-Lichtausbeute 107 lm/W. Lichtfarbe warmweiß, ähnlichste Farbtemperatur (CCT) 2200 K, Auf Anfrage auch in Tunable White Ausführung (2200 K - 4000 K) erhältlich. allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper und Abschlussscheibenträger aus Aluminiumdruckguss. Abschlussscheibe aus planem Einscheibensicherheitsglas im Trägerrahmen befestigt. Leuchtenkörper (Primärfarbe) und Haltebügel (Zusatzfarbe) farblich abgesetzt. Primärfarbe anthrazit (ähnlich DB 703), Zusatzfarbe silbergrau (ähnlich RAL 9006). Leuchtengehäuse hochwetterfest pulverbeschichtet. Weitere Farbvarianten nach RAL oder DB Farbcode möglich. Maße (L x B): 633 mm x 494 mm, Höhe 291,5 mm. Ballwurfsicher gemäß DIN 18032-3. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK09. Zulässige Umgebungstemperatur (ta): -40 °C bis 25 °C. Windangriffsfläche fw . Gewicht: 15,5 kg. Mit elektronischem Betriebsgerät, schaltbar. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Einbaumontage |
nein |
| Geeignet für Wandmontage |
ja |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Traversenmontage |
ja |
| Geeignet für Podest-/Bodenmontage |
ja |
| Geeignet für Stromschienenmontage |
nein |
| Geeignet für Klemmmontage |
nein |
| Geeignet für Seilsystem |
nein |
| Verstellbarkeit |
schwenkbar |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
grau |
| Werkstoff der Abdeckung |
sonstige |
| Oberfläche gebürstet |
nein |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Reflektor |
ohne |
| Lichtverteiler |
Fokuslinse |
| Lichtverteilung |
asymmetrisch |
| Ausstrahlungswinkel |
extrem engstrahlend 5-10° |
| Lichtaustritt |
direkt |
| Klirrfaktor (THD) |
10 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK09 |
| Schutzklasse |
I |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-40..25 °C |
| Max. Systemleistung |
256 W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
2200 K |
| Farbwiedergabeindex CRI |
70-79 |
| Lichtstrom |
26000 lm |
| Bemessungslichtstrom nach IEC 62722-2-1 |
26000 lm |
| Leistungsfaktor |
0,95 |
| Flimmerwert Pst LM |
0,3 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Stroboskopeffektwert SVM |
0,3 |
| Breite |
494 mm |
| Höhe/Tiefe |
291,5 mm |
| Länge |
633 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Anschlussart |
Steckklemme |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
4 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
7 |
| Notstromversorgung integriert |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
960 °C - 30 s |
| Leuchtenlichtausbeute |
102 lm/W |
| Photobiologische Sicherheit nach EN 62471 |
RG2 |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| IFTTT-Unterstützung verfügbar |
nein |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
