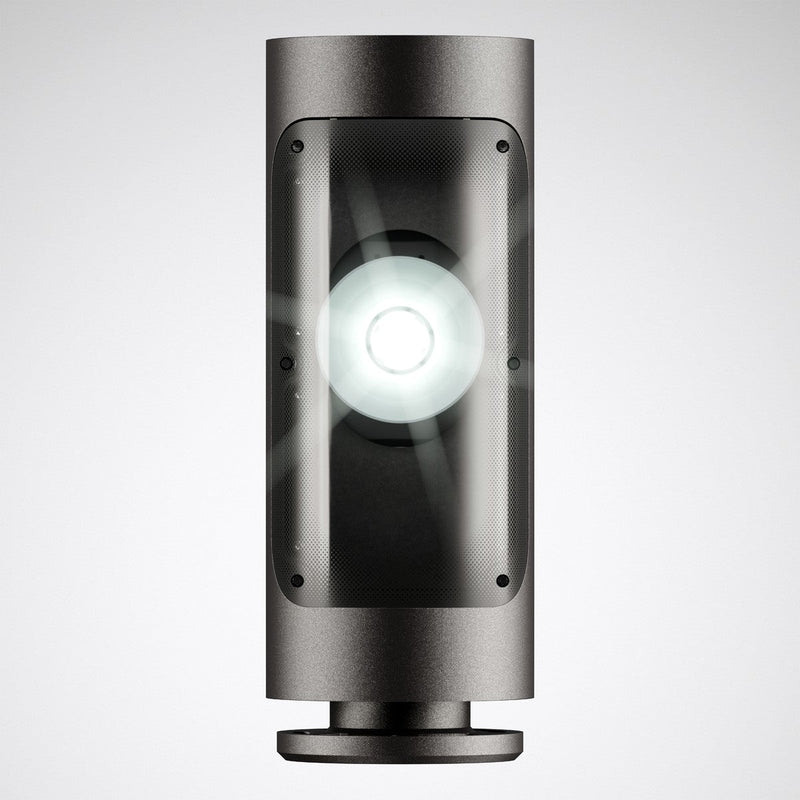

Strahlermodul des modularen, dekorativen Lichtstelensystems CS19. Mit Leistungsreduzierung über Steuerphase. Das Abschalten einer Steuerphase bewirkt eine Einstellung des Leuchtenlichtstroms auf 50 %. Zur Aufsatzmontage auf kompatibles System-Standrohr. Als Einzelanwendung mit Standrohr oder in Kombination mit Standrohr, Leuchtenkopf und Strahlermodul zu verwenden. Kompatible System-Standrohre als separate Einheit in verschiedenen Längen sowie alternativ mit Fußplatte oder Erdstück verfügbar. Mit rotationssymmetrisch tief strahlender Lichtstärkeverteilung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt, mit Lichtstromkonstanthaltung am Ende der Lebensdauer (CLO). Das Chip-on-board LED System mit Reflektor ist in 5° Schritten in einem Bereich von +/- 15° schwenkbar. Bemessungslichtstrom 3200 lm, Bemessungsleistung 21 W, maximale Leuchten-Lichtausbeute 152 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer LCLO (tq 40 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Im Stelen-Modul aus Stahl ist eine Smartbox für die Geräte schutzartgerecht eingelassen. Mit einer klaren, hochschlagfesten PMMA-Abschlussscheibe. Farbe anthrazit (ähnlich DB 703). Seewetter geeignete Beschichtung auf Anfrage. Modulmaß Ø 193,7 mm , h = 520 mm. Weitere Farben sowie Anti-Graffiti-Beschichtung auf Anfrage. Das Modul ist in der Stele um 360° drehbar. Der hohe Designanspruch der Stele wird durch kaschierte, nicht sichtbare Befestigungselemente der Segmente unterstrichen. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK06. Zulässige Umgebungstemperatur (ta): -40 °C bis 40 °C. Windangriffsfläche fw . Gewicht: 17,7 kg. Mit elektronischem Betriebsgerät, schaltbar. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Einbaumontage |
nein |
| Geeignet für Wandmontage |
nein |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Traversenmontage |
nein |
| Geeignet für Podest-/Bodenmontage |
ja |
| Geeignet für Stromschienenmontage |
nein |
| Geeignet für Klemmmontage |
nein |
| Geeignet für Seilsystem |
nein |
| Verstellbarkeit |
drehbar und schwenkbar |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz |
pulverbeschichtet |
| Gehäusefarbe |
anthrazit |
| Werkstoff der Abdeckung |
sonstige |
| Oberfläche gebürstet |
nein |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
ja |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Reflektor |
hochglänzend |
| Lichtverteiler |
Reflektor |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
engstrahlend 11 - 20° |
| Lichtaustritt |
direkt |
| Klirrfaktor (THD) |
10 |
| Bemessungslebensdauer L70/B50 bei 25 °C |
100000 h |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK06 |
| Schutzklasse |
II |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-20..40 °C |
| Max. Systemleistung |
23 W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Lichtstrom |
3200 lm |
| Bemessungslichtstrom nach IEC 62722-2-1 |
3200 lm |
| Leistungsfaktor |
0,9 |
| Flimmerwert Pst LM |
0,3 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Ausstrahlungswinkel einstellbar |
nein |
| Stroboskopeffektwert SVM |
0,3 |
| Höhe/Tiefe |
520 mm |
| Außendurchmesser |
194 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Anschlussart |
sonstige |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
28 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
48 |
| Notstromversorgung integriert |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Leuchtenlichtausbeute |
139 lm/W |
| Photobiologische Sicherheit nach EN 62471 |
RG2 |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| IFTTT-Unterstützung verfügbar |
nein |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Kompatibel mit Apple HomeKit |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
