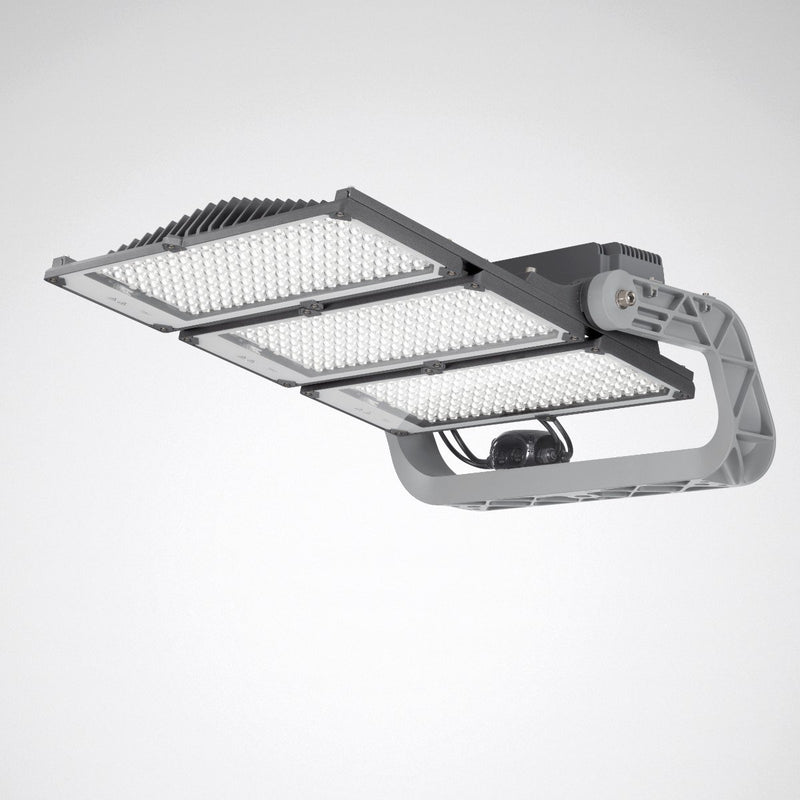

LED-Flutlichtstrahler für Flächenbeleuchtung. Die Leuchte erfüllt die Anforderungen der EN 60598 und ist ausgelegt für Einwirkungen durch Wind nach EN 1991(Eurocode) mit einer Basiswindgeschwindigkeit von bis zu 30m/s (entspricht Windzone 4 in Deutschland) in der Geländekategorie 1. Montagebügel aus Aluminiumdruckguss. Der stabile Montagebügel mit 3 Bohrungen ermöglicht neben einer 2-Punkt-Befestigung auch eine zentrale 1-Punkt-Befestigung. Scheinwerferkopf durch Einpunktmontage am Montagebügel schwenkbar. Sicherung der Schwenkposition durch verzahnte Arretierungen. Scheinwerferkopf und Montagebügel sind bei Auslieferung fertig montiert. Mastmontage für Einzel- und Mehrfachanwendung mittels Zubehör möglich. In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Mit asymmetrisch mittelbreit strahlender Lichtstärkeverteilung. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. LED-System bestehend aus 120 MLT-LED-Modulen mit jeweils 4 LED. Bemessungslichtstrom 190000 lm, Bemessungsleistung 1275 W, maximale Leuchten-Lichtausbeute 149 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 70. Farborttoleranz (initial MacAdam) = 5 SDCM. Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 100.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper und Abschlussscheibenträger aus Aluminiumdruckguss. Abschlussscheibe aus planem Einscheibensicherheitsglas im Trägerrahmen befestigt. Leuchtenkörper (Primärfarbe) und Haltebügel (Zusatzfarbe) farblich abgesetzt. Primärfarbe anthrazit (ähnlich DB 703), Zusatzfarbe silbergrau (ähnlich RAL 9006). Leuchtengehäuse hochwetterfest pulverbeschichtet. Weitere Farbvarianten nach RAL oder DB Farbcode möglich. Maße (L x B): 983 mm x 784 mm, Höhe 346 mm. Ballwurfsicher gemäß DIN 18032-3. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP66, Stoßfestigkeitsgrad nach IEC 62262: IK08. Zulässige Umgebungstemperatur (ta): -40 °C bis 25 °C. Windangriffsfläche fw 0,630 m2. Gewicht: 38,7 kg. Länge der Anschlussleitung: 2000 mm. Mit elektronischem Betriebsgerät zum Schalten und Dimmen der Leuchte mit DMX-Steuerprotokoll. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Stoßspannungsfestigkeit Differential Mode / Common Mode: 10 kV / 10 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Einbaumontage |
nein |
| Geeignet für Wandmontage |
nein |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Traversenmontage |
ja |
| Geeignet für Podest-/Bodenmontage |
ja |
| Geeignet für Stromschienenmontage |
nein |
| Geeignet für Klemmmontage |
nein |
| Geeignet für Seilsystem |
nein |
| Verstellbarkeit |
schwenkbar |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Oberflächenschutz |
lackiert |
| Gehäusefarbe |
grau |
| Werkstoff der Abdeckung |
sonstige |
| Oberfläche gebürstet |
nein |
| Spannungsart |
AC |
| Nennspannung |
220..400 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
ja |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Reflektor |
ohne |
| Lichtverteiler |
Fokuslinse |
| Lichtverteilung |
asymmetrisch |
| Ausstrahlungswinkel |
engstrahlend 11 - 20° |
| Lichtaustritt |
direkt |
| Klirrfaktor (THD) |
10 |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK08 |
| Schutzklasse |
I |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-40..25 °C |
| Max. Systemleistung |
1275 W |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Farbwiedergabeindex CRI |
70-79 |
| Lichtstrom |
190000 lm |
| Bemessungslichtstrom nach IEC 62722-2-1 |
190000 lm |
| Leistungsfaktor |
0,95 |
| Flimmerwert Pst LM |
0,3 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Stroboskopeffektwert SVM |
0,3 |
| Breite |
784 mm |
| Höhe/Tiefe |
346 mm |
| Länge |
983 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
6 |
| Anschlussart |
Steckklemme |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
1 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
1 |
| Notstromversorgung integriert |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
960 °C - 30 s |
| Leuchtenlichtausbeute |
149 lm/W |
| Photobiologische Sicherheit nach EN 62471 |
RG2 |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| IFTTT-Unterstützung verfügbar |
nein |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Kompatibel mit Apple HomeKit |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
