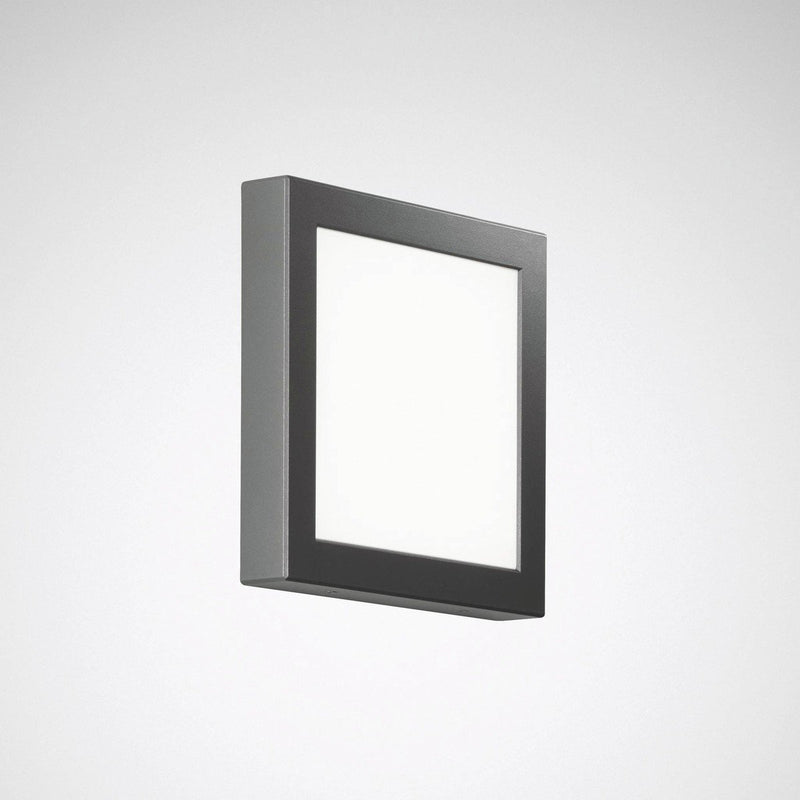

Quadratische LED-Anbauleuchte für Wand- und Deckenmontage mit Schutzart IP65. Die Wandleuchte harmoniert durch optische und technische Konstruktionsmerkmale in ihrer Formensprache mit anderen Leuchten, die im Projekt Anwendung finden können. Ganzheitlich auch im Gebäudeinneren einsetzbar. Befestigung der Leuchte mittels einer Montageplatte aus Aluminiumguss. Optisches System bestehend aus 1-LED Modul, Abschlussscheibe aus 4 mm dickem, gehärtetem Glas, weiß. Mit lambertscher Lichtstärkeverteilung. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Bemessungslichtstrom 750 lm, Bemessungsleistung 14 W, maximale Leuchten-Lichtausbeute 54 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 5 SDCM. Weitere LED-Lichtfarben auf Anfrage verfügbar. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 50.000 h. Flimmern: Pst LM = 1,0 bei Volllast. Leuchtenkörper aus Aluminium-Druckgusskomponenten und Abschlussglas. Leuchtenkörper anodisiert, grundiert und pulverbeschichtet. Oberfläche anthrazit beschichtet (ähnlich DB 703). Auf Anfrage kann der Leuchtenkörper ohne Mehrkosten in nachfolgenden Farben ausgeführt werden: Schwarz texturisiert (Akzo Nobel 8118669, ähnlich RAL 9005, V5), Weiß texturisiert (Akzo Nobel 8158870, ähnlich RAL 9016, V6), Grau texturisiert (Akzo Nobel 8129595, ähnlich RAL 9006, V7). Weitere Farbvarianten nach RAL oder DB Farbcode sind auf Anfrage gegen Mehrpreis möglich. Maße (L x B): 260 mm x 260 mm, Leuchtenhöhe 40 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP65, Stoßfestigkeitsgrad nach IEC 62262: IK07. Zulässige Umgebungstemperatur (ta): -20 °C bis 25 °C. Gewicht: 2,0 kg. Mit elektronischem Betriebsgerät, schaltbar Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Das LED System mit Betriebsgerät ist für den Betrieb an Gleichspannungsnetze geeignet.. Stoßspannungsfestigkeit Differential Mode / Common Mode: 2 kV / 1 kV. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
ja |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Einbaumontage |
nein |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Lichtbandkonfiguration |
nein |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
nein |
| Leuchtmittel |
LED nicht austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Aluminium |
| Gehäusefarbe |
anthrazit |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
230 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
ja |
| Lichtverteiler |
Fokuslinse |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
freistrahlend/diffus |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM5 |
| Lichtaustritt |
direkt |
| Lichtstromrückgang bei mittl. Nutzungsdauer 35.000 h bei 25 °C Umgebungstemp. |
14 % |
| Lichtstromrückgang bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemp. |
20 % |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
27 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
46 |
| Schutzart (IP) |
IP65 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK07 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-20..25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| Mit Luftschlitzen |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
ohne |
| Max. Systemleistung |
14 W |
| Leuchtenlichtausbeute |
54 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
750 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,9 |
| Stroboskopeffektwert SVM |
0,3 |
| Breite |
260 mm |
| Höhe/Tiefe |
40 mm |
| Länge |
260 mm |
| Einbauhöhe/-tiefe |
260 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
10 |
| Photobiologische Sicherheit nach EN 62471 |
sonstige |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Ausstrahlungswinkel einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
