LED-Einbauleuchte für Einzel- oder Lichtbandanwendungen. Sensor IR Micro zur tageslichtabhängigen Regelung und Anwesenheitserfassung. Konstantlichtregelung mit Abschaltfunktion bei ausreichendem Tageslicht. Passiv-Infrarot-Anwesenheitssensor, mit hochsensiblem multisegment Pyrosensoren, mit einstellbarer Ausschaltverzögerungszeit, wahlweise im Automatik Betrieb (automatisch Ein, automatisch Aus) oder Halbautomatik Betrieb (automatisch Aus, manuell Ein). Spezieller IQ-Modus zur automatischen Anpassung der Nachlaufzeit an die Raumnutzung. Elektrische Versorgung über die DALI Schnittstelle des Steuergerätes. Belegt 2 DALI-Teilnehmer. Quadratische Erfassung, Erfassungsquadrate Präsenz max. 4 m x 4 m (16 m2) / Radial max. 4 m x 4 m (16 m2) / Tangential max. 6 m x 6 m (36 m2) bei einer empfohlenen Montagehöhe von 2,8 m, zulässige Montagehöhe 2,5 m bis 4 m. Für den Einbau in gesägte Deckenöffnungen. Mit separat zu bestellendem Einbau-Zubehör auch für die Verwendung in Paneeldecken geeignet (SFlow ZBP L2). Für Paneeldecken im Modul 100. Durchlaufende Lichtbänder durch Verbindung der Leuchtenkörper mittels werkzeugloser Montagetechnik. Optisches System in Micro-Reflektor-Technology (MRX) mit hocheffizienten, aluminiumbedampften Reflektorkammern aus Kunststoff für hohe Entblendung und Effizienz. Dezente seitliche Lichtauskopplung über die gesamte Leuchtenlänge. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 1500 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Mit Tunable White Technologie zur Steuerung der Lichtfarbe mittels separatem Steuersystem (DT8). LED-System und Leuchtenoptik als Baugruppe werkzeuglos in Leuchtenkörper einzurasten. Baugruppe mit Stahlseil vor Absturz bei Montage gesichert. Bemessungslichtstrom 4000 lm, Bemessungsleistung 37 W, maximale Leuchten-Lichtausbeute 108 lm/W. Lichtfarbe Tunable White (warmweiß - tageslichtweiß), ähnlichste Farbtemperatur (CCT) Tunable White (2700 K - 6500 K), allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (ähnlich RAL 9016). Maße (L x B): 1473 mm x 100 mm, Leuchtenhöhe 45 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): -20 °C bis 25 °C. Gewicht: 4,5 kg. Netzseitiger Anschluss erfolgt mittels Steckklemmen. Elektrische Verbindung der Baugruppen erfolgt selbständig. Mit elektronischem Betriebsgerät zum schalten, dimmen und steuern der Lichtfarbe mittels DALI Device Type 8 fähigem Steuergerät. Betriebsgerät gemäß DALI-2-Standard (EN 62386). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
nein |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Einbaumontage |
ja |
| Geeignet für Anbaumontage |
nein |
| Geeignet für Lichtbandkonfiguration |
ja |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz Gehäuse |
pulverbeschichtet |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
hochglänzend |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
ja |
| Dimmung DALI |
ja |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
sonstige |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
breitstrahlend 41-80° |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
19 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
32 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-20..25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| Mit Luftschlitzen |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
37 W |
| Leuchtenlichtausbeute |
108 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
4000 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,95 |
| Stroboskopeffektwert SVM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Breite |
100 mm |
| Höhe/Tiefe |
45 mm |
| Länge |
1473 mm |
| Einbaulänge |
1480 mm |
| Einbaubreite |
86 mm |
| Einbauhöhe/-tiefe |
45 mm |
| Art der Verdrahtung |
mit Durchgangsverdrahtung |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
14 |
| Photobiologische Sicherheit nach EN 62471 |
RG1 |
| Blendbegrenzung (UGR) |
19 |
| Farbtemperatur einstellbar |
stufenlos |
| Lichtstrom einstellbar |
stufenlos |
| Ausstrahlungswinkel einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

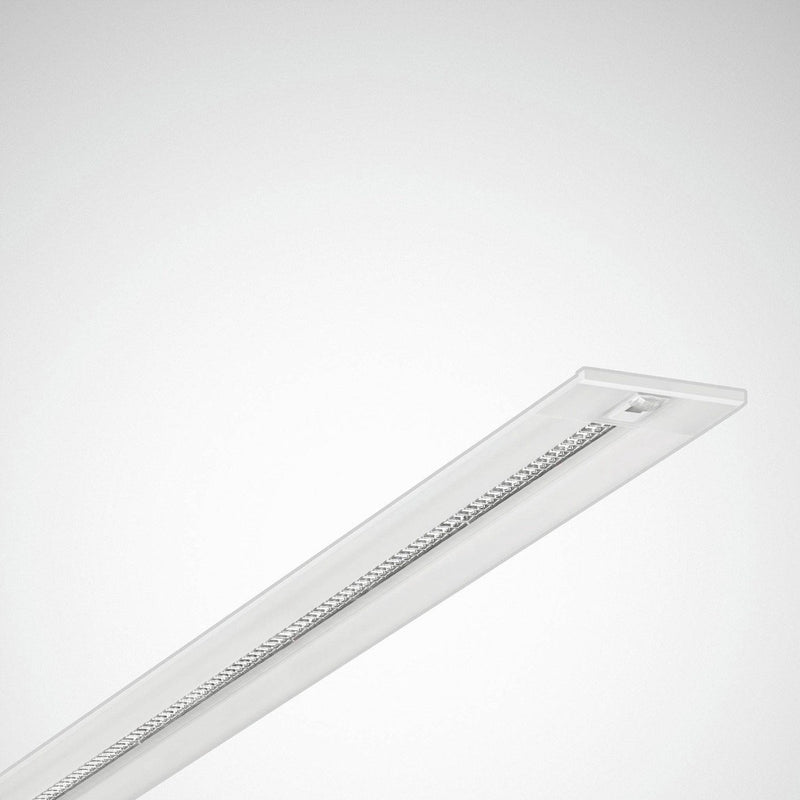

1 x Trilux - Decken-/Wandleuchte LED-Einbauleuchte SFlow C3-L #7920162 HCL, DALI, ws
