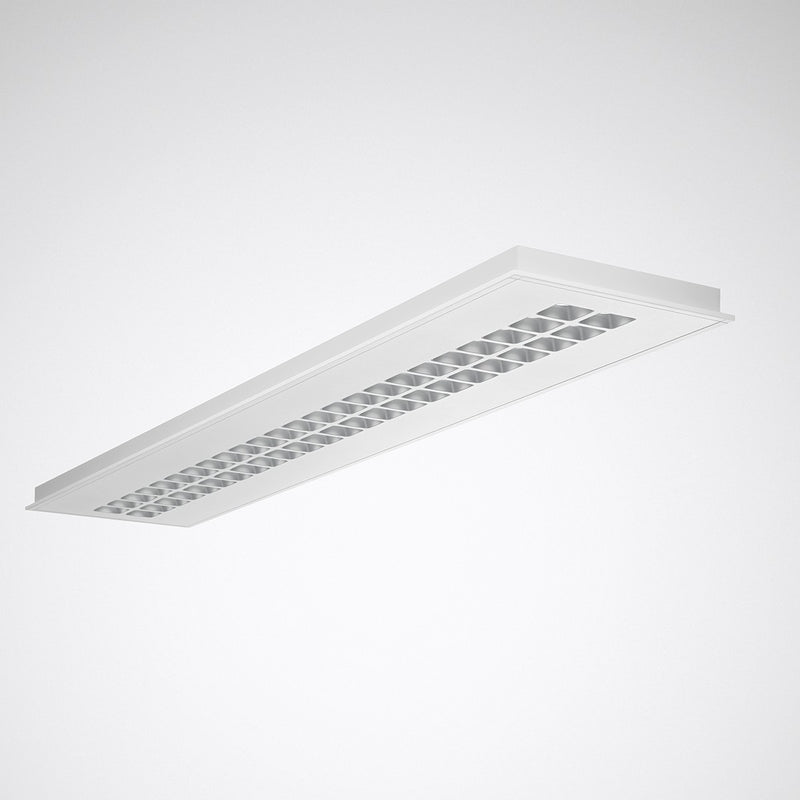

Trilux - Decken-/Wandleuchte LED-Einbauleuchte Creavo M59 #7624351 830, DALI

Rechteckige LED-Deckeneinbauleuchte mit Lichtelementen aus Linsensystemen und kubischen Ablendelementen und hoher Effizienz. Ausführung M59 (312,5 mm x 1550 mm). Für die Verwendung in Systemdecken mit sichtbaren Tragschienen sowie in Verbindung mit einem separat zu bestellenden Zubehör auch zum Einbau in Systemdecken mit verdeckten Tragschienen und gesägten Deckenöffnungen geeignet (ArimoS MRX / Creavo ZBB/2). Die Montage in gesägte Öffnungen mittels Montagezubehör erfordert eine Decken-Materialstärke von > 36 mm. Weiterführende Hinweise zur Leuchtenmontage und deren Befestigung können der Montageanleitung entnommen werden. Das optische System mit einer präzise abgestimmten Kombination aus LED-Linsen und Abblendelementen bewirkt einen sehr hohen Sehkomfort bei sehr hoher lichttechnischer Performance. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 3000 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Mit 48 Lichtelementen, rechteckig ausgeführt (2 x 24). Bemessungslichtstrom 5900 lm, Bemessungsleistung 36 W, maximale Leuchten-Lichtausbeute 164 lm/W. Lichtfarbe warmweiß, ähnlichste Farbtemperatur (CCT) 3000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 100.000 h., Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (ähnlich RAL 9016). Abblendkuben silbergrau, mit feiner Oberflächenstruktur (RAL 7001). Maße (L x B): 1547 mm x 310 mm, Leuchtenhöhe 50 mm. Die Abblendkuben können auf Anfrage in weiteren RAL-Farbtönen ausgeführt werden. Die Farbe der Abblendkuben hat keinen relevanten Einfluss auf die lichttechnischen Merkmale der Leuchte. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 9,8 kg. Leuchten mit Linect® Leuchtenverbindungssystem ausgestattet. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Output Ripple des Betriebsgerätes = 4 % zur effektiven Ansteuerung des LED-Systems und flickerfreiem Licht. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Die Leuchte ist Bestandteil eines Sortiments von Einbau-, Anbau- und Hängeleuchten, die im Erscheinungsbild aufeinander abgestimmt sind. Projektspezifische Ausführungen mit variierenden Leuchtenmerkmalen sind auf Anfrage möglich. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.

Technische Details
Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015	nicht erforderlich
Geeignet für Wandmontage	nein
Geeignet für Pendelaufhängung	nein
Geeignet für Deckenmontage	ja
Geeignet für Einbaumontage	ja
Geeignet für Anbaumontage	nein
Geeignet für Lichtbandkonfiguration	nein
Bildschirmarbeitsplatztauglich nach EN 12464-1	ja
Leuchtmittel	LED austauschbar
Mit Leuchtmittel	ja
Geeignet für Leuchtmittelanzahl	1
Fassung	sonstige
Werkstoff des Gehäuses	Stahl
Oberflächenschutz Gehäuse	pulverbeschichtet
Gehäusefarbe	weiß
Werkstoff der Abdeckung	sonstige
Ausführung des Rasters	ohne
Spannungsart	AC
Nennspannung	220..240 V
Betriebsgerät	elektronischer Trafo
Mit Betriebsgerät	ja
Austauschbares Betriebsgerät	ja
Dimmung 0-10 V	nein
Dimmung 1-10 V	nein
Dimmung DALI-2	ja
Dimmung DALI	ja
Dimmung DMX	nein
Dimmung DSI	nein
Dimmung Potentiometer (geräteintegriert)	nein
Dimmung LineSwitch	nein
Dimmung herstellerspezifisch	nein
Dimmung Netzspannungsmodulation	nein
Dimmung Phasenabschnitt	nein
Dimmung Phasenanschnitt	nein
Dimmung programmierbar	nein
Dimmung RF	nein
Dimmung Sine Wave Reduction	nein
Dimmung Touch and Dim	ja
Dimmung Zigbee	nein
Dimmung mit Push-button	nein
Ohne Dimmfunktion	nein
Lichtverteiler	Fokuslinse
Lichtverteilung	symmetrisch
Ausstrahlungswinkel	mediumstrahlend 21-40°
Farbkonsistenz (McAdam-Ellipse)	SDCM3
Lichtaustritt	direkt
Max. Anzahl der Leuchten Leitungsschutzschalter B16	20
Max. Anzahl der Leuchten Leitungsschutzschalter C16	34
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Schlagfestigkeit	IK03
Schutzklasse	I
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"	nein
Bemessungsumgebungstemperatur nach IEC62722-2-1	25 °C
Geeignet für Notlicht	nein
Notstromversorgung integriert	nein
Mit Bewegungsmelder	nein
Mit Lichtsensor	nein
Abdeckung der Leuchte mit Wärmedämmmaterial möglich	ja
Mit Luftschlitzen	nein
Glühdrahtprüfung nach IEC 60695-2-11	650 °C - 30 s
Max. Systemleistung	36 W
Leuchtenlichtausbeute	164 lm/W
Bemessungslichtstrom nach IEC 62722-2-1	5900 lm
Lichtfarbe	weiß
Farbtemperatur	3000 K
Flimmerwert Pst LM	0,3
Farbwiedergabeindex CRI	80-89
Leistungsfaktor	0,94999999
Stroboskopeffektwert SVM	0,3
Konstant-Lichtstrom-Regelung	nein
Breite	310 mm
Höhe/Tiefe	50 mm
Länge	1547 mm
Einbaulänge	1524 mm
Einbaubreite	287 mm
Einbauhöhe/-tiefe	180 mm
Art der Verdrahtung	Abschluss
Polzahl	5
Anschlussart	Steckklemme
Klirrfaktor (THD)	14
Photobiologische Sicherheit nach EN 62471	RG1
Blendbegrenzung (UGR)	19
Farbtemperatur einstellbar	nein
Lichtstrom einstellbar	nein
Ausstrahlungswinkel einstellbar	nein
Bedienung über Bluetooth	nein
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Lieferumfang:
1 x Trilux - Decken-/Wandleuchte LED-Einbauleuchte Creavo M59 #7624351 830, DALI
