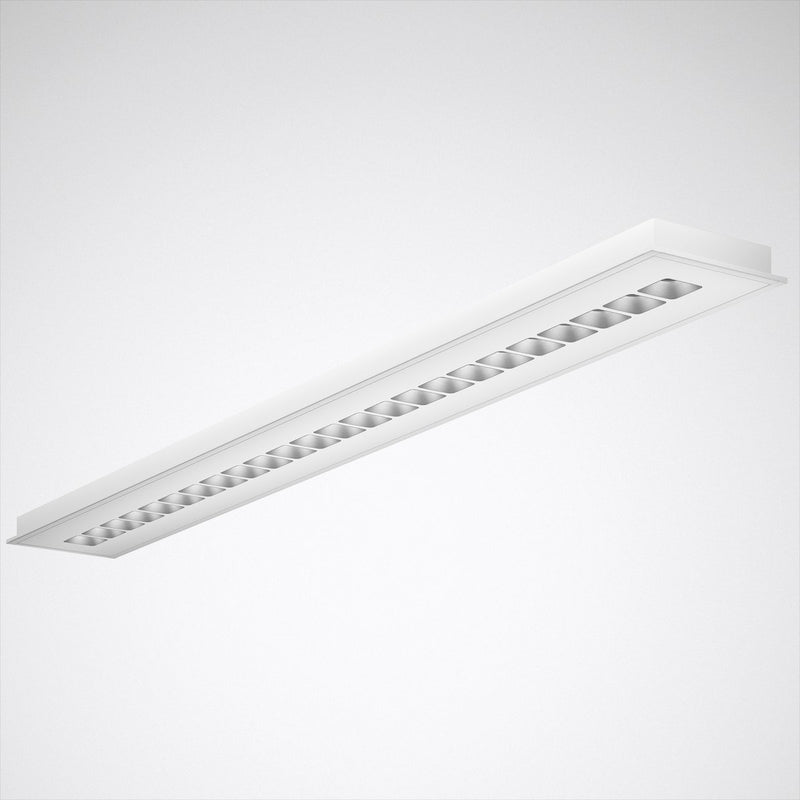

Rechteckige LED-Deckeneinbauleuchte mit Lichtelementen aus Linsensystemen und kubischen Ablendelementen und hoher Effizienz. Ausführung M39 (185 mm x 1550 mm). Für die Verwendung in Systemdecken mit sichtbaren Tragschienen sowie in Verbindung mit einem separat zu bestellenden Zubehör auch zum Einbau in Systemdecken mit verdeckten Tragschienen und gesägten Deckenöffnungen geeignet (Creavo/Opendo ZBB, 1144900) oder zum Einbau in Paneeldecken Modul 100 (Creavo/Opendo M36/37 Paneel M100, 8498400 bzw. Creavo/Opendo M38/39 Paneel M100, 8498500). Die Montage in gesägten Öffnungen mittels Montagezubehör erfordert eine Decken-Materialstärke von min. 18 mm. Weiterführende Hinweise zur Leuchtenmontage und deren Befestigung können der Montageanleitung entnommen werden. Das optische System mit einer präzise abgestimmten Kombination aus LED-Linsen und Abblendelementen bewirkt einen sehr hohen Sehkomfort bei sehr hoher lichttechnischer Performance. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 16. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 1500 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Mit 24 Lichtelementen, rechteckig ausgeführt (1 x 24). Bemessungslichtstrom 3800 lm, Bemessungsleistung 24 W, maximale Leuchten-Lichtausbeute 158 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 100.000 h., Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (ähnlich RAL 9016). Abblendkuben silbergrau, mit feiner Oberflächenstruktur (RAL 7001). Maße (L x B): 1547 mm x 184 mm, Leuchtenhöhe 90 mm. Die Abblendkuben können auf Anfrage in weiteren RAL-Farbtönen ausgeführt werden. Die Farbe der Abblendkuben hat keinen relevanten Einfluss auf die lichttechnischen Merkmale der Leuchte. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 7,5 kg. Leuchten mit Linect® Leuchtenverbindungssystem ausgestattet. Mit elektronischem Betriebsgerät, schaltbar. Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Output Ripple des Betriebsgerätes = 4 % zur effektiven Ansteuerung des LED-Systems und flickerfreiem Licht. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Die Leuchte ist Bestandteil eines Sortiments von Einbau-, Anbau- und Hängeleuchten, die im Erscheinungsbild aufeinander abgestimmt sind. Projektspezifische Ausführungen mit variierenden Leuchtenmerkmalen sind auf Anfrage möglich. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
nein |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Einbaumontage |
ja |
| Geeignet für Anbaumontage |
nein |
| Geeignet für Lichtbandkonfiguration |
nein |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz Gehäuse |
pulverbeschichtet |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
nein |
| Dimmung DALI |
nein |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
ja |
| Lichtverteiler |
Fokuslinse |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
mediumstrahlend 21-40° |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
20 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
34 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| Mit Luftschlitzen |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
24 W |
| Leuchtenlichtausbeute |
158 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
3800 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,9 |
| Stroboskopeffektwert SVM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Breite |
184 mm |
| Höhe/Tiefe |
90 mm |
| Länge |
1547 mm |
| Einbaulänge |
1530 mm |
| Einbaubreite |
167 mm |
| Einbauhöhe/-tiefe |
160 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
3 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
14 |
| Photobiologische Sicherheit nach EN 62471 |
RG1 |
| Blendbegrenzung (UGR) |
16 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Ausstrahlungswinkel einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:
1 x Trilux - Decken-/Wandleuchte LED-Einbauleuchte Creavo M39 #7626740 840
