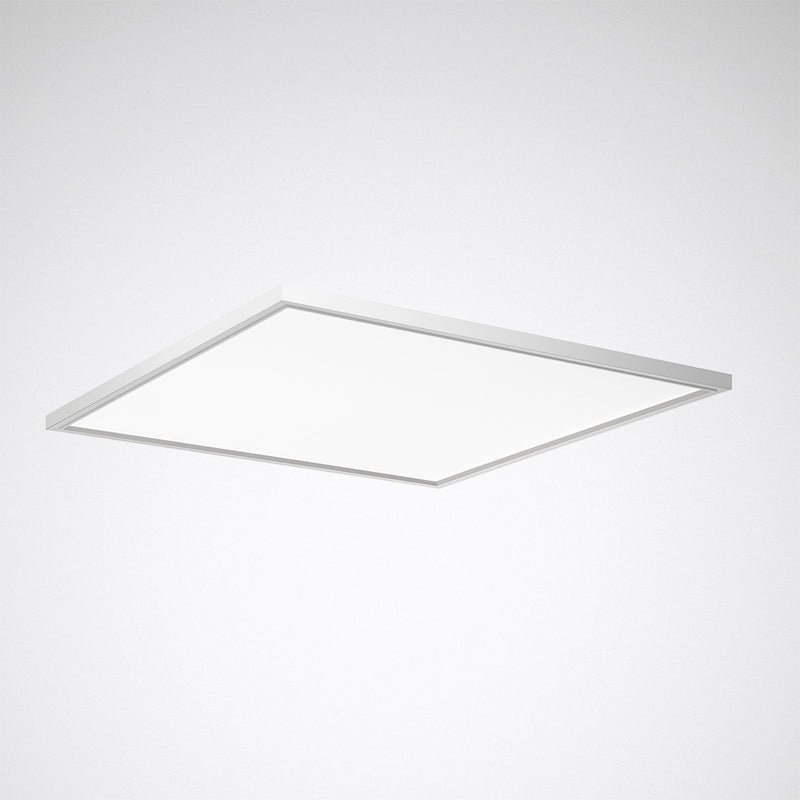

Trilux - Decken-/Wandleuchte LED-Einbauleuchte ArimoFit M73#7529051 4000K, DALI

Quadratische LED-Einbauleuchte mit mikroprismatischer Abdeckung PW. Ausführung M73 (600 mm x 600mm). Optional kann die Leuchte mit einem Notlichtsystem für den Deckeneinbau mit einer Notlichtbetriebsdauer von 3 Stunden ausgestattet werden. In der Betriebsart Notlicht beträgt der Leuchtenlichtstrom 575 lm. Erzeugung einer tieferen Raumwirkung. Für Systemdecken mit sichtbaren Tragschienen. Der Leuchtenkörper schließt raumseitig mit dem Deckensystem bündig ab. Der als Zubehör optional verfügbare Sky-Rahmen bewirkt einen raumatmosphärischen Tiefeneffekt in der klassischen, flachen Moduldecke, die 3-dimensionale Kontur eines Oberlichts wird nachgebildet. Das optische System besteht aus einer hocheffizienten PMMA-Abdeckung mit Mikroprismatik. Die mikrostrukturierte PMMA-Prismen-Oberfläche des optischen Systems wirkt entblendend, ist vergilbungsfrei und trübt nicht ein. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 3000 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt. Individuelle Gestaltung der Lichtaustrittsfläche (z.B. durch Druck) und weitere Sonderlösungen auf Anfrage möglich. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Bemessungslichtstrom 4200 lm, Bemessungsleistung 29 W, maximale Leuchten-Lichtausbeute 145 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 90. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 100.000 h., Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Aluminium-Strangpressprofil. Oberfläche weiß beschichtet (ähnlich RAL 9016). Leuchtenmaße (L x B x H): 596 mm, 596 mm, 22 mm. Das schmale Flankenprofil schließt bündig mit der Tragschiene ab. Zur Erzeugung eines Tiefeneffektes in der Decke ist der Leuchtenrahmen 3-dimensional profiliert. Leuchte mit Dämmmaterial bei ta 25°C abdeckbar, ta35 °C ohne Dämmmaterial ebenfalls nutzbar. Schutzklasse (EN 61140): II, Schutzart (DIN EN 60529): IP20, Schutzart raumseitig: IP40, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 3,4 kg. Verpolungssicher Schnellanschluss mit Netzweiterleitung bis Ø 2,5 mm2. Anschluss des Vorschaltgerätes an Leuchte mittels Steckverbindung (Plug and Play). Das Verpackungskonzept der Leuchte ermöglicht die separate Entnahme des Betriebsgeräts zur Vormontage, die weiteren Bestandteile der Leuchte bleiben bis zur Endmontage geschützt. Mit externem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Output Ripple des Betriebsgerätes = 4 % zur effektiven Ansteuerung des LED-Systems und flickerfreiem Licht. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Die Leuchte ist Bestandteil eines Sortiments von Einbau-, Anbau- und Hängeleuchten, die im Erscheinungsbild aufeinander abgestimmt sind. Die Anwendungsvielfalt der Produktreihe wird durch Varianten im Bereich der Lichtstrompakete, Lichtverteilungskurven und Schutzarten zusätzlich unterstrichen. Auf Anfrage kann das Basis-Sortiment um projektspezifische Leuchten-Merkmale erweitert werden. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.

Technische Details
Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015	nicht erforderlich
Geeignet für Wandmontage	nein
Geeignet für Pendelaufhängung	nein
Geeignet für Deckenmontage	ja
Geeignet für Einbaumontage	ja
Geeignet für Anbaumontage	nein
Geeignet für Lichtbandkonfiguration	nein
Bildschirmarbeitsplatztauglich nach EN 12464-1	ja
Leuchtmittel	LED austauschbar
Mit Leuchtmittel	ja
Geeignet für Leuchtmittelanzahl	1
Fassung	sonstige
Werkstoff des Gehäuses	Aluminium
Oberflächenschutz Gehäuse	pulverbeschichtet
Gehäusefarbe	weiß
Werkstoff der Abdeckung	sonstige
Ausführung des Rasters	ohne
Spannungsart	AC
Nennspannung	220..240 V
Betriebsgerät	elektronischer Trafo
Mit Betriebsgerät	ja
Austauschbares Betriebsgerät	ja
Dimmung 0-10 V	nein
Dimmung 1-10 V	nein
Dimmung DALI-2	ja
Dimmung DALI	ja
Dimmung DMX	nein
Dimmung DSI	nein
Dimmung Potentiometer (geräteintegriert)	nein
Dimmung LineSwitch	nein
Dimmung herstellerspezifisch	nein
Dimmung Netzspannungsmodulation	nein
Dimmung Phasenabschnitt	nein
Dimmung Phasenanschnitt	nein
Dimmung programmierbar	nein
Dimmung RF	nein
Dimmung Sine Wave Reduction	nein
Dimmung Touch and Dim	ja
Dimmung Zigbee	nein
Dimmung mit Push-button	nein
Ohne Dimmfunktion	nein
Lichtverteiler	sonstige
Lichtverteilung	symmetrisch
Ausstrahlungswinkel	breitstrahlend 41-80°
Farbkonsistenz (McAdam-Ellipse)	SDCM3
Lichtaustritt	direkt
Bemessungslebensdauer L70/B50 bei 25 °C	100000 h
Max. Anzahl der Leuchten Leitungsschutzschalter B16	28
Max. Anzahl der Leuchten Leitungsschutzschalter C16	40
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Schlagfestigkeit	IK03
Schutzklasse	II
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"	nein
Bemessungsumgebungstemperatur nach IEC62722-2-1	25 °C
Geeignet für Notlicht	nein
Notstromversorgung integriert	nein
Mit Bewegungsmelder	nein
Mit Lichtsensor	nein
Abdeckung der Leuchte mit Wärmedämmmaterial möglich	ja
Mit Luftschlitzen	nein
Glühdrahtprüfung nach IEC 60695-2-11	650 °C - 30 s
Max. Systemleistung	36 W
Leuchtenlichtausbeute	117 lm/W
Bemessungslichtstrom nach IEC 62722-2-1	4200 lm
Lichtfarbe	weiß
Farbtemperatur	4000 K
Flimmerwert Pst LM	0,3
Farbwiedergabeindex CRI	90-100
Leistungsfaktor	0,95
Stroboskopeffektwert SVM	0,3
Konstant-Lichtstrom-Regelung	nein
Breite	596 mm
Höhe/Tiefe	22 mm
Länge	596 mm
Einbaulänge	596 mm
Einbaubreite	596 mm
Einbauhöhe/-tiefe	160 mm
Art der Verdrahtung	Abschluss
Polzahl	5
Anschlussart	Steckklemme
Klirrfaktor (THD)	14
Photobiologische Sicherheit nach EN 62471	RG0
Blendbegrenzung (UGR)	19
Farbtemperatur einstellbar	nein
Lichtstrom einstellbar	nein
Ausstrahlungswinkel einstellbar	nein
Bedienung über Bluetooth	nein
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Lieferumfang:
1 x Trilux - Decken-/Wandleuchte LED-Einbauleuchte ArimoFit M73#7529051 4000K, DALI
