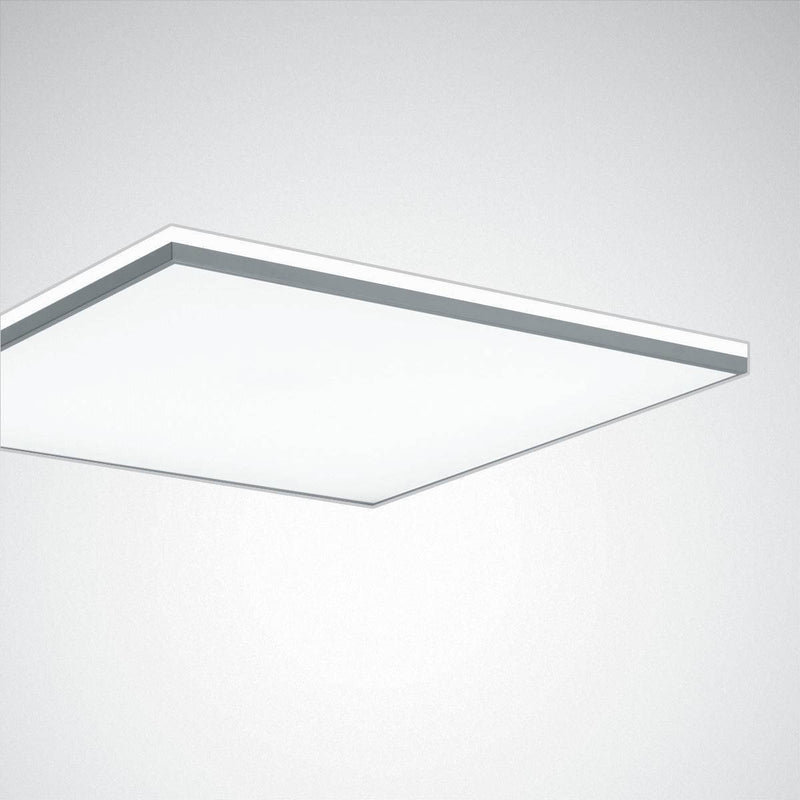

LED-Halbeinbauleuchte mit mikroprismatischer Abdeckung CDP. Ausführung M84 (625 mm x 625 mm). Universell einsetzbar in gesägte Einbauöffnungen und in Systemdecken mit verdeckten oder sichtbaren Tragschienen. Einbau in Systemdecken mit asymmetrischen, verdeckten Tragschienen auf Anfrage. Für Systemmaß 625 mm x 625 mm. Für Deckenausschnitte 605 mm x 605 mm, Einbautiefe = 75 mm. Für den Einbau in gesägte Einbauöffnungen und in Systemdecken mit verdeckten Tragschienen wir ein separat zu bestellender Satz Belviso C2 CBB Befestigungsbügel benötigt. Mit hocheffizienter Mikroprismatik CDP. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmarbeitsplatzgerecht gemäß EN 12464-1 Vollkommen harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt. Mit Tunable White Technologie zur Steuerung der Lichtfarbe mittels separatem Steuersystem (DT8). LED-Paneele bestückt mit LED der Lichtfarbe warmweiß und tageslichtweiß. Ansteuerung von LED-Gruppen unterschiedlicher Lichtfarbe ist getrennt ausgeführt. Bemessungslichtstrom 4050 lm, Bemessungsleistung 28 W, maximale Leuchten-Lichtausbeute 145 lm/W. Lichtfarbe Tunable White (warmweiß - tageslichtweiß), ähnlichste Farbtemperatur (CCT) Tunable White (3000 K - 6500 K), allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (ähnlich RAL 9016). Mit umlaufender, exklusiver Lichtrahmung. Maße (L x B): 620 mm x 620 mm, Leuchtenhöhe 72 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK06, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): -20 °C bis 25 °C. Gewicht: 9,8 kg. Mit elektronischem Betriebsgerät zum schalten, dimmen und steuern der Lichtfarbe mittels DALI Device Type 8 fähigem Steuergerät. Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
nein |
| Geeignet für Pendelaufhängung |
nein |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Einbaumontage |
ja |
| Geeignet für Anbaumontage |
nein |
| Geeignet für Lichtbandkonfiguration |
nein |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz Gehäuse |
pulverbeschichtet |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
230..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
ja |
| Dimmung DALI |
ja |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
ja |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
sonstige |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
breitstrahlend 41-80° |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
20 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
34 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK06 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
-20..25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
nein |
| Mit Luftschlitzen |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
29 W |
| Leuchtenlichtausbeute |
141 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
4100 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,95 |
| Stroboskopeffektwert SVM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Breite |
620 mm |
| Höhe/Tiefe |
72 mm |
| Länge |
620 mm |
| Einbaulänge |
605 mm |
| Einbaubreite |
605 mm |
| Einbauhöhe/-tiefe |
75 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
14 |
| Photobiologische Sicherheit nach EN 62471 |
RG0 |
| Blendbegrenzung (UGR) |
19 |
| Farbtemperatur einstellbar |
stufenlos |
| Lichtstrom einstellbar |
stufenlos |
| Ausstrahlungswinkel einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
