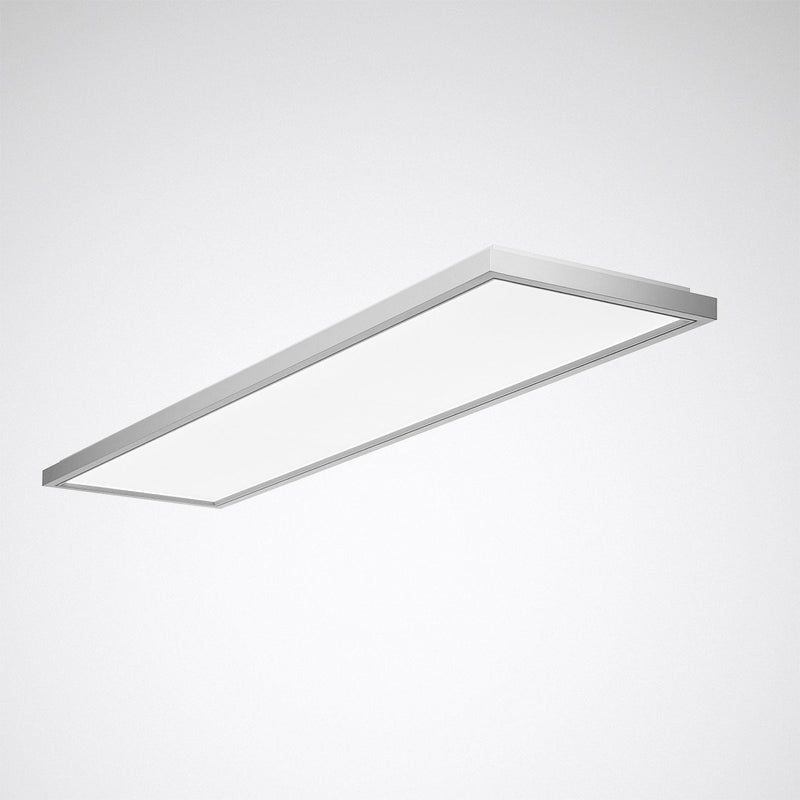

Rechteckige LED-Anbauleuchte mit mikroprismatischer Abdeckscheibe PW19. Für die Montage an Decken und Überhängen sowie die horizontale Wandmontage in Innenräumen. Mit separat zu bestellendem Zubehör auch für die abgehängte Montage geeignet (ArimoFit D... ZST.... 2000). Das optische System besteht aus einer hocheffizienten PMMA-Abdeckung mit Mikroprismatik. Die mikrostrukturierte PMMA-Prismen-Oberfläche des optischen Systems wirkt entblendend, ist vergilbungsfrei und trübt nicht ein. Mit symmetrisch begrenzt breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L = 3000 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum.. Harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt. Individuelle Gestaltung der Lichtaustrittsfläche (z.B. durch Druck) und weitere Sonderlösungen auf Anfrage möglich. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Bemessungslichtstrom 4200 lm, Bemessungsleistung 32 W, maximale Leuchten-Lichtausbeute 131 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 100.000 h., Mittlere Bemessungslebensdauer L90 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Die Anbauleuchte besteht aus einem Montagekörper mit Anschlusseinheit, Schnellsteckverbindung und dem Betriebsgerät sowie einer aufgesetzten Leuchteneinheit mit LED-System, Abdeckscheibe, Schnellsteckverbindung und Rahmen. Oberfläche silbergrau beschichtet (ähnlich RAL 9006). Maße (L x B): 1232 mm x 294 mm, Höhe 42 mm. Der Rahmen ist 3-dimensional profiliert. Der Hinterschnitt erzeugt eine Schattenfuge und reduziert die wahrgenommene Gesamthöhe. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP40, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 7,7 kg. Das Verpackungskonzept der Leuchte ermöglicht die separate Entnahme des Betriebsgeräts zur Vormontage, die weiteren Bestandteile der Leuchte bleiben bis zur Endmontage geschützt. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Die ENEC-Zertifizierung durch eine unabhängige Prüfstelle ist in Vorbereitung. Die Leuchte ist Monitoring ready (MOR) und liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung. Sie ist damit kompatibel zu den TRILUX Monitoring Services. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Die Leuchte ist Bestandteil eines Sortiments von Einbau-, Anbau- und Hängeleuchten, die im Erscheinungsbild aufeinander abgestimmt sind. Die Anwendungsvielfalt der Produktreihe wird durch Varianten im Bereich der Lichtstrompakete, Lichtverteilungskurven und Schutzarten zusätzlich unterstrichen. Auf Anfrage kann das Basis-Sortiment um projektspezifische Leuchten-Merkmale erweitert werden. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
ja |
| Geeignet für Pendelaufhängung |
ja |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Einbaumontage |
nein |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Lichtbandkonfiguration |
nein |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
ja |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz Gehäuse |
pulverbeschichtet |
| Gehäusefarbe |
Aluminium |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
ja |
| Dimmung DALI |
ja |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
ja |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
sonstige |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
breitstrahlend 41-80° |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
20 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
34 |
| Schutzart (IP) |
IP40 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
32 W |
| Leuchtenlichtausbeute |
131 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
4200 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,95 |
| Stroboskopeffektwert SVM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Breite |
294 mm |
| Höhe/Tiefe |
42 mm |
| Länge |
1232 mm |
| Art der Verdrahtung |
geeignet für Durchgangsverdrahtung |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
14 |
| Photobiologische Sicherheit nach EN 62471 |
RG0 |
| Farbtemperatur einstellbar |
nein |
| Lichtstrom einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:
1 x Trilux - Decken-/Wandleuchte LED-Anbauleuchte ArimoFit G2 #8164451 840, DALI, silber
