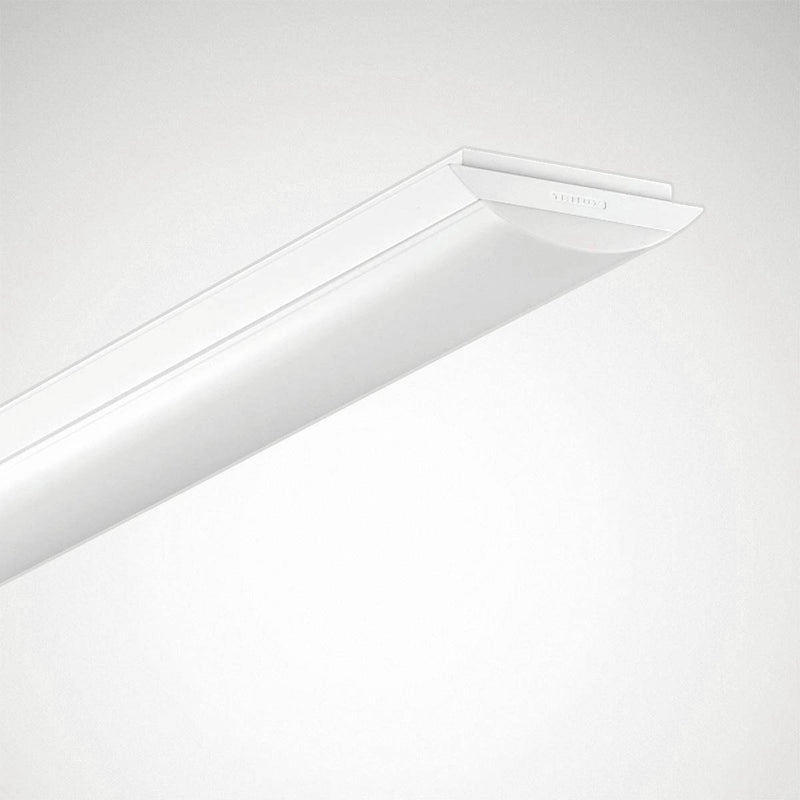

LED-Anbauleuchten für Decken- und Wandmontage. Mit integriertem LiveLink WiFi Steuergerät für tageslichtabhängige Regelung und Anwesenheitserfassung sowie WLAN-Modul für eine sichere Inbetriebnahme und Bedienung (WPA2 Verschlüsselung). Vordefinierte Raumkonfigurationen (Use Cases) mit allen planungsrelevanten Daten ermöglichen eine einfache und schnelle Inbetriebnahme. Ansteuerung von bis zu 64 DALI Teilnehmern. Die Inbetriebnahme erfolgt mit Hilfe der Inbetriebnahme App LiveLink Install für Tablet-PCs. In Verbindung mit Einbauzubehör auch für gesägte Deckenausschnitte geeignet. Abgehängte Montage über optionales Zubehör möglich. Abdeckwanne aus opalem, transluzenten PMMA mit innen liegender Prismenstruktur. Mit lambertscher Lichtstärkeverteilung. Mit Tunable White Technologie zur Steuerung der Lichtfarbe mittels separatem Steuersystem (DT8). Bemessungslichtstrom 4900 lm, Bemessungsleistung 33 W, maximale Leuchten-Lichtausbeute 152 lm/W. Lichtfarbe Tunable White (warmweiß - tageslichtweiß), ähnlichste Farbtemperatur (CCT) Tunable White (2700 K - 6500 K), allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80 (tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Flimmern: Pst LM = 1,0 bei Volllast. Stroboskop-Effekt: SVM = 0,4 bei Volllast. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (ähnlich RAL 9016). Stahlblech, konturenkonform an konvexe Wannenform angepasst, mit integriertem Leitungskanal für Netzzu- und -weiterleitung. Maße (L x B): 1497 mm x 212 mm, Leuchtenhöhe 70 mm. Kunststoff-Kopfstücke farblich auf Leuchtenkörper abgestimmt. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP50, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Zulässige Umgebungstemperatur (ta): 25 °C . Gewicht: 6,4 kg. Mit elektronischem Betriebsgerät zum schalten, dimmen und steuern der Lichtfarbe mittels DALI Device Type 8 fähigem Steuergerät. Betriebsgerät gemäß DALI-2-Standard (EN 62386). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Zur Steuerung der Lichtfarben wird ein separat zu bestellender Dali-Steuerbaustein benötigt. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
| Technische Details |
|---|
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Geeignet für Wandmontage |
ja |
| Geeignet für Pendelaufhängung |
ja |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Einbaumontage |
ja |
| Geeignet für Anbaumontage |
ja |
| Geeignet für Lichtbandkonfiguration |
ja |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 |
nein |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
sonstige |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz Gehäuse |
pulverbeschichtet |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
sonstige |
| Ausführung des Rasters |
ohne |
| Spannungsart |
AC |
| Nennspannung |
220..240 V |
| Betriebsgerät |
elektronischer Trafo |
| Mit Betriebsgerät |
ja |
| Austauschbares Betriebsgerät |
ja |
| Dimmung 0-10 V |
nein |
| Dimmung 1-10 V |
nein |
| Dimmung DALI-2 |
ja |
| Dimmung DALI |
ja |
| Dimmung DMX |
nein |
| Dimmung DSI |
nein |
| Dimmung Potentiometer (geräteintegriert) |
nein |
| Dimmung LineSwitch |
nein |
| Dimmung herstellerspezifisch |
nein |
| Dimmung Netzspannungsmodulation |
nein |
| Dimmung Phasenabschnitt |
nein |
| Dimmung Phasenanschnitt |
nein |
| Dimmung programmierbar |
nein |
| Dimmung RF |
nein |
| Dimmung Sine Wave Reduction |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung Zigbee |
nein |
| Dimmung mit Push-button |
nein |
| Ohne Dimmfunktion |
nein |
| Lichtverteiler |
Diffusorlinse/-optik/-panel |
| Lichtverteilung |
symmetrisch |
| Ausstrahlungswinkel |
freistrahlend/diffus |
| Farbkonsistenz (McAdam-Ellipse) |
SDCM3 |
| Lichtaustritt |
direkt |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 |
19 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 |
32 |
| Schutzart (IP) |
IP50 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK03 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Bemessungsumgebungstemperatur nach IEC62722-2-1 |
25 °C |
| Geeignet für Notlicht |
nein |
| Notstromversorgung integriert |
nein |
| Mit Bewegungsmelder |
nein |
| Mit Lichtsensor |
nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich |
ja |
| Mit Luftschlitzen |
nein |
| Glühdrahtprüfung nach IEC 60695-2-11 |
650 °C - 30 s |
| Max. Systemleistung |
33 W |
| Leuchtenlichtausbeute |
152 lm/W |
| Bemessungslichtstrom nach IEC 62722-2-1 |
5000 lm |
| Lichtfarbe |
weiß |
| Farbtemperatur |
4000 K |
| Flimmerwert Pst LM |
0,3 |
| Farbwiedergabeindex CRI |
80-89 |
| Leistungsfaktor |
0,95 |
| Stroboskopeffektwert SVM |
0,3 |
| Konstant-Lichtstrom-Regelung |
nein |
| Breite |
212 mm |
| Höhe/Tiefe |
70 mm |
| Länge |
1497 mm |
| Einbaulänge |
1472 mm |
| Einbaubreite |
190 mm |
| Einbauhöhe/-tiefe |
22 mm |
| Art der Verdrahtung |
Abschluss |
| Polzahl |
5 |
| Anschlussart |
Steckklemme |
| Klirrfaktor (THD) |
14 |
| Photobiologische Sicherheit nach EN 62471 |
RG0 |
| Blendbegrenzung (UGR) |
22 |
| Farbtemperatur einstellbar |
stufenlos |
| Lichtstrom einstellbar |
stufenlos |
| Ausstrahlungswinkel einstellbar |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
