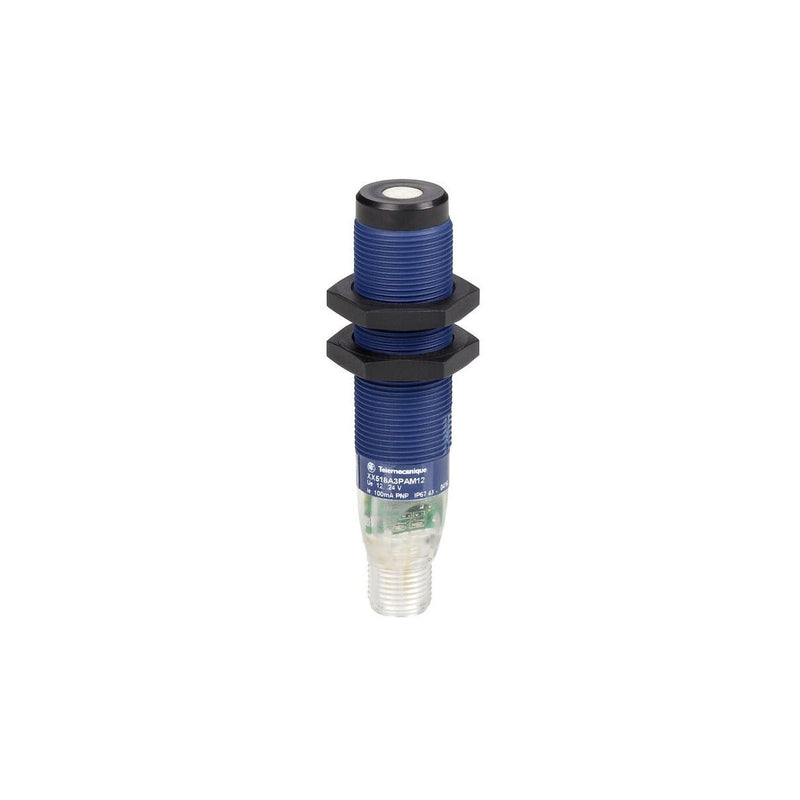

OsiSense XX Ultraschall-Reflexsensoren. Ultraschallsensor, M18, Reflexionsschranke. Abmessungen M18 mm, Anschluss M12-Stecker,4-polig, Ausgang NO, Funktion PNP, Reichweite 0-500, Schutzart IP 67. Sofort einsetzbare Reflexionssensoren mit nur einem Teach einstellbar. Kein Reflektor erforderlich, das Ultraschallsignal wird von der Gegenseite reflektiert. Reichweite 0,5 m oder 1 m, Schaltabstand anpassbar. M18, M30, Kombigehäuse aus hochwertigem Kunststoff, 80 x 80 mm. Spannungsversorgung DC 24 V. Betriebstemperatur -20 °C bis +80 °C. Zertifizierung cULus basierend auf UL 61010-1. Die Ultraschallerfassung basiert auf einer Zeitmessung zwischen dem Sendezeitpunkt einer Schallwelle (Druckwelle) und dem Empfangszeitpunkt ihres Echos (reflektierte Schallwelle). Ultraschallsensoren ermöglichen dadurch die berührungslose Erfassung beliebiger Objekte, unabhängig vom Material (Metall, Kunststoff, Holz, Karton, - ), der Farbe, dem Aggregatzustand (fest, flüssig, pulverförmig, - ) und der Transparenz. Das Fehlen beweglicher Teile gewährleistet eine hohe Lebensdauer der Geräte.
| Technische Details |
|---|
| Ausführung des Analogausgangs |
sonstige |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
Schließer (NO) |
| Blindzone |
0 mm |
| Breite des Sensors |
18 mm |
| Höhe des Sensors |
18 mm |
| Länge des Sensors |
79 mm |
| Durchmesser des Sensors |
18 mm |
| Einstellbarer Abstand |
0..508 mm |
| Einstellverfahren |
Teach-In |
| Messbereich Länge |
0..508 mm |
| Schutzart (IP) |
IP67 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
sonstige |
| Gehäusebauform |
Zylinder, Gewinde |
| Standard für Schnittstellen |
sonstige |
| Leerlaufstrom |
40 mA |
| Relative Linearitätsabweichung |
0 % |
| Max. Ausgangsstrom |
100 mA |
| Umgebungstemperatur |
-20..65 °C |
| Versorgungsspannung |
12..24 V |
| Relative Wiederholgenauigkeit |
1,27 % |
| Schaltfrequenz |
40 Hz |
| Spannungsart |
DC |
| Synchronisation möglich |
nein |
| Werkstoff der aktiven Fläche des Sensors |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoff des Kabelmantels |
sonstige |
Lieferumfang:
1 x Ultraschallsensor XXB18A3PAM12
