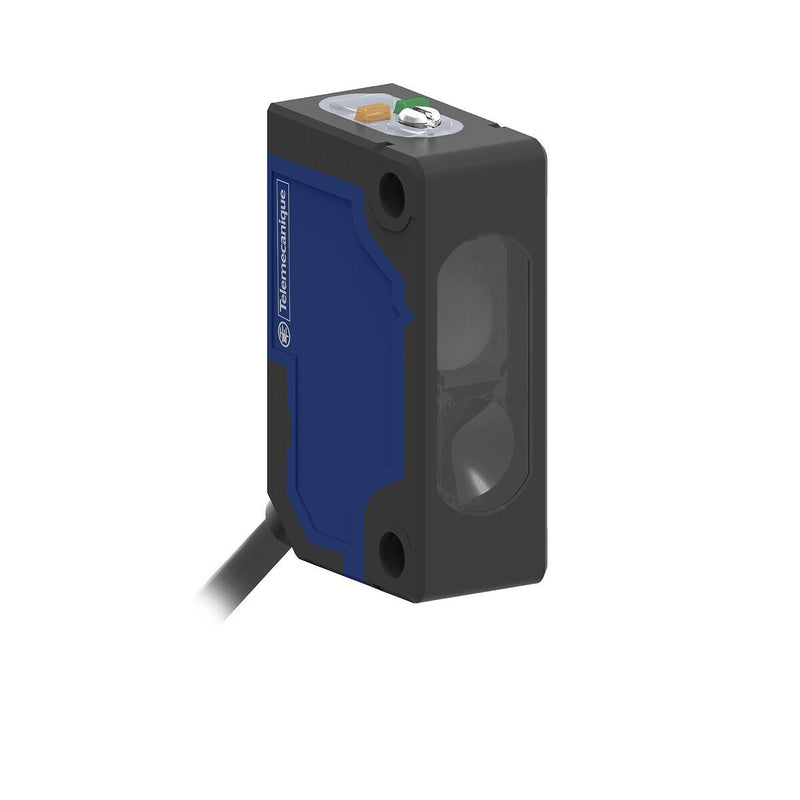

Dieses Produkt ist Teil der XUM-Reihe, einem Angebot von Miniatur-Lichtschranken. Dieses Produkt entspricht einer Reflexions-Lichtschranke mit Pol-Filter und einstellbarer Empfindlichkeit, Hell-Dunkel-Funktion (NC/NO) und einem PNP-Digitalausgang. Er verfügt über ein 2 Meter langes PVC-Kabel (3 Adern). Die Nennversorgungsspannung beträgt 12 bis 24 VDC und hat einen Schutz gegen Verpolung. Dieser robuste Sensor ermöglicht eine schnelle Installation auf kleinstem Raum, selbst in rauen Industrieanwendungen. Er bietet einen Betriebsschaltabstand von 6,7 m und einen maximalen Schaltabstand von 8 m. Das Produkt entspricht der Schutzart IP65 und IP67 und kann bei einer Umgebungstemperatur von -30°C bis +55°C eingesetzt werden.
| Technische Details |
|---|
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
6700 mm |
| Max. Schaltabstand |
8000 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Anzahl der sicheren Halbleiter-Ausgänge |
1 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Kabel axial |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
programmierbar/konfigurierbar |
| Betriebsmittel-Schutzklasse |
Schutzklasse 0 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Sonderbauform |
| Breite des Sensors |
10,8 mm |
| Höhe des Sensors |
31,5 mm |
| Länge des Sensors |
19,5 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
100 mA |
| Min. Reflektorabstand |
50 mm |
| Umgebungstemperatur |
-30..55 °C |
| Reaktionszeit |
0,5 ms |
| Reichweite des Schutzfeldes |
6,7 m |
| Schaltfrequenz |
1000 Hz |
| Sicherheitstyp nach IEC 61496-1 |
1 |
| Bemessungssteuerspeisespannung Us bei DC |
12..24 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Lichtart |
Rotlicht polarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
