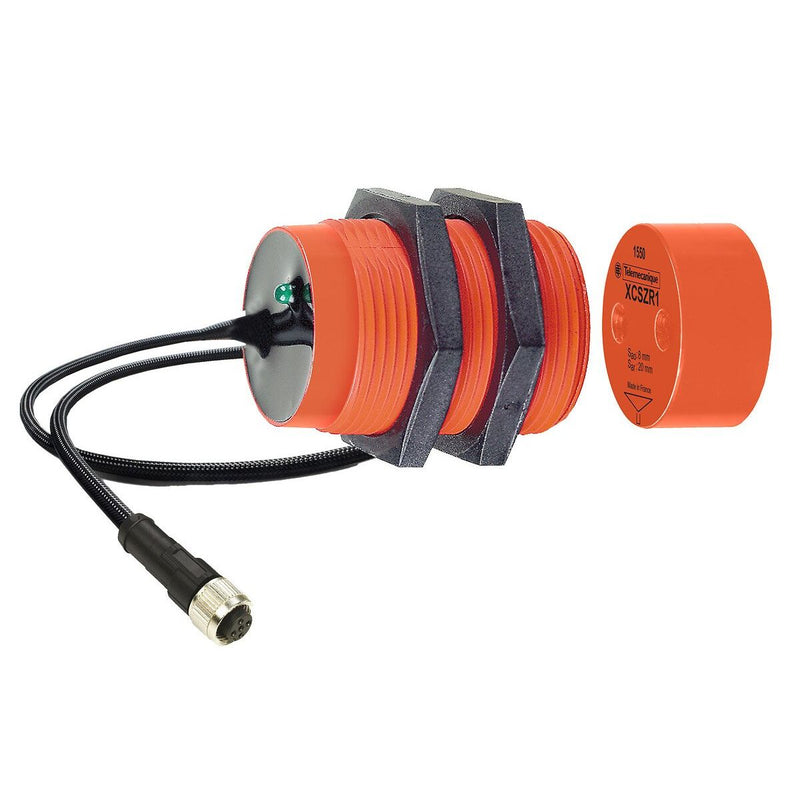

TMSS - Magnetischer Näherungsschalter Si. Schalter XCSDMR791L01M12 2Ö

Dieser codierte magnetische Sicherheitsschalter XCSDMR ist für den Einsatz als Sicherheitsverriegelungsschalter für die Überwachung und Positionserfassung von Schutztüren oder Schutzgehäusen an Maschinen mit geringer Trägheit vorgesehen. Er hat 2 Öffnerkontakte in Anwesenheit des Magneten + einen Led. Er hat eine zylindrische Bauform mit einem 15 Zentimeter langen PVC-Kabelanschluss, der eine flexible Installation ermöglicht. Seine B10D-Zuverlässigkeitsdaten betragen 50 000 000. Durch die Schutzart IP67 ist er ideal für den harten Einsatz unter rauen Bedingungen geeignet. Er entspricht auch den Normen EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Bei korrektem Anschluss an eine entsprechende Sicherheitssteuerung entspricht er der Kategorie 4, Performance Level PL e, SIL 3 nach EN/ISO 13849-1, EN/IEC 61508.

Technische Details
Art der Betätigung	Magnet
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation	sonstige
Ausführung des elektrischen Anschlusses	Steckverbinder M12
Ausführung des Schaltausgangs	Relaiskontakt
Länge des Sensors	38,5 mm
Durchmesser des Sensors	30 mm
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	sonstige
Gehäusebauform	Zylinder, Gewinde
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	sonstige
Gesicherter Schaltabstand AUS	20 mm
Gesicherter Schaltabstand EIN	8 mm
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Max. Ausgangsstrom am sicheren Ausgang	100 mA
Umgebungstemperatur	-25..85 °C
Mechanische Einbaubedingung für Sensor	nicht bündig
Min. Ausgangsstrom	100 mA
Bemessungsversorgungsspannung bei DC	24 V
Spannungsart	AC/DC
Quer-/Kurzschlusserkennung möglich	ja
Schaltabstand	20 mm
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Geeignet für Sicherheitsfunktionen	ja
Mit Statusanzeige	nein
Schutzart (IP)	IP67K

Lieferumfang:
1 x TMSS Germany - Magnetischer Näherungsschalter Si. Schalter XCSDMR791L01M12 2Ö
