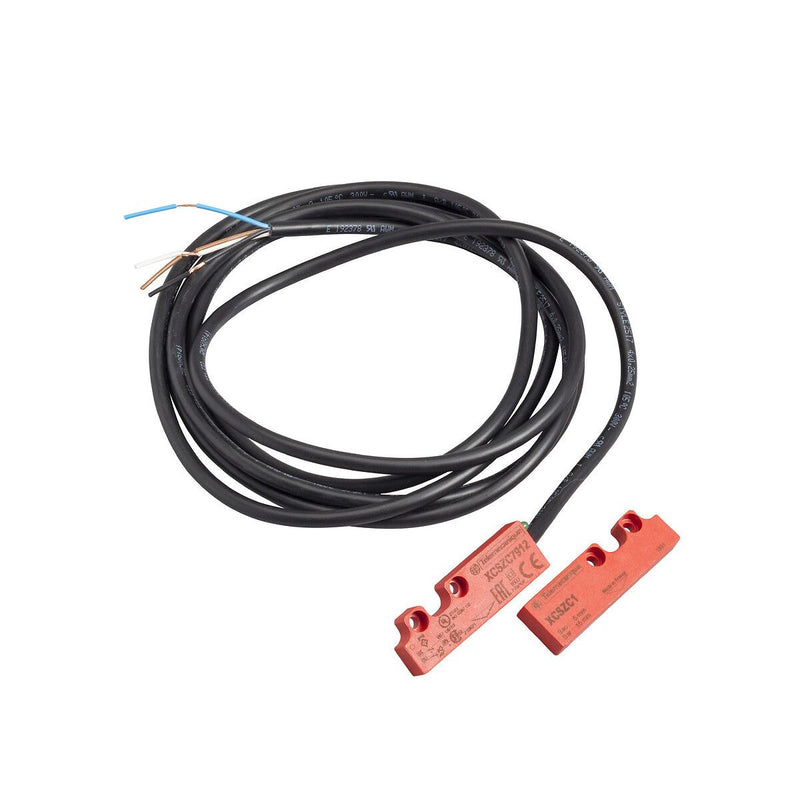

TMSS - Magnetischer Näherungsschalter Si. Schalter XCSDMC7902 2Ö

Dieser codierte magnetische Sicherheitsschalter XCSDMC ist für den Einsatz als Sicherheitsverriegelungsschalter. Es ist für die Überwachung von Schutztüren oder Schutzgehäusen und die Positionserkennung an Maschinen mit geringer Trägheit vorgesehen. Er verfügt über 2 versetzte Öffnerkontakte bei Vorhandensein eines Magneten. Er hat eine kompakte rechteckige Bauform mit einem 2 Meter langen PVC-Kabelanschluss, der eine flexible Installation ermöglicht. Seine B10D-Zuverlässigkeitsdaten betragen 50 000 000. Die Schutzart IP66 / IP67 macht sie ideal für den harten Einsatz unter rauen Bedingungen. Er entspricht auch den Normen EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Bei korrektem Anschluss an eine entsprechende Sicherheitssteuerung entspricht er der Kategorie 4, Performance Level PL e, SIL 3 nach EN/ISO 13849-1, EN/IEC 61508.

Technische Details
Art der Betätigung	Magnet
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation	sonstige
Ausführung des elektrischen Anschlusses	Kabel radial
Ausführung des Schaltausgangs	Relaiskontakt
Breite des Sensors	16 mm
Höhe des Sensors	51 mm
Länge des Sensors	7 mm
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	sonstige
Gehäusebauform	Quader
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	sonstige
Gesicherter Schaltabstand AUS	15 mm
Gesicherter Schaltabstand EIN	5 mm
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Max. Ausgangsstrom am sicheren Ausgang	100 mA
Umgebungstemperatur	-25..85 °C
Mechanische Einbaubedingung für Sensor	nicht bündig
Min. Ausgangsstrom	100 mA
Bemessungsversorgungsspannung bei DC	24 V
Spannungsart	AC/DC
Quer-/Kurzschlusserkennung möglich	ja
Schaltabstand	15 mm
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Geeignet für Sicherheitsfunktionen	ja
Mit Statusanzeige	nein
Schutzart (IP)	IP67K

Lieferumfang:
1 x Magnetischer Näherungsschalter XCSDMC7902
