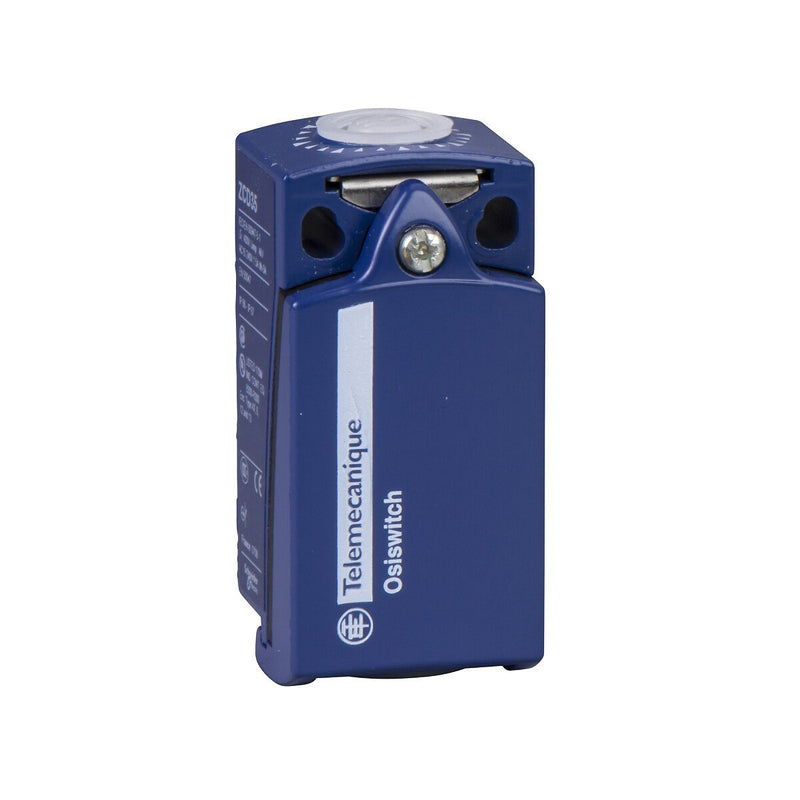

Dieses Produkt ist Teil der XC Standard-Reihe, einem Angebot an Endschaltern. Dieser Körper ist der Hauptteil des Endschalters und enthält den elektrischen Kontaktmechanismus. Er hat 1 Öffner + 2 Schließer, Sprungkontakte mit Zwangsöffnungsfunktion. Es handelt sich um einen Endschalterkörper mit einem Nennbetriebsstrom von 0,75A bei 240V AC und 0,1A bei 250V AC. Er ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es bietet eine lange elektrische Lebensdauer von etwa 5 Millionen Betriebszyklen. Dieser Endschalterkörper ist in fester Ausführung und besteht aus Zamak. Seine Abmessungen sind 31mm (Breite) x 30mm (Tiefe) x 65mm (Höhe). Es ist für alle industriellen Maschinenanwendungen wie Verpackung, Materialhandhabung, Förderung, Bearbeitung, Lebensmittel- und Getränkeindustrie, Dienstleistungssektor, usw. bestimmt. Er ist mit XCKD-Endschaltern kompatibel. Er ist mit den Köpfen ZCE65, ZCE02, ZCE27, ZCE14, ZCE06, ZCE66, ZCE63, ZCE21, ZCE13, ZCE05, ZCE28, ZCE01, ZCE64, ZCE11, ZCE10, ZCEH2, ZCE62, ZCE08, ZCE07, ZCE29 und ZCE09 verbunden. Produkte nach europäischem Standard (EN 50047) haben zwangsöffnende Kontakte, auch in Schnappversionen, die den Einsatz in Sicherheitsanwendungen ermöglichen.
| Technische Details |
|---|
| Breite des Sensors |
31 mm |
| Durchmesser des Sensors |
0 mm |
| Höhe des Sensors |
65 mm |
| Länge des Sensors |
30 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V |
0 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V |
0 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
0,75 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
0 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V |
0 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
0,1 A |
| Schaltfunktion |
Sprungschaltglied |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Schließer |
2 |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
Quader |
| Werkstoff des Gehäuses |
Metall |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
ohne |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
sonstige |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Umgebungstemperatur während des Betriebs |
-25..70 °C |
| Schutzart (IP) |
IP66/IP67 |
Lieferumfang:
1 x TMSS Germany - Einzelpositionsschalter ZCD-Positionsschaltergeh. ZCD31 1Ö+2S
