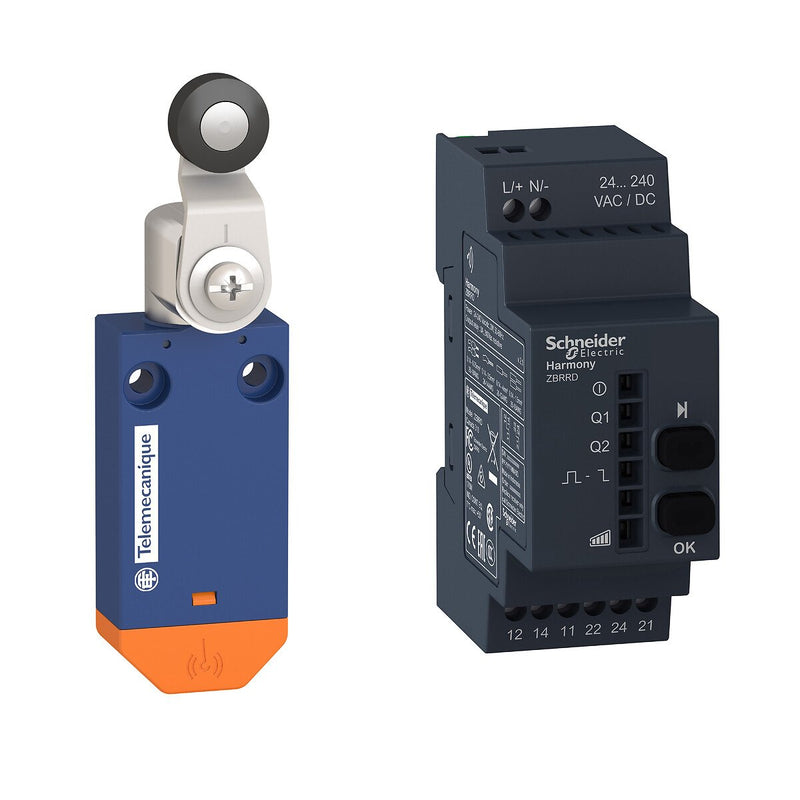

Dieser kabellose und batterielose Endschalter ist Teil der XCMW-Reihe, einem Angebot mit Miniaturdesign. Diese Reihe umfasst Sender (Mikroendschalter) und Empfänger, die über 2,4 GHz Funkübertragung kommunizieren. Endschalter werden in allen automatisierten Anlagen eingesetzt. Sie übermitteln dem logischen Verarbeitungssystem Daten über Anwesenheit, Abwesenheit, Durchfahrt, Positionierung und Ende der Fahrt. Diese gebrauchsfertige Packung erleichtert die Installation der XCMW-Endschalter. Der Endschalter mit thermoplastischem Rollenhebel (Sender) und der in dieser Packung enthaltene Empfänger sind werkseitig gepaart. Es ist keine Verdrahtung zwischen dem Endschalter und dem Empfänger erforderlich, was eine schnellere Installation ermöglicht. Der in diesem Paket enthaltene Endschalter erreicht eine Reichweite von 100 m im freien Feld, 300 m mit einer externen Antenne und 25 m in industrieller Umgebung. Der konfigurierbare Empfänger dieses Pakets verfügt über 4 PNP-Ausgänge, 2 Tasten (Teach und Parametereinstellung) und 6 LED-Anzeigen (Power ON, Funktionsmodi, Ausgangsstatus, Signalstärke). Dieser Endschalter hat die Abmessungen 30mm (Breite) x 16mm (Tiefe) x 108mm (Höhe). Er wiegt 0,082 kg. Der programmierbare Empfänger hat die Abmessungen 36mm (Breite) x 75mm (Tiefe) x 108mm (Höhe). Er wiegt 0,13 kg. Der in dieser Packung enthaltene drahtlose Mikroendschalter eignet sich für automatische Türen, erweiterbare Förderbänder, Radkeile für Lastwagen, Drehmaschinen und Drehtische. Der Endschalter dieses Pakets entspricht der EN/IEC 60947-5, den EAC- und CE-Zertifizierungen, der EMC-Richtlinie 2004/108/EC und der R&TTE-Richtlinie 1999/5/EC. Er verfügt über die Funkzulassungen FCC (USA), IC (Kanada) und RCM (Australien). Eine Relaisantenne zur Verstärkung des Signals, eine externe Antenne für Access Points und ein Kommunikationsmodul für das Ethernet-Modbus/TCP-Netzwerk können separat erworben werden. Diese gebrauchsfertige Packung enthält einen Kunststoff-Endschalter mit thermoplastischem Rollenhebel und einen Empfänger mit 2 Relaisausgängen. Der Endschalter dieses Pakets verfügt über 2 Bohrungen Ø 4,2 mm (Ø 0,17 Zoll) für die Schraubbefestigung. Der Empfänger kann auf einer symmetrischen 35 mm DIN-Schiene oder einer Montageplatte befestigt werden. Es ist keine Verdrahtung zwischen dem Endschalter und dem Empfänger erforderlich. Das XCMW-Angebot ist ein Angebot an kabellosen und batterielosen Miniatur-Endschaltern aus Kunststoff mit offenen Protokollen, die sich leicht in Maschinen integrieren lassen.
| Technische Details |
|---|
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
108 mm |
| Länge des Sensors |
16 mm |
| Schaltfunktion |
sonstige |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Gehäusebauform |
Quader |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Rollenhebel |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Umgebungstemperatur während des Betriebs |
-25..55 °C |
| Schutzart (IP) |
IP65 |
Lieferumfang:
1 x TMSS Germany - Einzelpositionsschalter Funk-Positionsschalter XCMWD15
