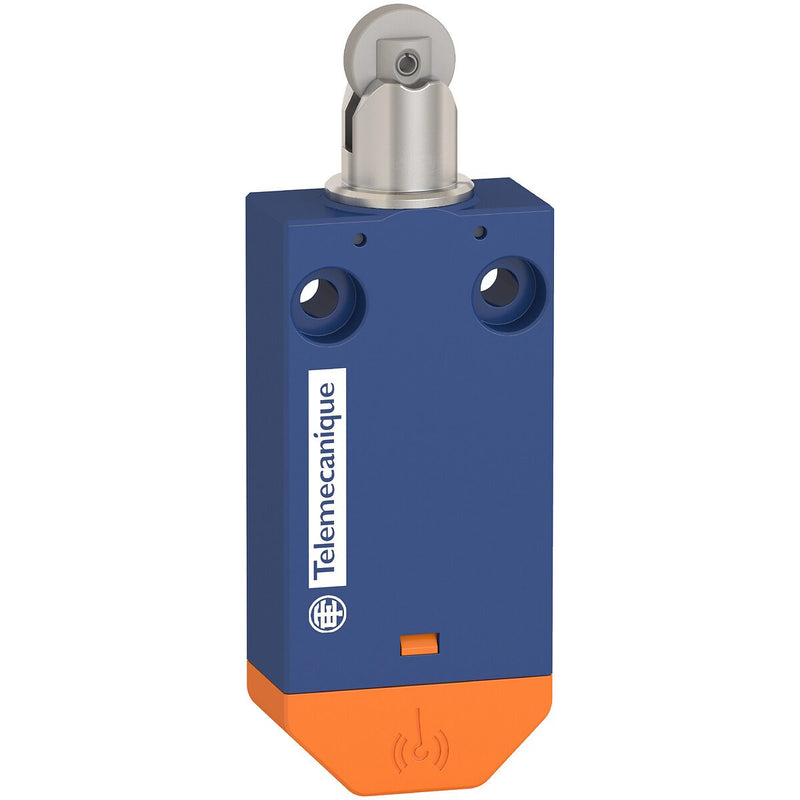

Dieser kabellose und batterielose Endschalter ist Teil der XCMW-Reihe, einem Angebot mit Miniaturdesign. Diese Reihe umfasst Sender (Mikroendschalter) und Empfänger, die über 2,4 GHz Funkübertragung kommunizieren. Endschalter werden in allen automatisierten Anlagen eingesetzt. Sie übermitteln dem logischen Verarbeitungssystem Daten über Anwesenheit, Abwesenheit, Durchfahrt, Positionierung und Ende der Fahrt. Dieser Miniaturgrenztaster ist mit einem Rollenstößel aus Stahl ausgestattet (Betätigung durch 30°-Nocken, seitliche Annäherung, 2 Richtungen). Es ist keine Verdrahtung zwischen dem Endschalter und dem Empfänger erforderlich, was eine schnellere Installation ermöglicht. Seine Reichweite beträgt 100 m im freien Feld, 300 m mit einer externen Antenne und 25 m in industrieller Umgebung. Er hat 1 Sprungkontakt. Er ist ein IP65-zertifizierter Endschalter, der bei einer Umgebungstemperatur von -25°C bis +70°C arbeitet. Dieser Endschalter besteht aus einem festen Kunststoffkörper und einem Metallkopf. Seine Abmessungen sind 30mm (Breite) x 16mm (Tiefe) x 84mm (Höhe). Er wiegt 0,046 kg. Dieser drahtlose Mikroendschalter eignet sich für automatische Türen, erweiterbare Förderanlagen, Radkeile für Lastwagen, Drehmaschinen und Drehtische. Es entspricht der EN/IEC 60947-5, den EAC- und CE-Zertifizierungen, der EMV-Richtlinie 2004/108/EC und der R&TTE-Richtlinie 1999/5/EC. Darüber hinaus verfügt es über die Funkzulassungen FCC (USA), IC (Kanada) und RCM (Australien). Eine Relaisantenne zur Verstärkung des Signals, eine externe Antenne für Access Points und ein Kommunikationsmodul für das Ethernet-Modbus/TCP-Netzwerk können separat erworben werden. Dieser Endschalter verfügt über 2 Bohrungen mit Ø 4,2 mm (Ø 0,17 Zoll) für die Schraubbefestigung. Es ist keine Verkabelung zwischen dem Endschalter und dem Empfänger erforderlich. Das XCMW-Angebot ist ein Angebot an kabellosen und batterielosen Miniatur-Endschaltern aus Kunststoff mit offenen Protokollen, die sich leicht in Maschinen integrieren lassen.
| Technische Details |
|---|
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
84 mm |
| Länge des Sensors |
16 mm |
| Schaltfunktion |
sonstige |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Gehäusebauform |
Quader |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Kuppenstößel |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Umgebungstemperatur während des Betriebs |
-25..55 °C |
| Schutzart (IP) |
IP65 |
Lieferumfang:
1 x TMSS Germany - Einzelpositionsschalter Funk-Endschalter XCMW102 XCMW - Rollenstößel
