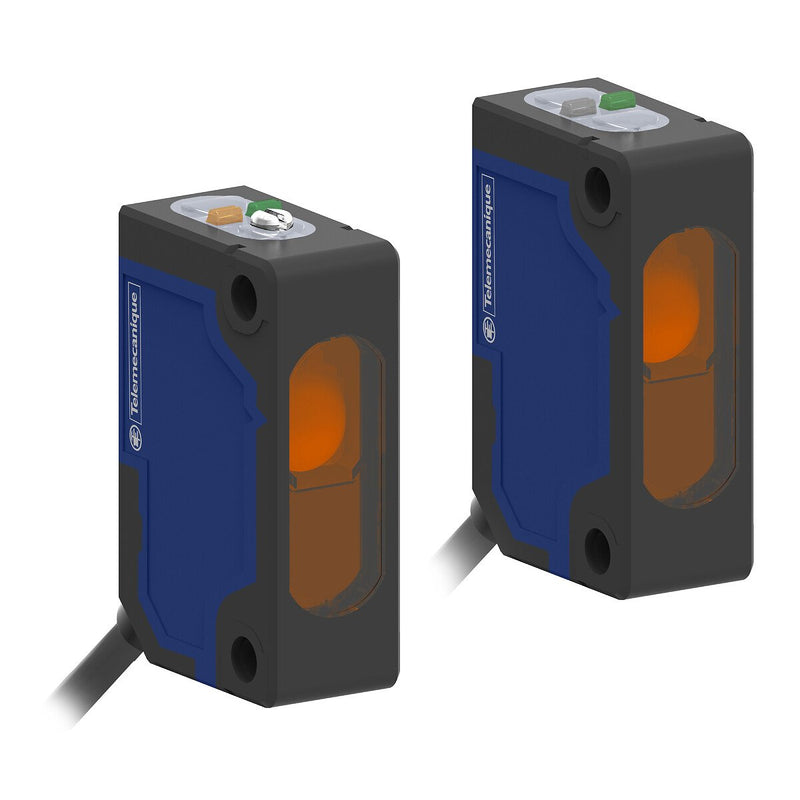

Dieses Produkt ist Teil der XUM-Reihe, einem Angebot von Miniatur-Lichtschranken. Dieses Produkt entspricht einer Einweg-Lichtschranke (Sender + Empfänger) mit einstellbarer Empfindlichkeit, Hell-Dunkel-Funktion (NC/NO) und einem NPN-Digitalausgang. Er verfügt über ein 2 Meter langes PVC-Kabel (3 Adern). Die Nennversorgungsspannung beträgt 12 bis 24 VDC und hat einen Schutz gegen Verpolung. Dieser robuste Sensor ermöglicht eine schnelle Installation auf kleinstem Raum, selbst in rauen Industrieanwendungen. Er bietet einen maximalen Schaltabstand von 30 m zwischen Sender und Empfänger. Das Produkt entspricht der Schutzart IP65 und IP67 und kann bei einer Umgebungstemperatur von -30°C bis +55°C eingesetzt werden.
| Technische Details |
|---|
| Lieferumfang des Einwegsystems |
Sender und Empfänger |
| Max. Öffnungswinkel |
0 ° |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
25000 mm |
| Max. Schaltabstand |
30000 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Anzahl der sicheren Halbleiter-Ausgänge |
1 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Kabel axial |
| Ausführung des Schaltausgangs |
NPN |
| Ausführung der Schaltfunktion |
programmierbar/konfigurierbar |
| Betriebsmittel-Schutzklasse |
Schutzklasse 0 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Sonderbauform |
| Breite des Sensors |
10,8 mm |
| Höhe des Sensors |
31,5 mm |
| Länge des Sensors |
19,5 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
100 mA |
| Umgebungstemperatur |
-30..55 °C |
| Reaktionszeit |
0,5 ms |
| Reichweite des Schutzfeldes |
25000 m |
| Schaltfrequenz |
1000 Hz |
| Bemessungssteuerspeisespannung Us bei DC |
12..24 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Lichtart |
Laserdiode, Rotlicht |
| Werkstoff des Kabelmantels |
Polyvinylchlorid (PVC) |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
