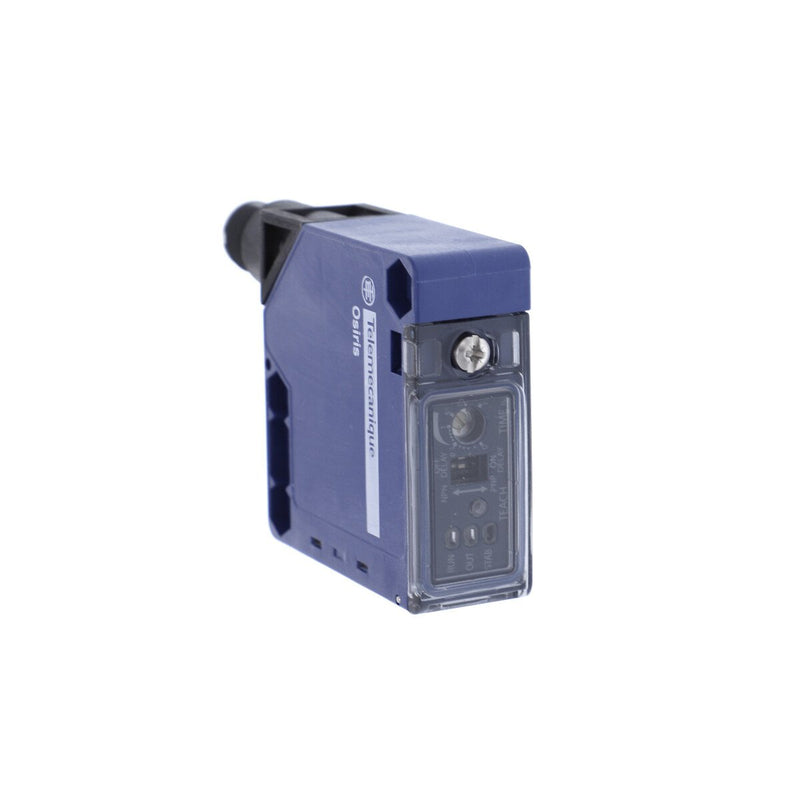

OsiSense XU optoelektronische Multifunktions-Sensoren. XUK-Optoe. Sensor, S/E, M12-Stecker. Abmessung 50 x 18 x 50, Nennspannung 12-24 DC, Schaltabstand_A 35, Schaltabstand_B 5,7, Schaltabstand_C 1,2, Schaltabstand_D 0,28. Max. Schaltabstand (m) je nach ausgewählter Funktion. A Einweg-Lichtschranke. B Reflexions-Lichtschranke (pol.). C Lichttaster. D Lichttaster mit Hintergrundausblendung. (Wird zusätzlich bei Funktion als Einweg-Lichtschranke benötigt. Neue Multifunktions-Sensoren (mit patentierter Osiconcept-Technologie). Bei Geräten für Wechselspannungssteuerkreise muss eine Kurzschlusssicherung (Feinsicherung 5 x 20 mm 0,6 A/250 V flink) extern vorgesehen werden! Ausführung S Sender, E Empfänger.
| Technische Details |
|---|
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
30000 mm |
| Max. Schaltabstand |
30000 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Anzahl der sicheren Halbleiter-Ausgänge |
1 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
PNP/NPN |
| Ausführung der Schaltfunktion |
programmierbar/konfigurierbar |
| Betriebsmittel-Schutzklasse |
Schutzklasse 0 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
18 mm |
| Höhe des Sensors |
50 mm |
| Länge des Sensors |
50 mm |
| Tastfunktion |
dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
100 mA |
| Min. Reflektorabstand |
5000 mm |
| Umgebungstemperatur |
-25..55 °C |
| Reaktionszeit |
2 ms |
| Schaltfrequenz |
250 Hz |
| Sicherheitstyp nach IEC 61496-1 |
1 |
| Bemessungssteuerspeisespannung Us bei DC |
12..24 V |
| Spannungsart |
AC/DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Lichtart |
Rotlicht polarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP65 |
