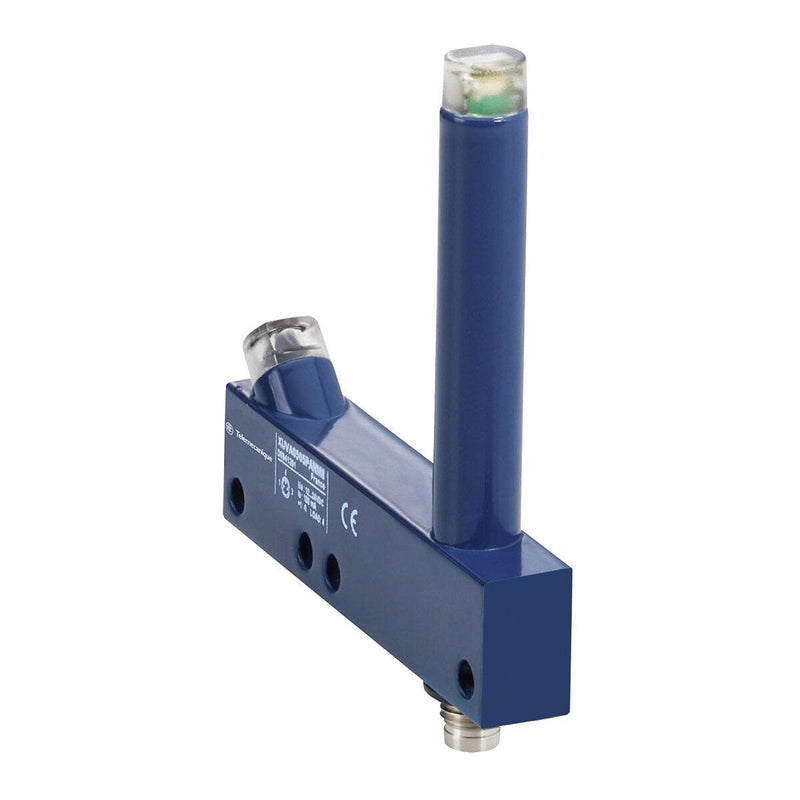

OsiSense XU ? Optoelektronische Gabel- und WinkelLichtschrankenohne Einstellung. XUV-Optoe. Sensor, Winkel-Lichtschranke. Abmessung 112(A) x 146 x 10, Ausgangsfunktion S, Nennspannung 12-24 DC, Schaltabstand_m 0.12. Sender und Empfänger in einem Gerät mit LED-Anzeige. Sender Modulierte rote LED. Max. Schaltfrequenz 4000 Hz. Temperatur (Betrieb) -10 °C bis 60 °C. Schutzart IP 65 und IP 67. Gehäuse aus gestrichenem Alumiunium.
| Technische Details |
|---|
| Min. Objektgröße |
10 mm |
| Gabeltiefe |
120 mm |
| Gabelbreite |
120 mm |
| Bemessungsschaltabstand |
120 mm |
| Max. Schaltabstand |
120 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Zeitfunktion |
nein |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
sonstige |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M8 |
| Ausführung des Schaltausgangs |
PNP/PNP |
| Ausführung der Schaltfunktion |
Schließer (NO) |
| Betriebsmittel-Schutzklasse |
Schutzklasse 0 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Sonderbauform |
| Breite des Sensors |
120 mm |
| Durchmesser des Sensors |
8 mm |
| Tastfunktion |
hellschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
Metall |
| Max. Ausgangsstrom am sicheren Ausgang |
100 mA |
| Reaktionszeit |
0,1 ms |
| Schaltfrequenz |
4000 Hz |
| Sicherheitstyp nach IEC 61496-1 |
1 |
| Spannungsart |
AC/DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Vorausfallmeldung |
nein |
| Laserschutzklasse |
ohne |
| Lichtart |
Laserdiode, Rotlicht |
| Werkstoff des Kabelmantels |
sonstige |
| Mit Wiederanlaufsperre |
nein |
| Schutzart (IP) |
IP65 |
| Geeignet für Sicherheitsfunktionen |
nein |
| Umgebungstemperatur |
-10..60 °C |
| Bemessungssteuerspeisespannung Us bei DC |
12..24 V |
