Dieses Produkt ist Teil der XC Standard-Reihe, einem Angebot an Endschaltern. Der Endschalter ist ein Gerät, das eine mechanische Bewegung in ein elektrisches Steuersignal umwandelt. Er hat 1 Öffner + 1 Schließer, Schnappkontakte mit Zwangsöffnung und bietet eine Schalterbetätigung durch 30°-Nocken. Er verfügt über einen federrückstellenden Metallrollenstößel und unterstützt die seitliche Annäherung in 2 Richtungen. Die Bewegung des Endschalterbetätigungskopfes ist linear. Es ist mit einem abnehmbaren Kabelstecker für den elektrischen Anschluss und einem 5 m langen Kabel ausgestattet. Es ist ein Produkt der Schutzklassen IP66, IP67, IP68 und IK06. Der Nennbetriebsstrom beträgt 1,5 A bei 240 V AC und 0,1 A bei 250 V AC. Es bietet eine lange mechanische und elektrische Lebensdauer, die mechanische Lebensdauer beträgt etwa 10 Millionen Betriebszyklen und die elektrische Lebensdauer beträgt 5 Millionen Betriebszyklen. Dieser Endschalter hat ein festes Gehäuse, das aus Zamak besteht. Seine Abmessungen sind 30mm (Breite) x 16mm (Tiefe) x 50mm (Höhe). Es ist für alle industriellen Maschinenanwendungen wie Verpackung, Materialhandhabung, Fördertechnik, Bearbeitung, Lebensmittel- und Getränkeindustrie, Dienstleistungssektor usw. bestimmt. Dieses Produkt ist von CCC, UL und CSA zertifiziert. Es erfüllt die Normen UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14 und EN/IEC 60204-1. Die hohe Qualität der Endschalter und die weltweite Verfügbarkeit garantieren kurze Lieferzeiten. Ein umfassendes Angebot an zwangsöffnenden Sprungkontakten für eine einfachere und sicherere Maschinenkonstruktion. Ex OsiSwitch, Endschalter im IEC-Normformat bestehen aus Produkten, die gemäß EN 50047, EN 50041 entwickelt wurden, sowie aus den beliebten Miniatur- und klassischen Endschalterreihen XCM und XCKM.
| Technische Details |
|---|
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
50 mm |
| Länge des Sensors |
16 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
1,5 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
0,1 A |
| Schaltfunktion |
Sprungschaltglied |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Schließer |
1 |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
sonstige |
| Werkstoff des Gehäuses |
Metall |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Rollenstößel |
| Ausrichtung des Betätigungselements |
Rollenstößel gerade |
| Ausführung des elektrischen Anschlusses |
mit Kabel vorkonfektioniert |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Umgebungstemperatur während des Betriebs |
-25..70 °C |
| Schutzart (IP) |
IP66/IP67 |
Lieferumfang:

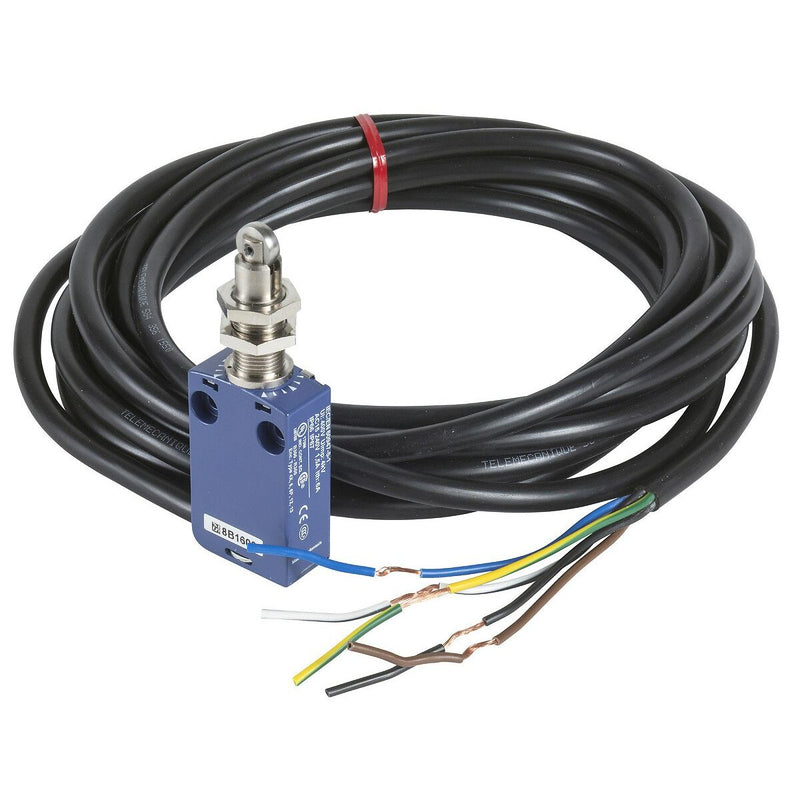

1 x Telemechanique Sensors - Einzelpositionsschalter XCMD21F2L5 mit 5 m Kabel
