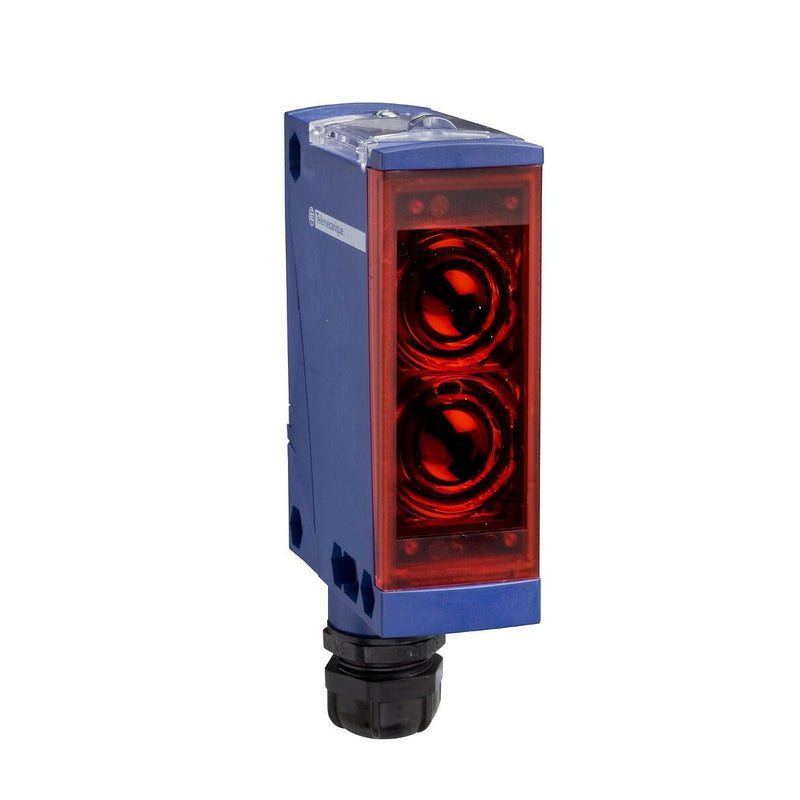

OsiSense XU optoelektronische Multifunktions-Sensoren. XUX-Optoe. Sensor, S, Klemme. Abmessung 92 x 30,5 x 71, Nennspannung 24-240 DC/AC, Schaltabstand_A ?, Schaltabstand_B ?, Schaltabstand_C ?, Schaltabstand_D ?. Max. Schaltabstand (m) je nach ausgewählter Funktion. A Einweg-Lichtschranke. B Reflexions-Lichtschranke (pol.). C Lichttaster. D Lichttaster mit Hintergrundausblendung. (Wird zusätzlich bei Funktion als Einweg-Lichtschranke benötigt. Neue Multifunktions-Sensoren (mit patentierter Osiconcept-Technologie). Bei Geräten für Wechselspannungssteuerkreise muss eine Kurzschlusssicherung (Feinsicherung 5 x 20 mm 0,6 A/250 V flink) extern vorgesehen werden! Ausführung S Sender, E Empfänger.
| Technische Details |
|---|
| Lieferumfang des Einwegsystems |
Sender und Empfänger |
| Max. Öffnungswinkel |
0 ° |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
40000 mm |
| Max. Schaltabstand |
60000 mm |
| Max. Ausgangsstrom |
3000 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
sonstige |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 0 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
92 mm |
| Länge des Sensors |
77 mm |
| Tastfunktion |
dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Min. Reflektorabstand |
30000 mm |
| Umgebungstemperatur |
-25..55 °C |
| Reaktionszeit |
25 ms |
| Schaltfrequenz |
20 Hz |
| Sicherheitstyp nach IEC 61496-1 |
1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24..240 V |
| Bemessungssteuerspeisespannung Us bei DC |
24..240 V |
| Spannungsart |
AC/DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
sonstige |
| Lichtart |
Infrarotlicht |
| Werkstoff des Kabelmantels |
sonstige |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP65 |
