Zum Anschluss von Breakout- und Mini-Breakoutkabeln und von anschlussfertigen Glasfaserstrecken. Eine Kabelverschraubung M20 für Kabeldurchmesser 5 9 mm ist im Lieferumfang enthalten.
Allzu oft werden Verteiler installiert, die für die aktuellen Anforderungen überdimensioniert sind entweder, um zukünftige Erweiterungen berücksichtigen zu können oder weil es keine passendere Lösung gibt. Der neue modulare Verteiler von Telegärtner kann exakt an die tatsächlichen Anforderungen angepasst und später im laufenden Betrieb bedarfsabhängig werkzeuglos erweitert werden, was eine Menge Geld spart.
Die Kupplungen der Steckverbinder sind in einem Winkel von 45 Grad montiert, so dass Patchkabel bei minimalem Platzbedarf problemlos ein- und ausgesteckt werden können.
Trotz ihrer kompakten Abmessungen von 35 x 215 x 155 mm (Breite 2 Teilungseinheiten (TE)) bieten die anreihbaren Module eine großzügige Überlängenaufnahme für Fasern und Adern. Die Kabelzuführung ist aus vier Richtungen (oben, unten, hinten oben, hinten unten) möglich und kann vor Ort festgelegt werden. Die Montage der Module kann auf Tragschienen TH35 nach DIN 60715 oder an der Wand erfolgen.
Anmerkungen: Hinweis: Bei anschlussfertigen Glasfaserstrecken, die mit dem TICNET-Konfigurator erstellt werden, ist eine einheitliche Peitschenlänge von 0,7 m für eine optimale Kabelführung zu wählen.
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Anzahl Kupplungen: 6

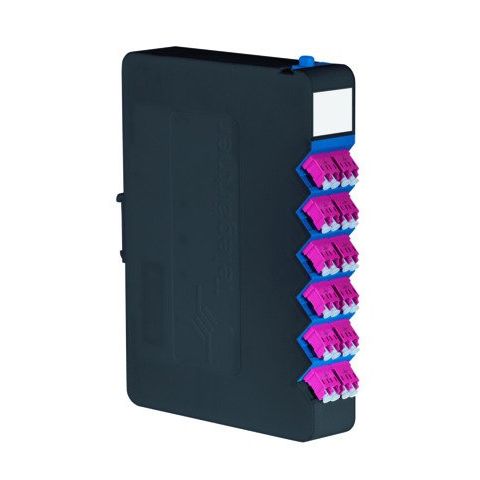

Bezeichnung: STX Tragschienen-Verteiler modular mit 6x LC-D OM3 türkis
Gehäuse: STX Tragschienen-Verteiler modular
Gehäusefarbe: anthrazitgrau (ähnl. RAL 7016)
Kupplungen: LC-D
Maße in mm: 35 x 215 x 155
Pigtails: siehe Artikelnummernschlüssel / see article description
Schutzart: IP30
Spleißkassetten: Nur Varianten mit Pigtails (PT): 1 Stück, Typ Telekom, mit 2x Spleißhalter für je 12x Crimp-/Schrumpfspleißschutz. Only versions with pigtails (PT): 1 pcs, type Telekom, with 2x splice holders for 2x 12x crimp-/splice protectors
Beschreibung: STX Tragschienen-Verteiler modular mit 6x LC-D OM3 türkis
Lieferumfang: Grundgehäuse mit vormontierten Kupplungen, 4 ausbrechbare Öffnungen zur Montage der Kabelverschraubungen, 2 Verbindungsriegel, 1 Kabelverschraubung M20x1,5, Montageanleitung, Verpackung, Varianten mit vormontierten Pigtail Sets enthalten zudem spleißfertig verbaute, farblich gem. VDE 0888 codierte Pigtailsets, 2 Kabelbinder, sowie eine Spleißkassette mit Spleißhaltern
| Technische Details |
|---|
| Geeignet für Anzahl Kupplungen/Adapter |
6 |
| Geeignet für Anzahl Moduleinsätze |
6 |
| Mit Anzahl Kupplungen/Adapter |
6 |
| Mit Gehäuse |
ja |
| Mit Pigtails |
ja |
| Faserart |
Multimode 50/125 und 62.5/125 |
| Faserklasse |
OM3 |
| Steckverbindertyp außen |
LC-Duplex |
| Steckverbindertyp innen |
LC-Duplex |
| Farbe |
sonstige |
| RAL-Nummer |
7016 |
Lieferumfang:
1 x Grundgehäuse mit vormontierten Kupplungen
4 ausbrechbare Öffnungen
2 Verbindungsriegel
1 Kabelverschraubung M20x1,5
Montageanleitung
