Kleine Netze benötigen nicht zwingend 19 -Schränke oder große Wandverteiler. Einfache, kostengünstige Verteiler sind gefragt, die dezent und unauffällig installiert werden können. Das kompakte Verteiler-Gehäuse kann auf der Wand, unter dem Schreibtisch, im Mobiliar und durch den integrierten Adapter auch auf Tragschienen TH35 nach DIN EN 60715 montiert werden. Der MPD6-Mini-Verteiler in LSA Ausführung der Kategorie 6A - mit Komponenten-Zertifikat gemäß ISO/IEC 11801- ist für höchste Übertragungsraten bis einschließlich 10 Gbit/s verfügbar. Die RJ45-Buchsen sind für min. 750 Steckzyklen mit RJ45/RJ11/RJ12-Stecker ausgelegt und ebenso für Anwendungen wie PoE+ gemäß IEEE 802.3at geeignet.
Leistungsmerkmale:
360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts,
Abschirmhaube aus rostfreien Stahl,
Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B,
Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm,
Cat.6A (ISO/IEC)- & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: geeignet für 6- (RJ11/12) und 8-polige Stecker (RJ45)
können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden,
Optimiertes Kontaktdesign zur Vermeidung von Abreißfunken im Kontaktruhebereich,
Gehäuse aus Thermoplast, halogenfrei, mit Anti-Rutsch-Füßen,
Gehäusedeckel mit mindestens 4 Kabelausbrüchen,
Portnummerierung auf Gehäusedeckel,
Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge,
Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden,
Je nach Ausführung 6, 8, 12 oder 16 RJ45-Anschlussbuchsen bzw. Module auf einer Leiterplatte
Anmerkungen: geeignet für RJ45/11/12-Stecker, für Tragschiene TH35
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: 6-fach Mini-Verteiler Metall inkl. 2 Tragschienen-Adapter
Kurzbezeichnung: MPD6-HS K Cat.6A (ISO/IEC)
| Technische Details |
|---|
| Anzahl der Buchsen/Kupplungen |
6 |
| Geeignet für Anzahl Buchsen/Kupplungen |
2 |
| Steckverbindertyp |
RJ45 8(8) |
| Geschirmt |
ja |
| Kategorie |
6A (IEC) |
| Anschlussart |
LSA |
| Anzahl der Höheneinheiten (HE) |
3 |
| Farbe |
sonstige |
| Montageart |
Hutschiene |
| Höhe |
23,4 mm |
| Breite |
111,6 mm |
| Tiefe |
23,4 mm |
Lieferumfang:

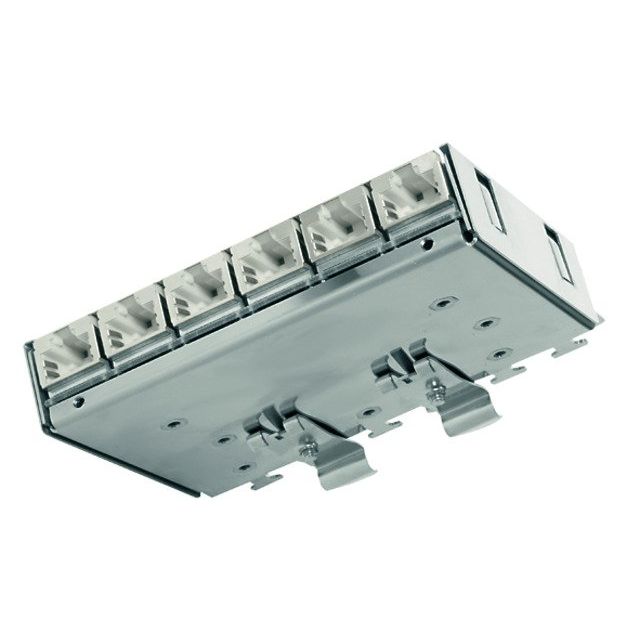

1 x Telegärtner - Patchpanel Kupfer Mini-Verteiler Cat.6A 100006992 TH35MPD6-HS K
