Für alle Fälle gerüstet: Die große Vielfalt an Modulaufnahmen von Telegärtner liefern zu jedem Bedürfnis das passenden Produkt. Ob im Brüstungskanal, auf oder unter dem Putz. Entweder als unbestückte Variante zur individuellen Bestückung oder bereits vorbestückt mit unseren Hochleistungsmodulen. Bei den bestückten Varianten sind übertragungstechnische Eigenschaften nach Cat.6A, gem. EN 60603-7-51 sichergestellt. Der Buchsenabstand der bewährten AMJ45-Anschlussdose sowie der UAE-Anschlussdose wird gewährleistet Der Anwender erfährt dadurch ungeahnte Gestaltungsmöglichkeiten bei der Bewältigung seiner täglichen Verkabelungsaufgaben.
Leistungsmerkmale:
mit designfähiger Modul-Aufnahme I kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,
Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,
Bauform mit niedriger Einbautiefe,
problemloser Einbau in Brüstungskanal, Bodentank oder Unterflur,
separate Potentialanschlussmöglichkeit,
zur Aufnahme von bis zu 3 AMJ- Modulen,

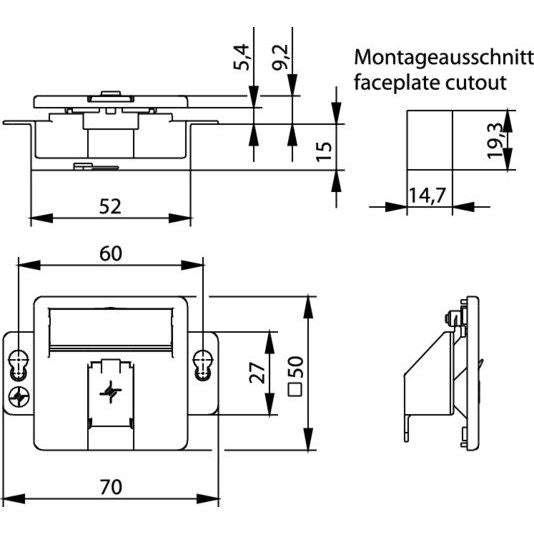

Universelles weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm
Anmerkungen: für Brüstungskanal und Unterflur, für Unterputz-Einbau sind entsprechende Electronicdosen vorzusehen
45° Auslass
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant

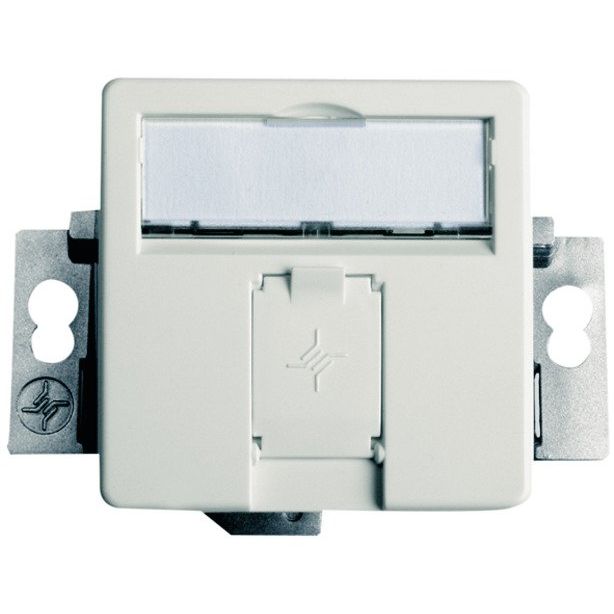

Ausführung: 1-fach UP/50 inkl. Modulträger, Beschriftungsfenster und Schutzklappe, unbestückt
Farbe: alpinweiß
Serie: AMJ-SL
AMJ-S
AMJ Cat.8.1 Modul
AMJ Modul K
AMJ Kupplung K
UMJ Modul K
UMJ Kupplung K
Kurzbezeichnung: Modul-Aufnahme 50x50
| Technische Details |
|---|
| Aufputzmontage |
nein |
| Unterputzmontage |
ja |
| Kanaleinbau |
ja |
| Bodentank/Unterflurmontage |
nein |
| Befestigungsart |
schrauben |
| Steckverbindertyp |
sonstige |
| Mit Buchsen/Kupplungen |
nein |
| Geeignet für Anzahl Buchsen/Kupplungen |
1 |
| Kategorie |
6A (IEC) |
| Farbe |
alpinweiß |
| RAL-Nummer |
9010 |
| Anschlussart |
Schneidklemme IDC |
| Buchsen geschirmt |
nein |
| Gehäuse geschirmt |
nein |
| Separater Erdungsanschluss |
nein |
| Mit Textfeld |
ja |
| Designfähig |
ja |
| Separate Kabelzugentlastung |
ja |
| Montageart Schirmanschluss |
Schraube |
| Auslassrichtung |
schräg |
| Mit Staubschutz |
ja |
| Mit Abschlusswiderstand |
nein |
| Schutzart (IP) |
IP20 |
| Mechanische Codierung |
nein |
| Farbcodierung |
ja |
Lieferumfang:
1 x Modul-Aufnahme 1-fach UP/50 inkl. Modulträger, Beschriftungsfenster und Schutzklappe, unbestückt
