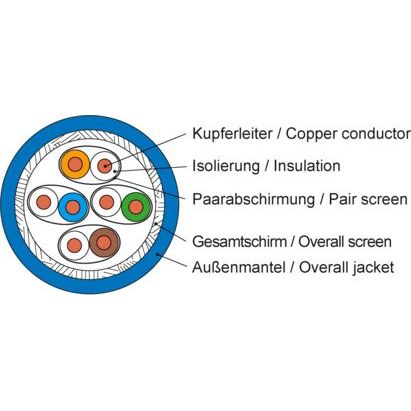

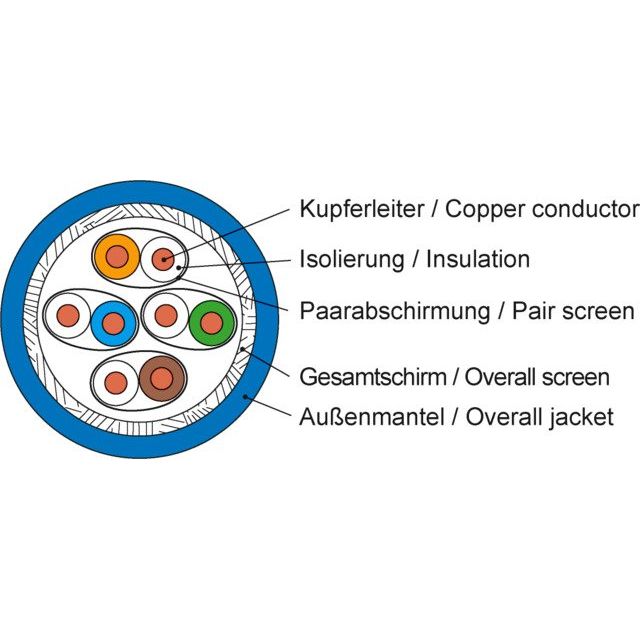

Kupferkabel S/FTP beschreiben gemäß EN50173-1 Kabel mit individueller Paarschirmung aus Aluminiumfolie umgeben von einem Geflecht als Gesamtschirm. Die S/FTP Kabel weisen sehr geringe Laufzeitunterschiede zwischen den Paaren auf und eignen sich optimal für die Übertragung sehr hoher Datenraten.
Telegärtner bietet S/FTP Kabel mit verschiedenen Kabelmantel-Typen an.
Einsatz finden die Kabel vorwiegend mit LSZH-Mantel in Gebäuden zur Realisierung der tertiären Verkabelungsinfrastruktur. Kabel mit Kabelmäntel wie PE oder PUR werden für Anwendungen mit höheren Umgebungsanforderungen oder speziellen mechanischen Einsatzbedingungen installiert.
Kupferdatenleitungen gibt es in massiver, eindrähtiger Ausführung (Massivdraht) und als flexible, mehrdrähtige Leitung (Litzenleiter). Massivleiterkabel sind mit nur einem Volldraht pro Leiter ideal für eine strukturierte Verkabelung in Gebäuden oder bei Anwendungen unter hoher Belastung. Litzenleiter ermöglichen mit typischerweise sieben Drähten eine höhere Flexibilität und Biegefähigkeit. Es empfiehlt sich diese bei Konfektionierungen und bei Installationen mit kleiner Reichweite einzusetzen.
Leistungsmerkmale:
S/FTP,
Cat.8.2,
Geeignet für 10 Gigabit-Ethernet gemäß IEEE 802.3,
Geeignet für 4 Pair Power over Ethernet 4PPoE gemäß IEEE 802.3,
Klasse I (30 m Channel) gemäß ISO/IEC 11801-1,
Klasse I, Klasse FA gemäß EN 50173-1,
Brandschutzklasse Dca, s2, a1, d1,
Flammwidrig gemäß IEC 60332-3-24,
Halogenfrei gemäß IEC 60754-2,
Rauchdichte IEC 61034,
Kabelmantel LSZH,
Mantelfarbe blau RAL 5012,
Temperaturbereich -20 °C bis +60 °C,
Kabeldurchmesser 8,1 ± 0,3 mm,
Zugfestigkeit max. 105 N,
Gewicht 67 kg/km,
Lieferumfang 1.000 m auf Einweg-Holztrommel
Brandschutzklasse: Dca
Brennendes Abtropfen: d1
Rauchentwicklung: s2
Säureentwicklung: a1
Bezeichnung: AMJ 2000
Farbe: blau
Kabelmantel Material: LSZH
Schirm: S/FTP
Struktur: 4x2xAWG23/1
Länge: 1000 m
Kategorie: Cat.8.2
| Technische Details |
|---|
| Kabeltyp |
S/FTP |
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
blank |
| Leiterdurchmesser |
0,59 mm |
| AWG-Größe |
23 |
| Leiter-Klasse |
Kl.2 |
| Ader-Zahl |
8 |
| Anzahl der Verseilelemente |
4 |
| Verseilelement |
Paare |
| Werkstoff der Aderisolation |
Foam-Skin Polyethylen |
| Spezifizierung Aderisolation |
Polyethylen (PE) |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
Folie |
| Verseilung |
Bündel |
| Schirm über Verseilung |
Geflecht |
| Geeignet zur Verlegung im Erdreich |
nein |
| Schutzmantel |
ohne |
| Mantelmaterial |
LSZH |
| Mantel-Farbe |
blau |
| Kabelgeometrie |
rund |
| Raucharm nach IEC 61034-2 |
ja |
| Halogenfrei nach IEC 60754-2 |
ja |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
| Rauchentwicklungsklasse nach EN 13501-6 |
s2 |
| Abtropfverhaltensklasse nach EN 13501-6 |
d1 |
| Säureentwicklungsklasse nach EN 13501-6 |
a1 |
| Außendurchmesser ca. |
8,1 ± 0,3 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
64 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
32 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
0..50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-20..60 °C |
| Kategorie |
Cat.8.2 |
| NVP-Wert |
75 % |
| UV-beständig |
nein |
| Gewicht |
67 kg/km |
Lieferumfang:
1.000 m auf Einweg-Holztrommel
